Buenas, estoy realizando un esquema de principio de una instalacion de sueldo radiante y radiadores con apoyo solar. Me falta localizar donde poner las valvulas de seguridad, a ver si alguien puede ayudarme. Si falta algo mas decirmelo. Gracias!
Archivo adjunto 7462
Pues tienes que poner una en cada circuito acorde a la presión de estos. En el circuito de solar tienes que poner la válvula de solar en la parte mas baja del circuito.
Por otro lado esa instalación no cumple RITE ya que estás calentando con la caldera la acumulación solar y el vaso de expansión debes colocarlo a la salida del depósito no a la entrada ya que esa zona es mas caliente y puede dañar el vaso de expansión.
Pero para eso ya dispongo de la valvula de 3 vias con la que controlo si necesito apoyo de la caldera porque no ha llegado a la demanda normal los paneles solares no? Como me aconsejarias ponerlo entonces?
Mi consejo es poner otro depósito y usar uno solo para acumulación solar y a continuación otro sobre el que actue la caldera y que el agua venga precalentada de los colectores solares.
Ok muchas gracias. Solo para terminar, ya no te mareo mas jaja, como distinguirias tu los circuitos, es decir a cual llamarias primario secundario y demas, es que cada uno me dice una cosa diferente xD
El primario es el que contiene las placas solares, es decir placas y intercambiador o placas y depósito dependiendo de que tipo de esquema utilices, es un circuito cerrado al que no le entra agua de la red (excepto para llenarlo la primera vez y las sucesivas en el mantenimiento), suele tener una mezcla de agua y anticongelante y no se mezcla con el agua de consumo humano o la calefacción. El secundario es todo lo demás.
La caldera junto con los colectores estarian dentro del secundario entonces? mas los circuitos y el suelo radiante?
Si, el problema con tu esquema es que la caldera podría calentar el circuito primario, lo cual está prohibido según RITE.

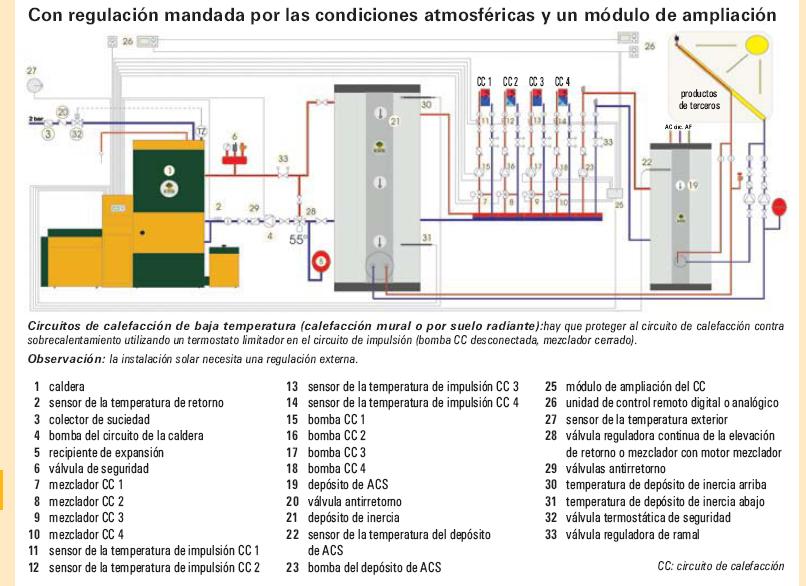

Buenas, te adjunto una imagen de una instalación conjunta de acs+ suelo radiante, con apoyo de solar para ACS, por si te puede servir de ayuda.
Archivo adjunto 7489
Y de paso aprovecho para preguntar alguna dudilla a los entendidos del foro, jeje.
(Yo eliminaría el serpentín solar que va al depósito de inercia,porque la inst. solar es sólo para ACS)
1.-Después del depósito de inercia, no se podría poner un grupo de impulsión con centralita, y de esta forma tener una sola bomba para todo el suelo radiante?.
No sé si me estoy explicando bien, creo que normalmente los fabricantes de suelo radiante te venden en grupo de impulsión, y los colectores, de impulsión y retorno.
http://www.generadordeprecios.info/i...250_27D29D.jpg
2.-Como no se puede conectar al depósito solar del apoyo auxiliar, sería incorrecto el serpentín del esquema?
¿Cual sería la solución para cuando el solar no alcance la temperatura de uso? ¿Que en vez de al serpentín del depósito solar, vaya a la salida de ACS del depósito solar con una mezcladora?
Espero que te sirva de algo el esquema, y a ver si nos solucionan las dudas!
Muchas gracias de antemano.

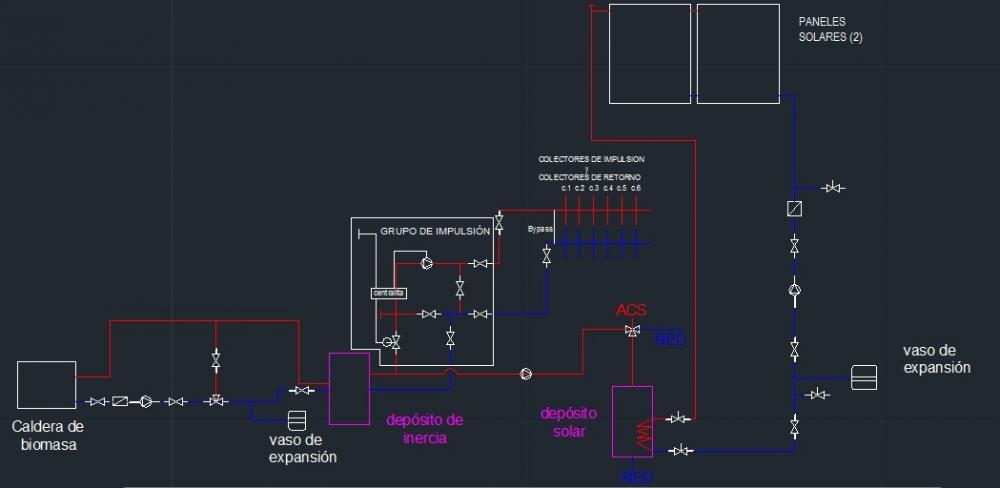

*Me edito para añadir como lo dejaría con esos cambios.
Archivo adjunto 7493
¿Alguna opinión?
