Fotografías instalaciones solares termicas

Hola! soy nuevo en este forum y me interesa mucho en este tema de aplicación termo solar.

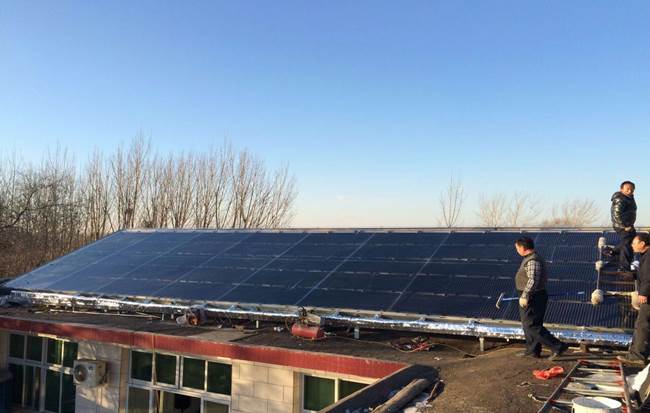

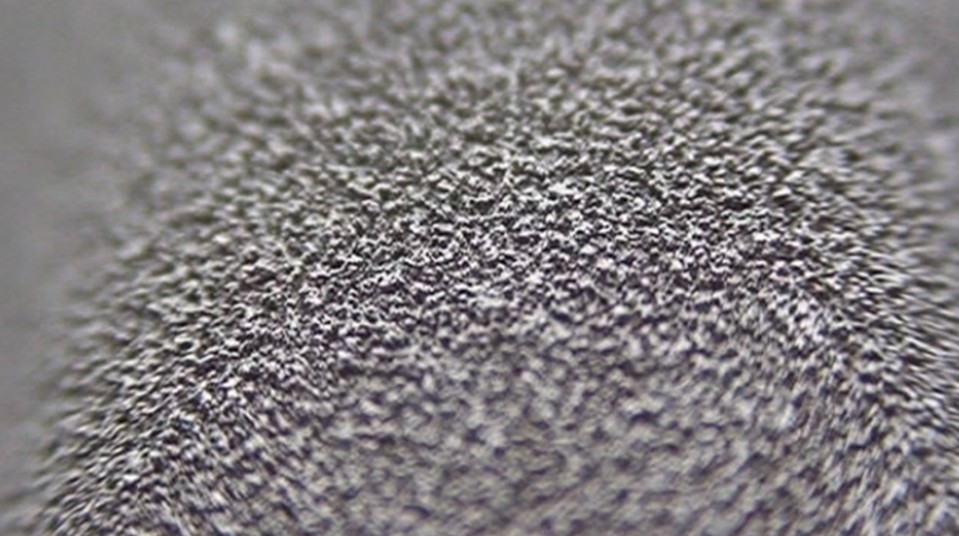

Me gustaría compartir ejemplos de aplicación con los captadores cerámicos en el extremo oriente donde se esta empiezando a ser muy populares en las viviendas rulales.

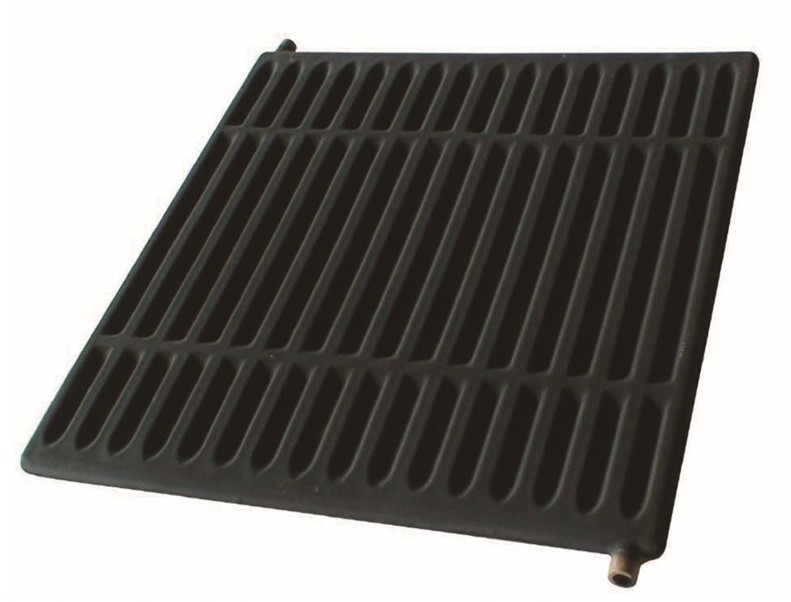

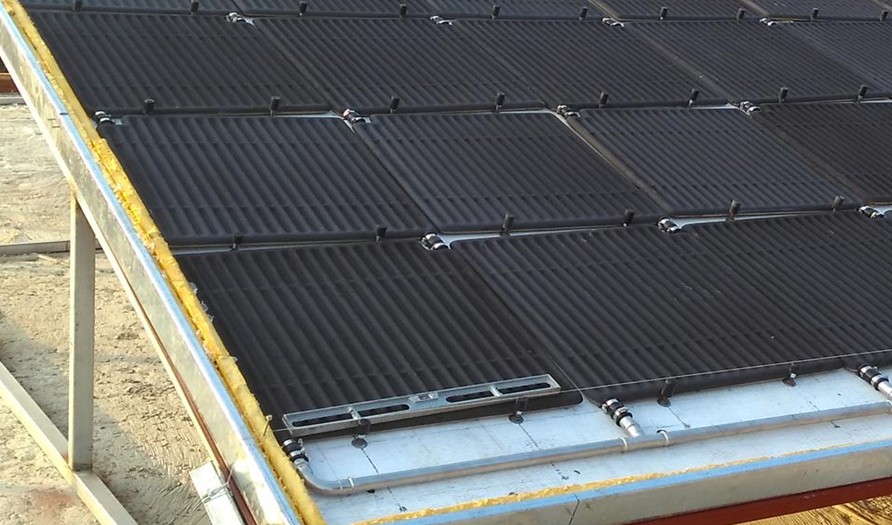

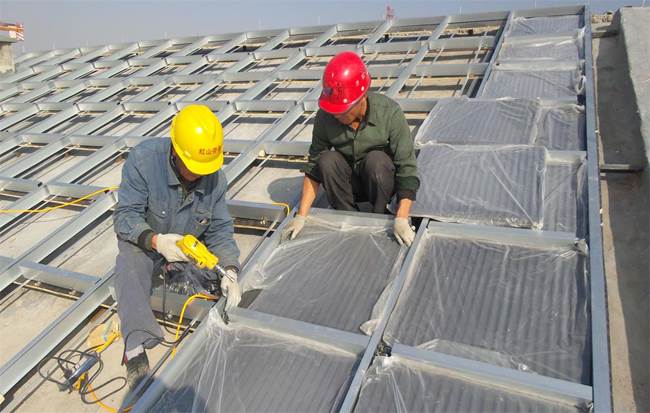

Se integra con la estructura de tejado y remplaza al aislamiento termico y el tejado por estos captadores cerámicos.

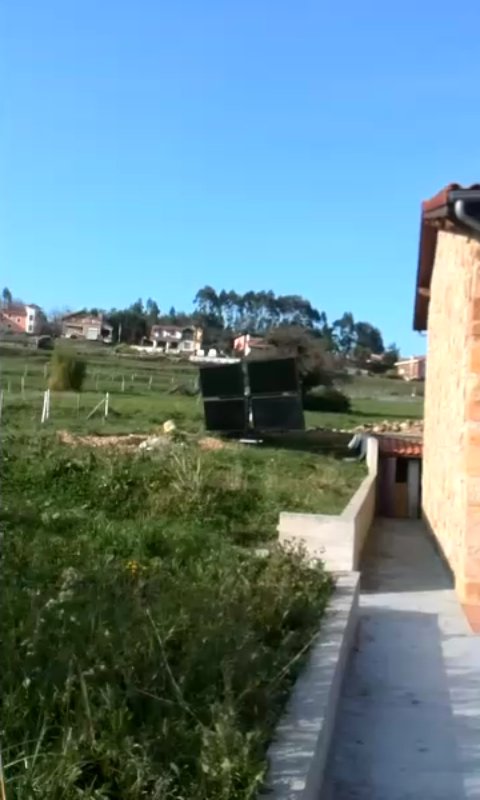

Archivo adjunto 14729Archivo adjunto 14730Archivo adjunto 14731Archivo adjunto 14732Archivo adjunto 14733Archivo adjunto 14734

Archivo adjunto 14770Archivo adjunto 14771Archivo adjunto 14772Archivo adjunto 14773

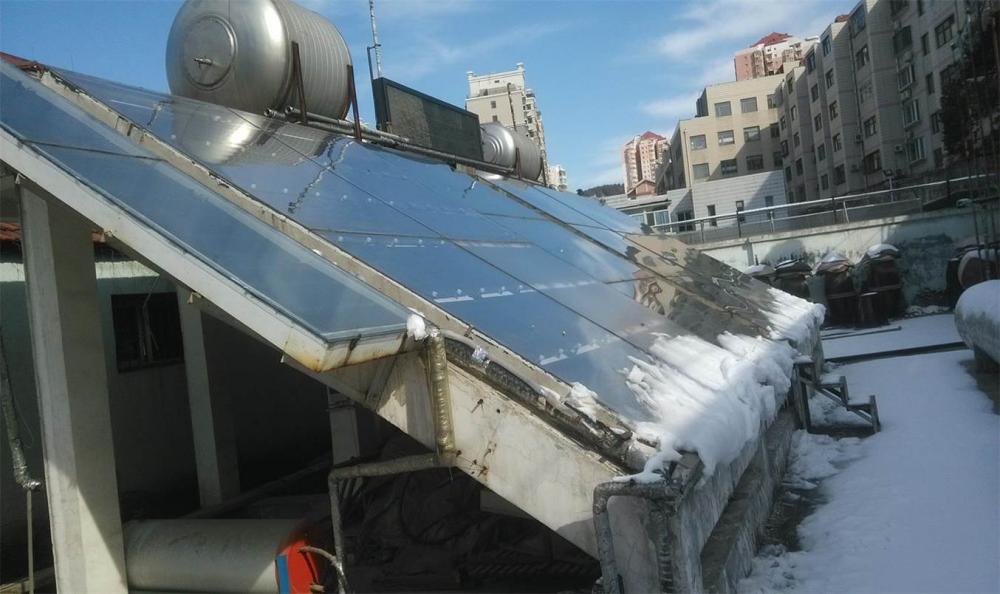

Instalación realizada hace tres años con unos rendimientos muy buenos.

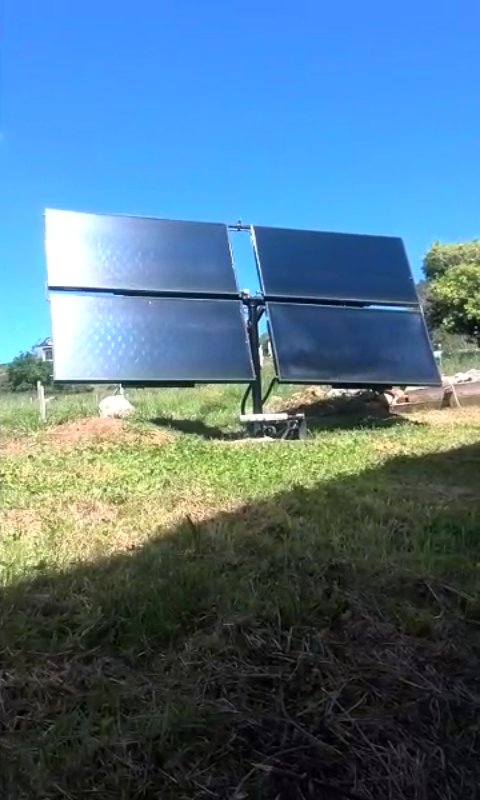

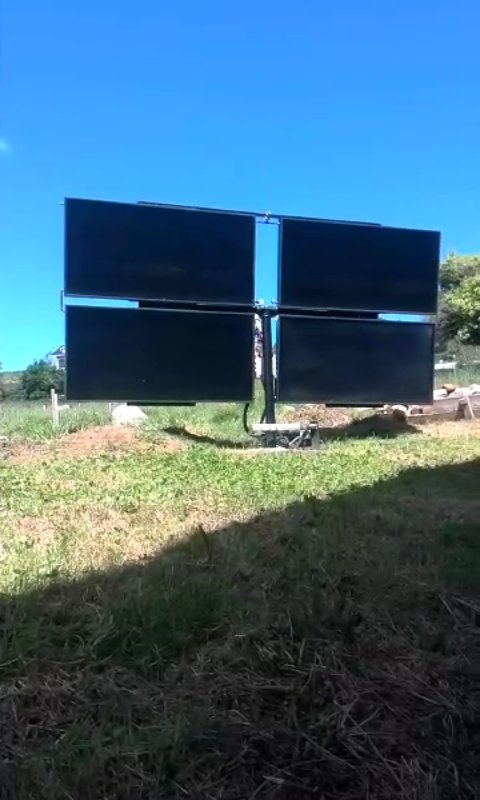

SEGUIDOR SOLAR TERMICO MODULANTE POR TEMPERATURA

Vaya tela. Hay unas instalaciones de miedo!

Esta es nuestra pequeña aportación al hilo

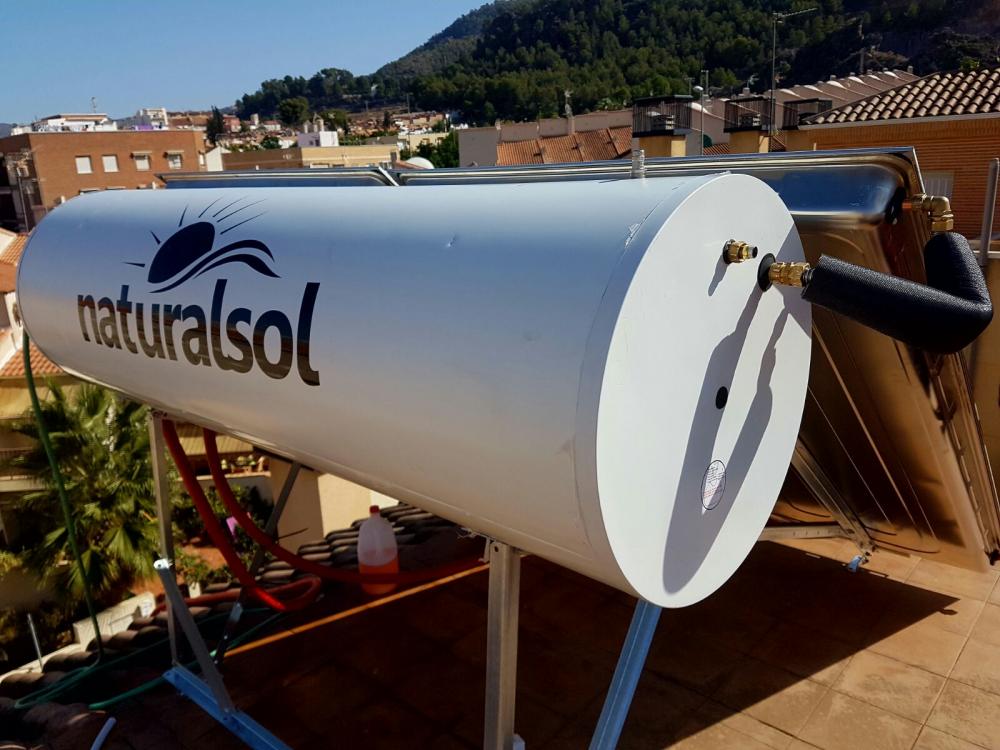

Archivo adjunto 15866
Archivo adjunto 15867

Algunas son impresionantes

[QUOTE=Naturalsol;324599]Esta es nuestra pequeña aportación al hilo

Si el equipo es termosifón?? ..Ese retorno te va a dar muchos problemas

https://uploads.tapatalk-cdn.com/201...242f2069f5.jpg

Como te lo curras pepedemoron. Todo un ejercicio por hacer las cosas bien.

Imagino que esa extructura irá anclada de alguna forma a la azotea. Que ayer y hoy han soplado vientos por aquí que miedito me ha dado. Mas de una vez he mirado a ver si mi termosifón aún estaba en su sitio.

Y mejora la calidad de esa foto que lo merece.

Saludos

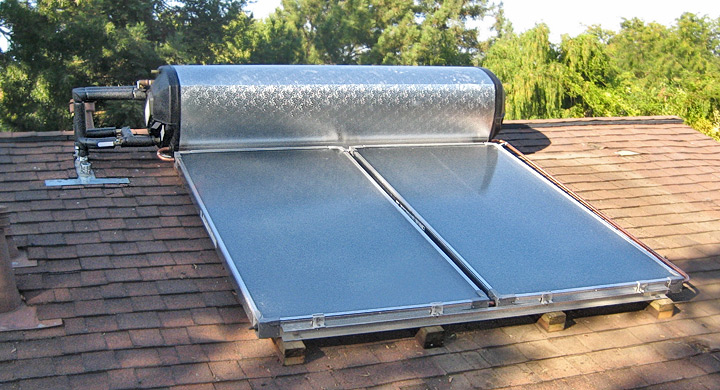

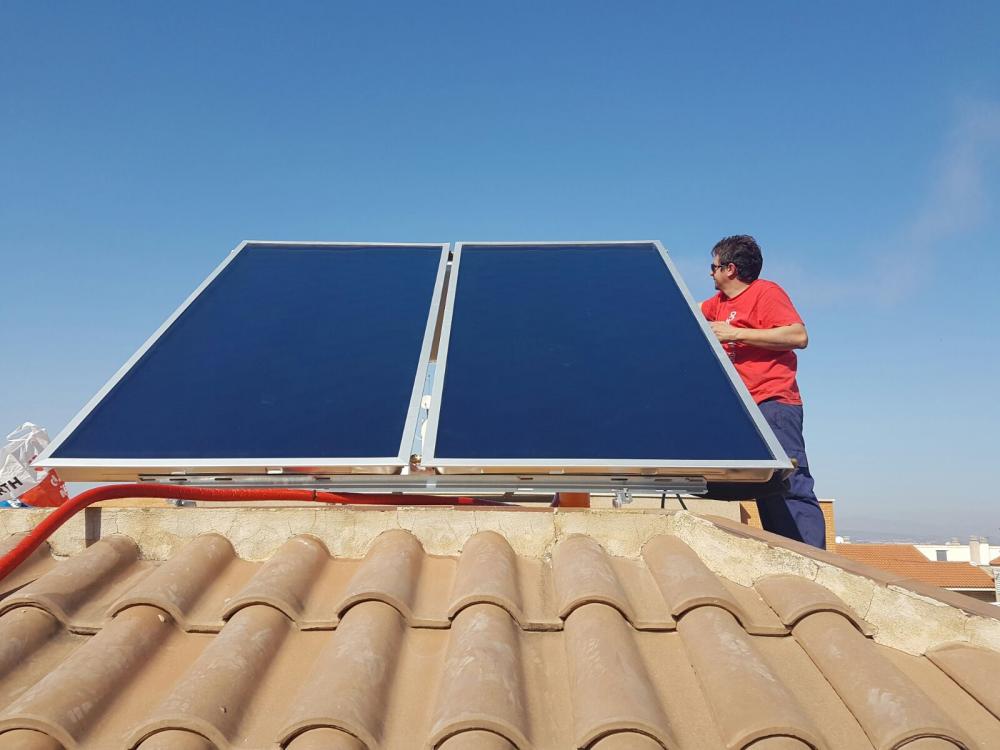

Hola buenas tardes, me parece buena idea la de poner placas termosolares para calentar agua ya que estas ahorran y no son tan perjudiciales para el medio ambiente, yo me uno a la causa y cuelgo las mías. Archivo adjunto 16454

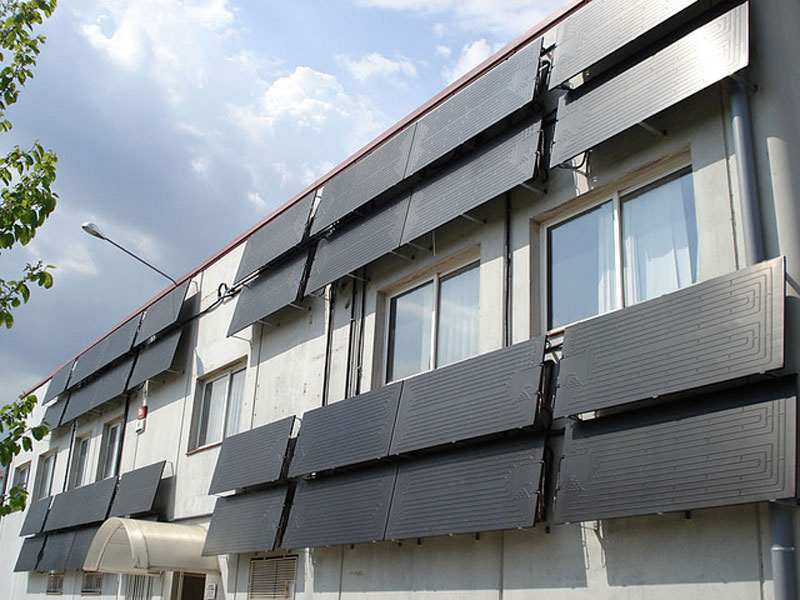

Os dejo una de las instalaciones termodinámicas que Energy Panel instala, como veréis nosotros no tenemos porqué instalarlas en los tejados o azoteas.

Archivo adjunto 17397

Abrimos el hilo. Con un equipo saunier duval helioblock 2 , 300 litro adaptado al tejado y respetando los 45 grados que el fabricante recomienda,,,, saludos amigoshttps://uploads.tapatalk-cdn.com/201...83f1ea123e.jpghttps://uploads.tapatalk-cdn.com/201...53e875ed6a.jpghttps://uploads.tapatalk-cdn.com/201...67c9225520.jpg

Enviado desde mi Orange-Rise31 mediante Tapatalk

Hola!queria saber cómo vaciar el termo de las placas puesto que sale espuma del agua caliente y creo que se me a mezclado con el líquido

Muchas gracias por compartir las fotos de las dfiferentes instalaciones y poder conocer mejor como se realizan

Chromagem 200 con estructura adaptada al tejado, y respetando los 45 grados , termostato digital AKO mural con interruptor para conectar la resistencia con selección de temperatura y contacto de 20 amperio, para que la corriente no pase por el termostato y sea el termostato el que domine el relé,,,https://uploads.tapatalk-cdn.com/201...1b7f429ade.jpghttps://uploads.tapatalk-cdn.com/201...1cf482c9b4.jpghttps://uploads.tapatalk-cdn.com/201...de68fe9e22.jpghttps://uploads.tapatalk-cdn.com/201...b855f5c683.jpghttps://uploads.tapatalk-cdn.com/201...7c33ef1a06.jpg

Enviado desde mi Orange-Rise31 mediante Tapatalk

Cuando se busca las tuberías para conectar la fría y la caliente, hay que romper muchas veces, pero lo importante es que quede todo lo mas disimulado posible, saludos a todos los foreros de solar web, este es mi aporte de hoy espero que os gustehttps://uploads.tapatalk-cdn.com/201...99c460b32b.jpghttps://uploads.tapatalk-cdn.com/201...828314c1a4.jpghttps://uploads.tapatalk-cdn.com/201...e608acfe48.jpghttps://uploads.tapatalk-cdn.com/201...223345d3b3.jpghttps://uploads.tapatalk-cdn.com/201...2439933a52.jpghttps://uploads.tapatalk-cdn.com/201...43fbd48001.jpghttps://uploads.tapatalk-cdn.com/201...54ef7255a8.jpghttps://uploads.tapatalk-cdn.com/201...85245066b0.jpghttps://uploads.tapatalk-cdn.com/201...318461c87c.jpg

Enviado desde mi Orange-Rise31 mediante Tapatalk

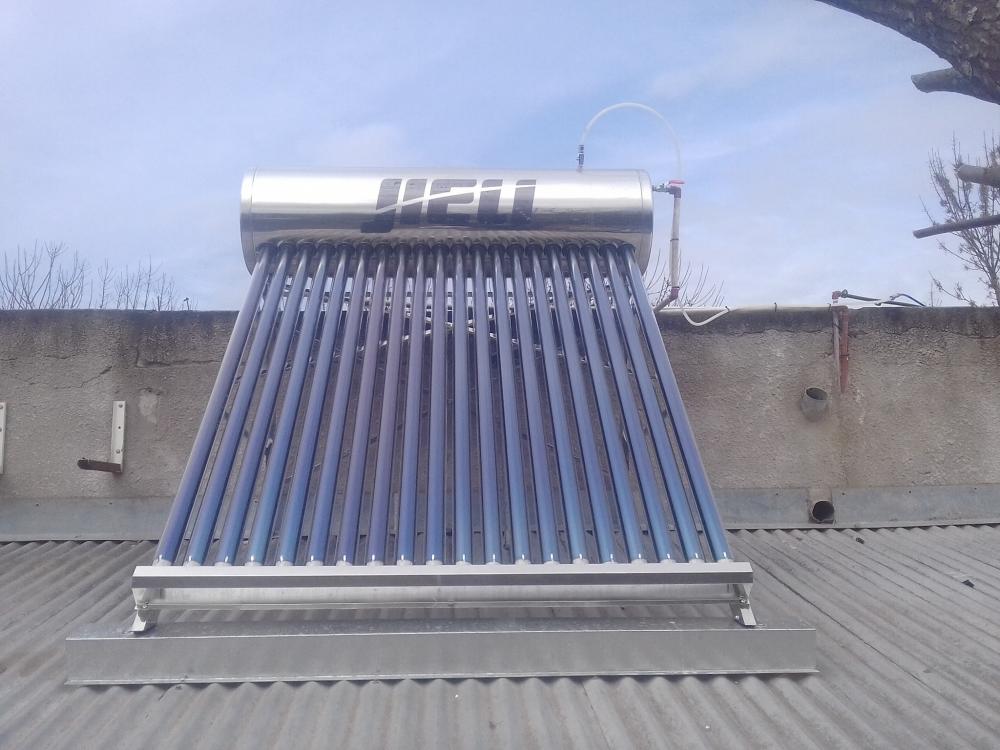

Hola, me gusta lo de mostrar nuestras fotos, aqui mi primera y humilde instalación en el techo del alero del patio de mi casa, la subimos con mi señora y le hicimos la cañeria con termofusión, le pusimos una valvula de 3 vias porque el agua bajaba muy caliente a borbotones, un tacho de 200 litros con 20 tubos. espero les guste





Archivo adjunto 19079Archivo adjunto 19080

Cita:

---

Iniciado por azli

esta es la ultima instalacion que estoy realizando

---

Me suena un montón la zona de la imagen. ¿Se puede saber dónde es?

Que genial enserio voy a realizar una

Cita:

---

Iniciado por xeonpj

buenos días amigos,

voy a compartir mi instalación, que realice con un colega mio. Es la primera vez que montamos placa solar, haber que os parece, se aceptan criticas :D

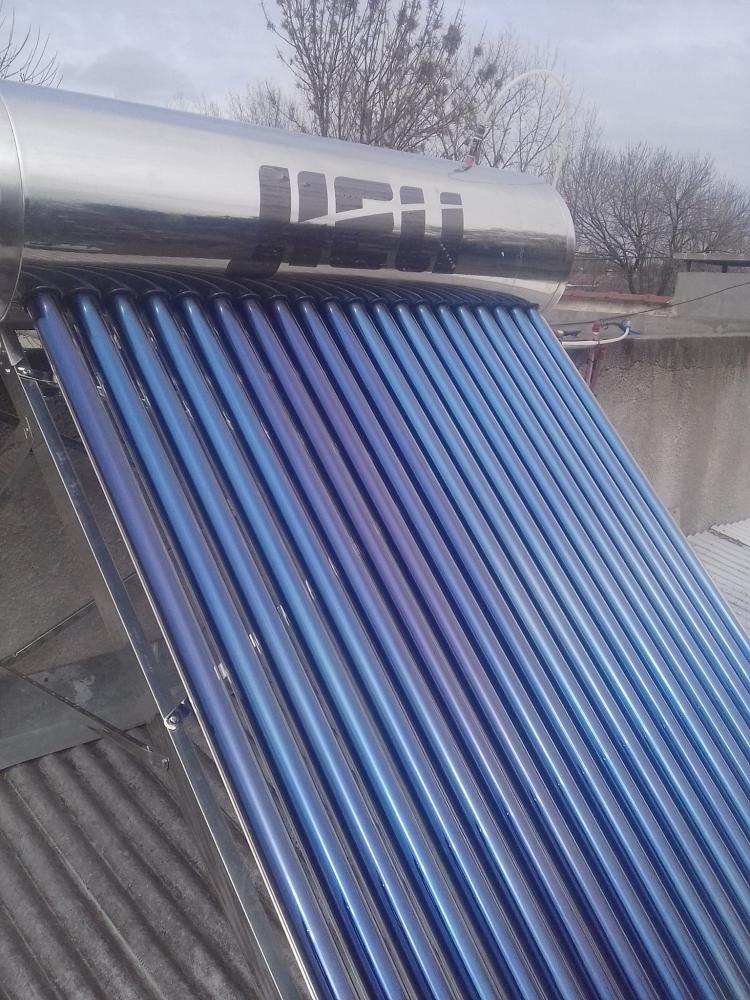

El equipo es un termosifón de tubos de vació de flujo directo de 300L, lleva apoyo eléctrico de 2kw con su programador. La instalación esta hecha en cobre de 18 con coquillas de 19mm todo forrado con cinta plata. Lleva válvula antiretorno / seguridad de 10bar en el secundario. valvula mezcladora termostatica caleffi. Le he puesto dos llaves de corte abajo en el baño, y dos arriba.

Archivo adjunto 12448 Archivo adjunto 12449

Archivo adjunto 12450 Archivo adjunto 12451

Archivo adjunto 12452

---

Buenas a todos, pues hace como una semana murió mi sistema solar. Adelanto que lo estoy reparando, es una chapuza, pero va funcionar durante más tiempo.

El tema está en la calidad del equipo, en una cosa tan simple como la sujeción del serpentín de cobre dentro del depósito. A mí me ha sonado de siempre el depósito cuando abría los grifos, o cuando llegaba a una alta temperatura, y eso creo rozamientos que terminaron picando el secundario, o serpentín de cobre.

Luego he de decir, que el depósito al ser de acero inox, estaba perfecto, por fuera y por dentro( no la cubierta exterior que lleva años pudriéndose, es chapa pintana, ya tengo planchas de galvanizado para reparar), pide quitar los tubos, ponerlos, y las juntas de silicona no pierden ni una gota.

https://drive.google.com/drive/folde...waqB0Sjg90vonL

Os dejo algunas fotos.

La reparación básicamente ha sido, abrir el depósito, para poder lijar el cobre, y desde los huecos de los tubos, he soldado con varilla de plata, para soldadura fuerte de A/A, solo he añadido material de la varilla, y luego aplicar epoxy reparador para proteger la zona, ya que se rozo con el cristal del tubo. También repare otras rozaduras profundas que no causaban fuga. Ahora pillé bridas de acero inox, y sujete el serpentín tanto a la barra central que trae, como al mismo depósito taladrando este. Luego cerré el depósito de acero inox con epoxy. Cabe decir que los cortes los hice justo arriba, donde no llega el agua, he dejado una zona sin agua, ahora lo mismo tengo 260L de agua, pero me da igual, es una reparación para añadir algún año más de vida y ya esta. Me falta hechar espuma de poliuretano, y tapar todos con las planchas de galvanizado. Luego lo pintaré todo en negro y listo. Repito, si hay algún profesional, que no se ofenda, la idea era gastar el mínimo dinero posible.

Me uno al hilo que me interesa.

Tu reparación tiene muy buena pinta. Hiciste bien en tratar el óxido y los daños en la bobina de cobre. Las ondulaciones de acero inoxidable también deben proporcionar una fijación segura.
