Tema: Derivadores de excedentes Carlotron

Este Carlotron, vale para arrancar una bomba de 220v con un consumo de 500w aproximadamente, solo cuando haya un excedente que permita arrancar a la bomba y se pare cuando ya no exista el excedente?

Precisamente para eso lo han diseñado. No precisamente para bombas, sino para aprovechar lo que producen las placas cuando las baterías ya están cargadas y el consumo instantáneo es menor de la cosecha potencial.

Tienes toda la información y características en: www.carlotronsolar.com

Espero no infringir ninguna norma del foro poniendo la web. Pero me parece muy bueno dar difusión a proyectos de este tipo. Más aún si son "de casa".

Saludos a Carlos y Skolly

Me alegro de que el invento funcione y la verdad es que la imagen es profesional total. Lástima que en la nueva casa tuve que instalar por normativa un ACS con aerotermia, porque con un calentador eléctrico y un Carlotrón me iría de maravilla...
Sobre todo cuando nadie ha venido a comprobar la instalación...

Muy buenas a todos.
Carlos y yo estamos ahora mismo en pleno desarrollo del nuevo Carlotrón 6.0. Tenemos pendiente desarrollar un buen manual añadiendo las nuevas funciones al que ya hay.
Actualmente hay unos 15 Carlotrones instalados y funcionando por todo Spanishtan.
Son para regulador, acople en alterna Sma, y todos funcionando bien con clientes contentos, que es lo que más nos congratula.
El último que se ha instalado, en Badajoz esta semana.

Me alegro de que os funcione el tema,yo no creo que tarde mucho en compraros uno,asi por lo menos calentare el agua con los excedentes que son muchos.

doy fe del gran trabajo. coloque uno en instalacion con un 2224 y usado para calentar acs y va de maravilla. hablo del modelo 6.0 recien sacado del horno ya que fue en septiembre y todo genial y lo mejor de todo que ante un pequeño porblemilla en la instalacion,, atencion directa del amigo skolly. mas no se puede pedir.

un saludo a animo a los 2 a seguir con el proyecto

Gracias fjgil...
por cierto está ya en desarrollo y pruebas el 7.0 versión Wifi para olvidarnos definitivamente de los cables.
Se trata de una unidad base de control que va junto al inversor, la cual manda wifi a unidades de modulación de potencia en las cargas (termos, variador de una bomba, etc...)

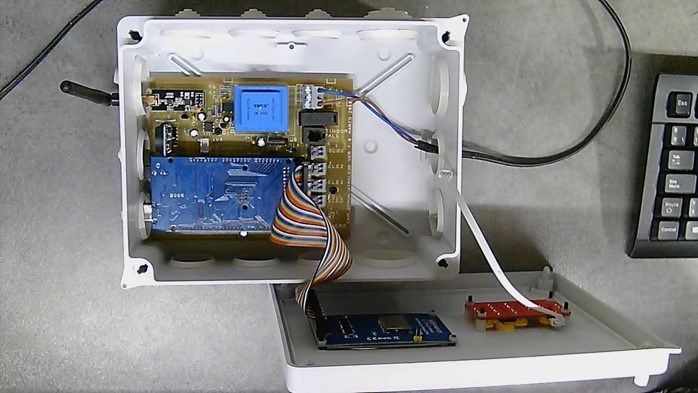

Imagen de un modelo de pruebas...base de control y modulo de potencia.

saludos.

genial Skolly. ya me habian comentao algo de la nueva version . tiene muy buena pinta.
ya estamos deseando probarla

saludos

Iniciado por skolly

Gracias fjgil...
por cierto está ya en desarrollo y pruebas el 7.0 versión Wifi para olvidarnos definitivamente de los cables.
Se trata de una unidad base de control que va junto al inversor, la cual manda wifi a unidades de modulación de potencia en las cargas (termos, variador de una bomba, etc...)
Imagen de un modelo de pruebas...base de control y modulo de potencia.

saludos.

Entiendo que en un futuro existirá una única unidad de control (junto al inversor/regulador) y luego diferentes unidades de modulación de potencia conectadas directamente a diferentes enchufes para el control de los diferentes equipos (como si de enchufes inteligentes se tratara). ¿ Me equivoco ? Todo conectado vía wifi con la unidad de control, que puede ser AP o simplemente formar parte del propio wifi local.

¿Qué protocolo de comunicación habéis pensado entre maestro y cliente ? ¿ MQTT ?


Enhorabuena por vuestro proyecto. Ya lo dije hace un tiempo, pero quiero reafirmarme en ello.

Buenas tardes...

Explico un poco el tema para que quede más claro.

- El carlotron 7.0 tiene las mismas funcionalidades que el 6.0, pero en vez de ser una única unidad donde lleva el control y la potencia, el 7.0 lleva una unidad de control, que normalmente se debe instalar cerca de la instalación general donde estén las baterías, el inversor, regulador, etc. para poder conectar los cables de control. Aparte, dispone de unidades de potencia externas, independientes e inalámbricas (máximo 3), donde van conectados los termos, 1 unidad por cada termo. Dichas unidades son las que modulan la potencia entregada a cada termo. Y se comunican con la unidad de control vía radio, con lo cual ya no es necesario echar cables desde los termos a la unidad principal, por lo que cada unidad de potencia se puede instalar al lado del termo.

Además también existe la posibilidad de añadir hasta 3 unidades de relé con contactos libres de tensión (solo ON-OFF), que de la misma forma que la unidades de potencia, son externas, independientes e inalámbricas, se comunican vía radio con la unidad de control. Estas unidades también se configuran y programan desde la unidad de control, para mejorar en lo posible el control de excedentes con cargas que no sean modulantes.

Las unidades de potencia también llevan integrado un relé con las mismas funciones que las unidades inalámbricas de relé.

La comunicación entre la unidad de control y las unidades de potencia y relé, es vía radio, pero no wifi. Es decir, no se conectan ni necesitan un router, es independiente de la red wifi que pudiera haber en casa.

La distancia máxima para la comunicación entre unidades depende mucho de los obstáculos que haya en la vivienda. Al aire libre sin obstáculos y en vista directa, puede llegar a varios centenares de metros, pero dentro de una vivienda, la distancia mengua bastante. En las pruebas hechas, puede alcanzar una altura de unas 3 plantas, y en horizontal unos 15 metros en interior. Para una vivienda/chalet normal, es suficiente.

Tenemos varios tipos de antena según la distancia necesaria. Incluso se puede conectar antena externa para mejorar notablemente las distancias.

A fecha de hoy, ya están operativas las distintas unidades, aunque todavía falta meterlas en algún tipo de caja de aluminio "bonita". Ahora mismo están en cajas estancas de plástico, como se puede ver en las fotos.

un saludo

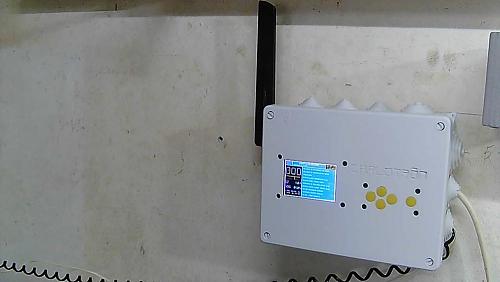

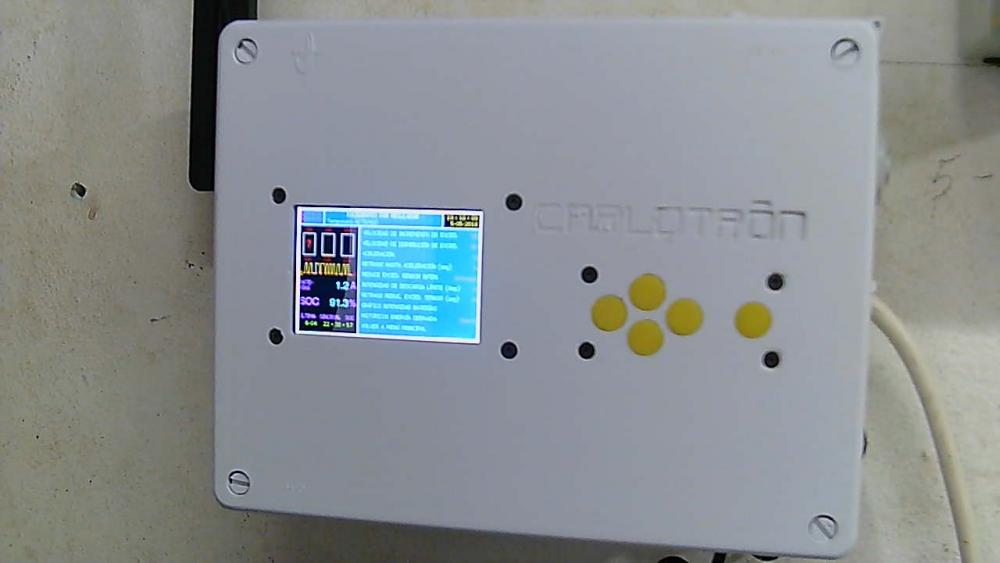

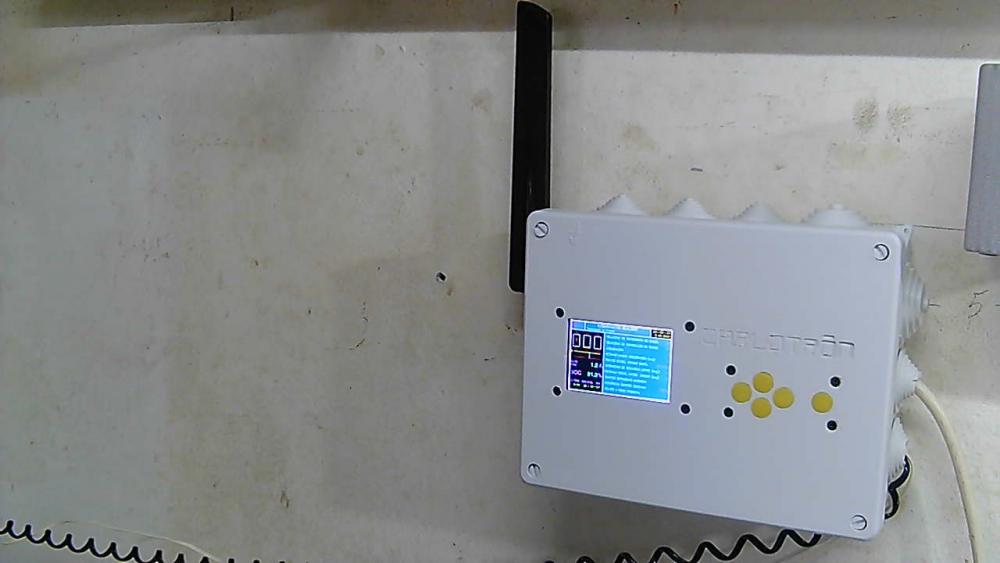

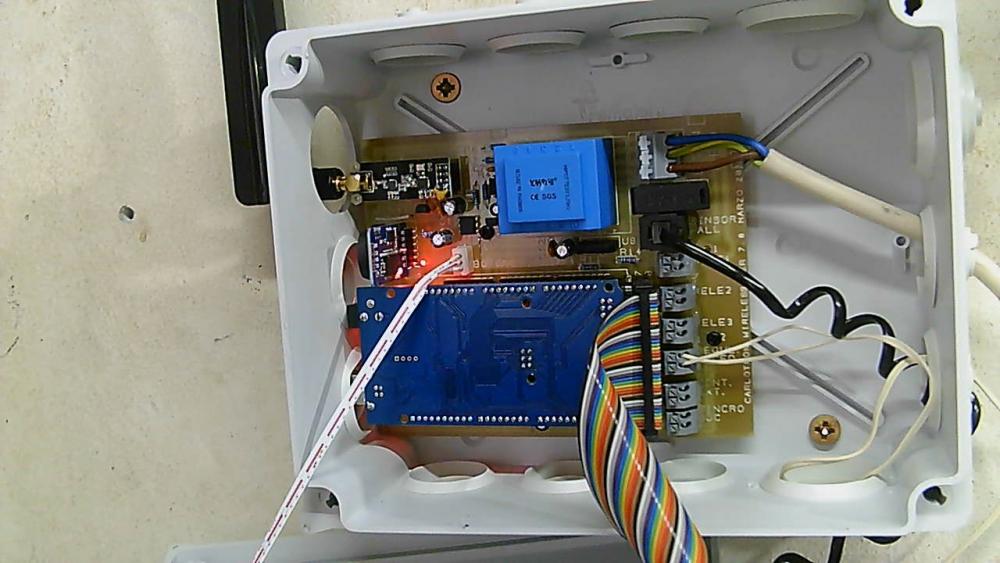

UNIDAD DE CONTROL

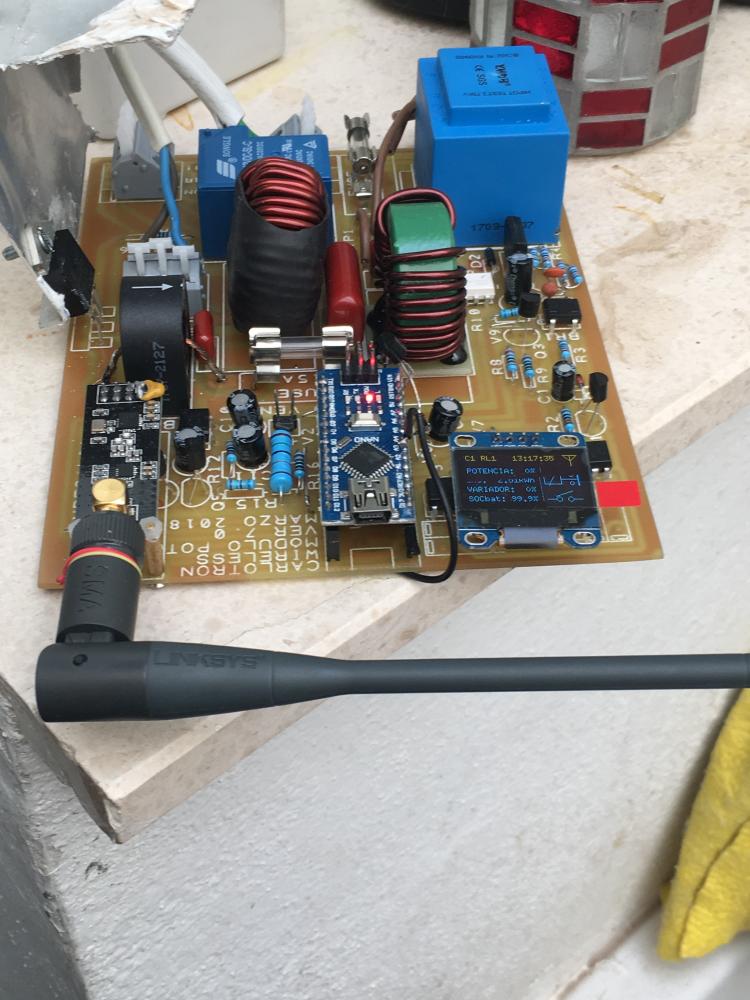

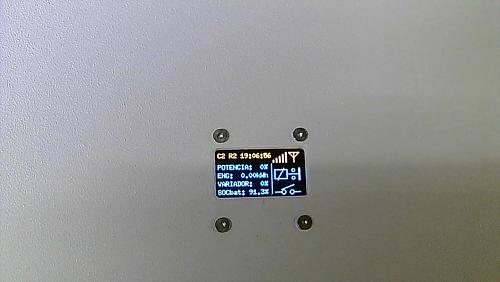

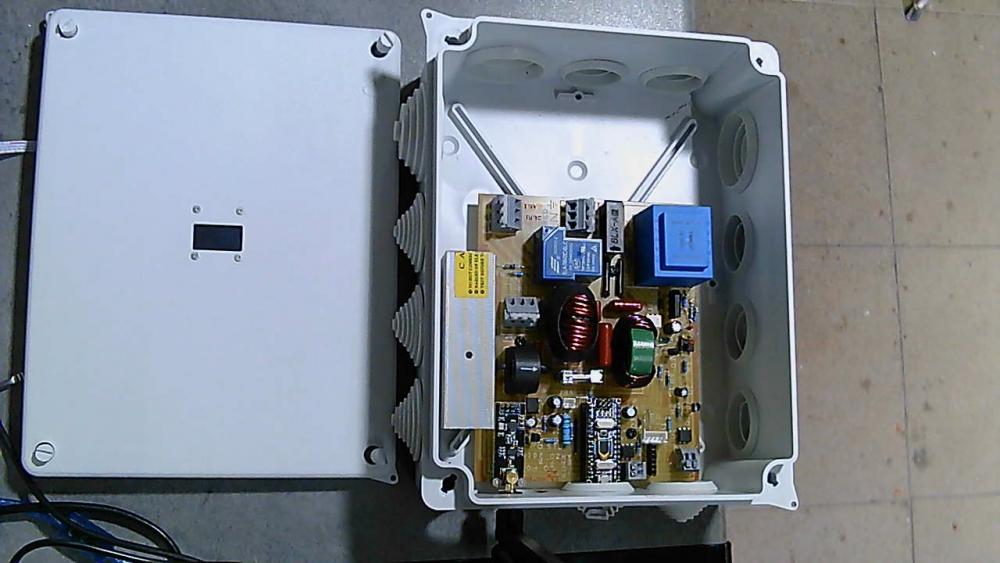

UNIDAD DE POTENCIA

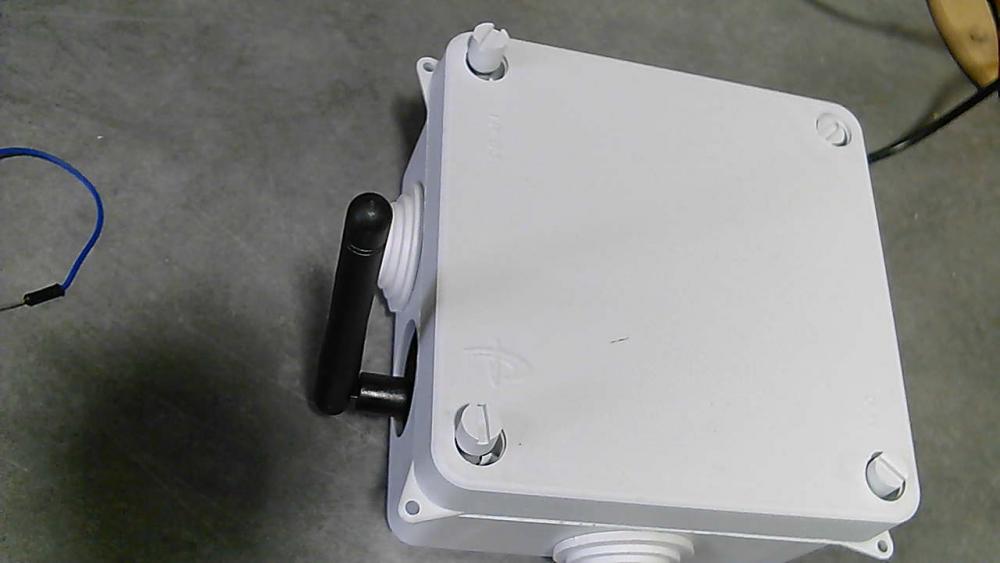

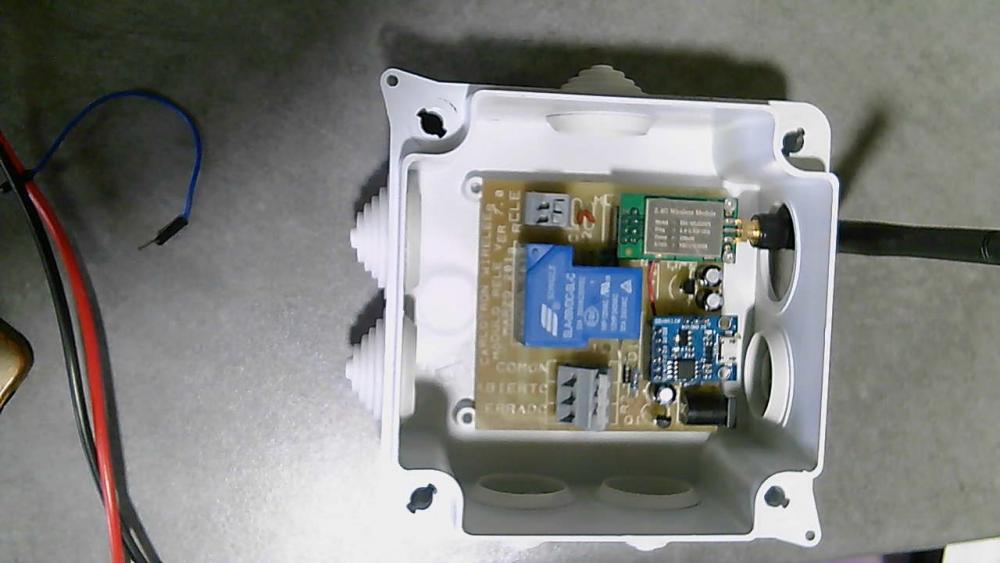

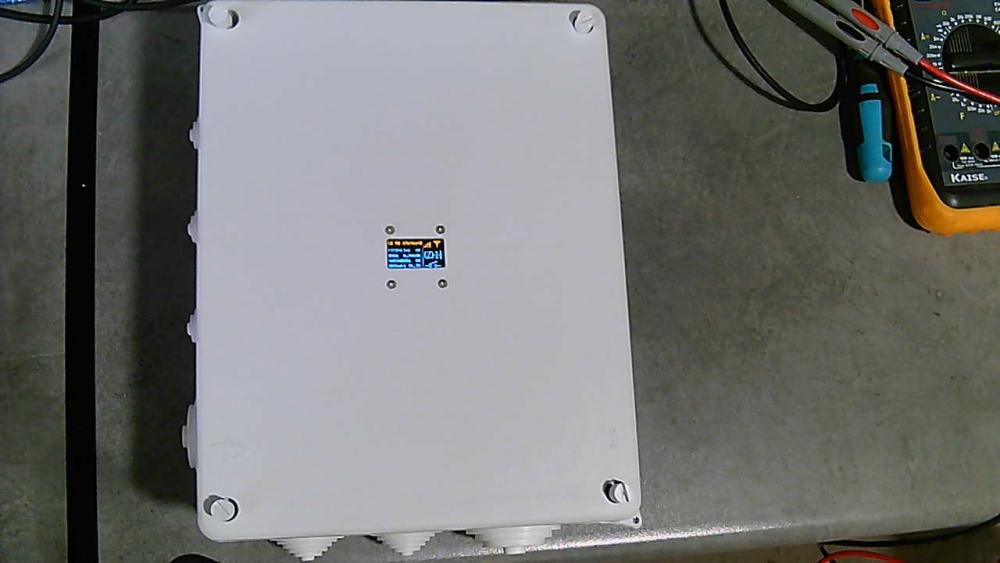

UNIDAD DE RELE

Perfecto justo lo que necesito, en mi caso el tengo montado el sistema en el sótano y termo esta en el lavadero en la planta de arriba y ya no entra ningún cable para pasar de vuelta y llegar hasta el termo.

Una pregunta, sobre las unidades de rele, que potencia tienen?

A mi me gustaría cargar el coche por ejemplo cuando las baterías lleguen a los 90% de cargo y sino hubiera energía solar suficiente que paren de cargar el coche si las baterías bajen de los 85-80%. Cargo el coche a 12-18A dependiendo del día, y si el termo esta puesto o no, pero con el Carlotron 7.0 ya gestionaría todo.

Saludos,

Gustavo

Iniciado por carlos6025

Buenas tardes...

Explico un poco el tema para que quede más claro.

Además también existe la posibilidad de añadir hasta 3 unidades de relé con contactos libres de tensión (solo ON-OFF), que de la misma forma que la unidades de potencia, son externas, independientes e inalámbricas, se comunican vía radio con la unidad de control. Estas unidades también se configuran y programan desde la unidad de control, para mejorar en lo posible el control de excedentes con cargas que no sean modulantes.

UNIDAD DE RELE

HOla Gustav.

La potencia de cada unidad de rele está sobre los 30A 230VAC si es carga resistiva. Para cargas inductivas, depende del factor de potencia, pero 10 A. si que puede soportar. A las malas, un contactor de potencia para grandes intensidades.

Las unidades de relé tienen preferencia sobre las cargas modulantes. Es decir, los relés se activan según unas condiciones programables (dia, hora, SOC, Int. mínima bateria, estado contacto auxiliar), independientemente de cómo estén las cargas modulantes. Una vez que se activa el relé, si aún así sobre potencia, se deriva a los termos.

Hola a todos, el CARLOTRON 6.0 funciona a la perfección, yo lo tengo sólo para calentar el agua de un termo eléctrico, y en invierno además alimentará a un par de estufas.
Aunque los fabricantes lo saben y no lo dicen, para mí la principal ventaja de este aparato es que incrementa la vida útil de las baterías al disminuir el número de ciclos porque nunca extrae energía almacenada de las baterías.
En cuanto termine un par de detalles, subiré unas fotos.
Saludos

Espero impaciente esas fotos, ¡gracias por la información!

vale mañana, disculpa please

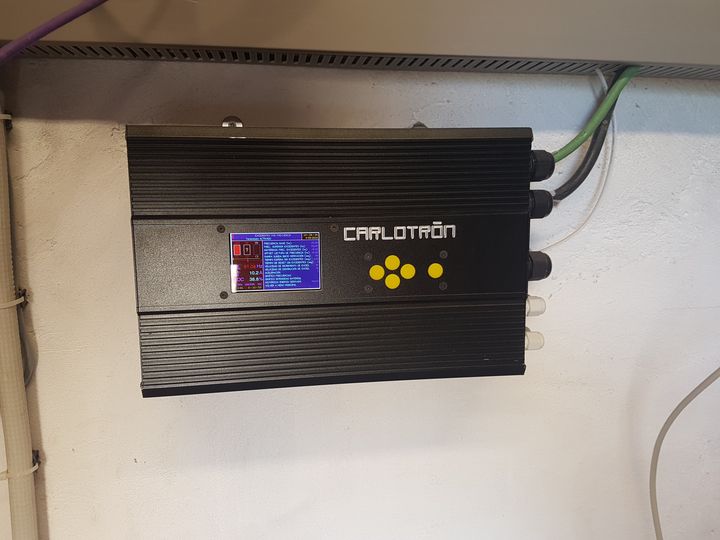

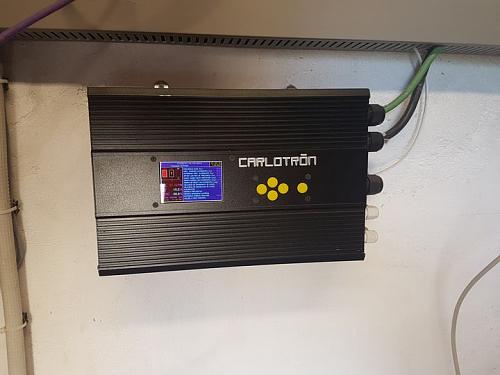

Archivo adjunto 18887



Archivo adjunto 18886

Si buscas en internet Carlotronsolar, podrás ver sus características, fotos, etc. O mejor, pincha en mi firma.

un saludo

Pues esta mirando el manual de Carlotron, y me parece una pasada lo que hace por el precio de risa que tiene, ni me planteo hacerme un brico con las posibilidades que este bicho tiene, menudos craks, voy a ver si me agencio uno....

Hola a tdo@s,

Aquí otro flamante dueño de un Carlotrón encantado de la vida.

En una instalación humilde me calienta a diario un termo electrico de 80litros y un radiador acumulador eléctrico durante un tiempo (febrero). Me puedo imaginar perfectamente en a finales de marzo (que entramos ahora) e incluso abril, caldeando alguna habitación, con el consecuente ahorro de leña en esos típico días que vuelve el frío.
Sobre la bombona de gas del termo de apoyo, la imagino con telarañas y pagando alquiler del tiempo que estará con nosotros.

Una gran idea que me hace sentir muy bien al aprovechar cada watio. No me pareció barato ni caro. Lo recibí con la ilusión de un niño pequeño ante un juguete muy deseado. Ahora me parece barato, en unos meses baratísimo y el año que viene un regalo.

Saludos!

Buenos dias Darky, llevo un tiempo interesado en el Carlotron y lo que me retiene es mis dudas a la hora de hacer la instalación, tanto del Carlotron como de los calentadores.

¡A ver si me puedes ayudar y extendemos la utilización de esta maravilla!

¿has instalado tu el Carlotron?

De ser así, ¿has tenido algún problema y tienes algún consejo?

Los calentadores ¿como los has instalado?, entiendo que el calentador de gas de apoyo tiene que estar regulado para que si el agua que circula por el ya es caliente no se encienda, ¿es así?

Espero que seas tan amable de compartir tu experiencia.

Gracias y un saludo a tod@s los forer@s!

Hola Jacapo,

Veamos, he instalado yo el Carlotron. Leyendo el pdf que te mandan, hasta con conocimientos medios-bajos (más bien bajos) en electricidad/electrónica como yo; puede hacerse. Te recomiendo leerlo con el Carlotrón delante, porque sino se ve todo abstracto (para perfiles como yo). En cualquier caso ante las dudas el servicio postventa funciona a las mil maravillas. Seguro que tienen la sensación de que llamamos para preguntar cosas por no leer con atención, pero aún así no se les nota y ayudan hasta en el más mínimo detalle.
El único consejo es prestar una atención especial a la desconexión de la pantalla cuando se quita la carcasa. Yo lo resolví haciendo una línea con un rotulador permanente antes de desconectar. Es IMPORTANTE mirar bien al volver a conectar, que sea exactamente la misma posición que en la que estaba (no un pin más a la derecha o a la izquierda). Creo que es lo único con lo que estar alerta. Aun así yo marque todos los cables que desconectaba (2 más, creo) pese a que eran de una posición y no hacia falta. Cuando no eres un profesional del tema, impresiona más de lo que es. Ya que al final para un uso básico es todo muy simple y una vez conectas un canal, el resto aunque lo hagas más adelante se hace en piloto automático (compré el de 3 canales, porque sabía que sino los echaría de menos en el futuro; me alegro mucho de haber elegido así).
Otro consejo, que seguro que no hace falta porque ellos preguntan, es que expliques bien cual es tu sistema y puede que lo configuren personalizado (un lujazo ¡vaya!).
Por último, yo compraría también el aparato para medir la intensidad real de las baterías. Yo no lo compré y ahora estoy a la espera de necesitar comprar algo más para que los gastos de envío me salgan a cuenta.
Como dije, el costo total es una cantidad que no se gasta uno cualquier día, pero si se dispone del dinero o se puede hacer el esfuerzo... merece mucho la pena. Yo lo recuperaré en gas y leña en relativamente poco tiempo y sobre todo me siento genial por no "tirar" energía, que eso tiene un valor no económico, pero nada despreciable.

Sobre los calentadores, aproveché a un cuñado fontanero y le conté mi plan para que me ayudara con el tema. Al final es como dices. Un calentador eléctrico que recibe agua fría y envía agua caliente a la entrada de agua fría del calentador de gas que, como bien dices, detecta la temperatura de entrada del agua para decidir si se enciende o no (lo compré de segunda mano [100€], atendiendo únicamente a que tuviera esa característica de "apto para paneles solares térmicos", que son los que hacen esta detección precoz). Por último puse una válvula termostática (regulada a unos 45ºC) a la salida del calentador de gas, para asegurar que nadie se quema si el agua está muy caliente por cualquier motivo (fallo en la detección del termo de gas, por ejemplo, de modo que caliente agua que ya está caliente).

Gracias a ti por interesarte por mi sistema y hacerme sentir útil en este foro de Cracks,

Cualquier duda... repregunta.

Buenos días y muchas gracias por tu respuesta, la verdad es que me has convencido.

Tuvistes mucha suerte al encontrar el calentador de segunda mano, por lo que he podido ver no son nada baratos.

Iniciado por Darky

Por último, yo compraría también el aparato para medir la intensidad real de las baterías.

¿me puedes decir a que aparato para medir la intensidad real de las baterías te refieres?

La verdad que da gusto el compañerismo y el afán por ayudar y compartir conocimientos de este foro.

Prometo que cuando tenga realizada mi instalación del Carlotron colgare fotos y opinion de la misma.

Salu2 a tod@s

Buenas,

Pues la verdad es que compré un termo intercambiador, de los que tienen serpentin por, realmente fueron 90€. Un buen chollo. Descubrí que poniendo "interacumulador" en la App de búsqueda la gente los vendía caros. Sin encargo, poniendo termo "acumulador" o sólo "acumulador" los hay con resistencia mucho más baratos; fue una casualidad.
El de gas que detecta la temperatura de entrada de agua, me costó bastante más, también de segunda mano (unos 250€, creo).

El aparato para medir intensidad se vende la misma web que el Carlotron

https://www.olasolar.com/derivador-de-excedentes/

Sensor Hall se llama

Pensó igual que tú respecto al foro.

Un saludo!

Hola Darky
El manual que utilizastes para la instalacion ¿es este?
https://carlotronsolar.com/manual/
Si lo es no se si me aclararé!
Un saludo

Hola jacapo,
Estoy con el móvil, sino te recortaría la parte en que digo "Es mejor que lo mires con el Carlotron delante, sino se ve muy abstracto". Pero entiendo perfectamente que lo hayas hecho.
El manual está redactado para explicar cada pequeño detalle y muchos de ellos son innecesarios para hacer la conexión básica y que todo funcione bien. Con el Carlotron delante y la tranquilidad de que llamas y lo explican perfectamente o envías un correo a la web y flipas lo bien que usa Carlos las fotos y vídeos para explicar dudas (yo no lo necesité en la instalación peque con una llamada y media, lo hice).
Para acabar de dejarte claro que es muy fácil sólo te diré que soy profesor de educación física. Así que te puedes imaginar mía conocimientos de electrónica. Los justos de vivir con una instalación aislada. Y te puedo asegurar que con el Carlotron delante sólo tienes que conectar 8 cables (en mi caso). Tres para alimentar el Carlotron (fase, neutro y tierra), tres para el calentador (fase, neutro y tierra) y dos al regulador para recibiir la señal de "ahora sobra energía" (tengo un Outback FM80, fijo que es casi igual con el resto).
Pero recuerdo leer el manual y sentir lo mismo que tú ahora. Por eso te recomendé leerlo con el Carlotron delante =)
Actualmente pienso que es una operación fácil- muy fácil, que leyendo son prisa o con dos llamadas/mails lo haces.

Si tengo tiempo (estoy de evaluaciones) intento colgar fotos (No sé si se puede vídeo) pero sería parecido a lo del manual.

Saludos!
