Tema: Ayuda, me salta el fusible

Iniciado por solflitos

con esto pretendia hacerle ver que si estuviera bien cableado y con esos valores de proteccion (3x150) el magnetotermico no tendria porque saltar nunca, no indica datos del resto de la instalacion,l inversor que tiene paneles, ni los posibles consumos, pero a 24 v como mucho inversor de 2500W / 3000 VA y si tiene motores pudiera que el inversor uviera un pico de arranque de no mas de 200Acc. y de seccion de cableado ya ni entrar.

Tengo montadas 10 placas de 250W y el inversor de 5000w, las baterías, las que puse al principio del post en las fotos, suele saltar cuando usamos un secador (ahora ya no tengo problema con esto por que he comprado uno de 1200W) y también al poner el lavavajillas.

Lo he puesto en mi post #18
3x 50A = 150A. Lo ponen solo una vez (el 150A es la suma). Si no, pondrian 150A a cada elemento (pintado).
Has apretado bien los 6 tornillos de cruz? y comprobando antes que el ""tenedor" esta bien a fondo.

Iniciado por briko

3x 50A = 150A. Lo ponen solo una vez (el 150A es la suma). Si no, pondrian 150A a cada elemento ...

Así ya me cuadra más.
Si resultara que el magneto DC triple ese no funcionara bien, puedes usar el mismo "tenedor" para los 3 magnetos AC de 50A que te dije en mi post #10 (puse 3 magnetos de 63A, porque por equivocación había leido "fusible de 250A").

Quiero decir, que en vez de tres cables cortos puedes usar el "tenedor", tanto en entrada como en salida.

- - - - - - - - - - - - - - - -

Otra cosa: Si realmente es el magneto de 150A (que en realidad son tres de 50A en paralelo) el que falla, lo más probable es que sea uno solo de los tres. Entonces bastaría sustituir el magneto defectuoso por otro de 50A.
O posiblemente baste desconectar / puentear el magneto defectuoso. Entonces tendrías un magneto de 100A, en vez de 150A, que veo bastante probable ser suficiente para tu consumo.

Me explico: No sé si los 3 magnetos de 50A son independientes, o si salta uno de ellos, hace saltar los tres. El esquema impreso en el magneto indica que la segunda opción sea la correcta.
Entonces, si uno de los tres magnetos es defectuoso y salta al llegar a 10A, por ejemplo, saltan todos cuando la intensidad total en la línea llega a 30A. Si se elimina ese magneto defectuoso, la línea aguantaría 2*50A=100A, antes de saltar el magneto.

- - - - - - - - - - - - - - - -

También debes tener en cuenta, que los magnetos DC tienen polaridad.
En tu caso, el positivo es abajo y el negativo arriba. Comprueba si los cables tienen la polaridad correcta.

Iniciado por el_cobarde

Así ya me cuadra más.
Si resultara que el magneto DC triple ese no funcionara bien, puedes usar el mismo "tenedor" para los 3 magnetos AC de 50A que te dije en mi post #10 (puse 3 magnetos de 63A, porque por equivocación había leido "fusible de 250A").

Quiero decir, que en vez de tres cables cortos puedes usar el "tenedor", tanto en entrada como en salida.

- - - - - - - - - - - - - - - -

Otra cosa: Si realmente es el magneto de 150A (que en realidad son tres de 50A en paralelo) el que falla, lo más probable es que sea uno solo de los tres. Entonces bastaría sustituir el magneto defectuoso por otro de 50A.
O posiblemente baste desconectar el magneto defectuoso. Entonces tendrías un magneto de 100A, en vez de 150A, que veo bastante probable ser suficiente para tu consumo.

Me explico: Si un magneto de los tres es defectuoso y salta al llegar a 10A, por ejemplo, esto significa que la intensidad total en la línea era de 30A. Si se desconecta ese magneto defectuoso, la línea aguantaría 2*50A=100A, antes de saltar el magneto.

La semana que viene, vuelvo y lo pruebo todo, muchas gracias.

Lo que me tenía calentandome la cabeza, es que un amigo me dijo lo que puse en otro post, me dijo que cada vaso de las baterías tenía dos mil y pico watios y entonces al estar puestas en serie, no podía dejar pasar más de esa cantidad.....

Enviado desde mi SM-G930F mediante Tapatalk

Iniciado por josemvilchez

La semana que viene, vuelvo y lo pruebo todo, muchas gracias.

He ampliado mi post #28, añadiendo una tercera opción (la de la polaridad).

Iniciado por josemvilchez

... un amigo ... me dijo que cada vaso ... tenía dos mil y pico watios y entonces al estar puestas en serie, no podía dejar pasar más de esa cantidad ...

Tienes 12 vasos de 1050Ah C100 (unos 700Ah C10), conectados en serie, sumando 700Ah C10 a 24V
24V * 700Ah = 16.8kWh C10 - esto es la capacidad de tus baterías. Cada vaso tiene 1400Wh C10 (o 2100Wh C100).

No sé lo que dijo tu amigo o si le entendiste mal, pero tus baterías no tienen nada que ver con que salte el magneto. Pueden con 150A y muchos más. La capacidad no está en relación directa con la intensidad máxima de descarga.

Iniciado por el_cobarde

He ampliado mi post #28, añadiendo una tercera opción (la de la polaridad).



Tienes 12 vasos de 1050Ah C100 (unos 700Ah C10), conectados en serie, sumando 700Ah C10 a 24V
24V * 700Ah = 16.8kWh C10 - esto es la capacidad de tus baterías. Cada vaso tiene 1400Wh C10 (o 2100Wh C100).

No sé lo que dijo tu amigo o si le entendiste mal, pero tus baterías no tienen nada que ver con que salte el magneto. Pueden con 150A y muchos más. La capacidad no está en relación directa con la intensidad máxima de descarga.

Muchas gracias por la aclaración

Enviado desde mi SM-G930F mediante Tapatalk

Iniciado por el_cobarde

No sé si los 3 magnetos de 50A son independientes, o si salta uno de ellos, hace saltar los tres.

Tienes razon. La segunda opcion es la correcta (si salta uno de ellos, hace saltar los tres.)
en la foto del post 1, se aprecia en la parte izquierda de las palancas de plasticos blanco, la parte mecanica que "solidariza" los 3 automaticos. (un trozo metalico entre cada palanca).
Si cambiaria un solo elemento, tendria que recuperar esta pieza. (igual le valdria uno de 50 que de 60A)

Iniciado por briko

Tienes razon. La segunda opcion es la correcta (si salta uno de ellos, hace saltar los tres.)

Me parecía ser esto. Gracias por confirmarlo.

Si realmente se trata de un magneto roto (uno de los tres), estoy casi seguro que a josemvilchez le bastarían los otros dos de 50A en paralelo (100A, que a 24V son 2400W). O sea, no tendría que comprar magneto nuevo.
Para eso tendría que quitar el magneto defectuoso (nada de puentear, eso lo había dicho mal) y dejar un contacto del "tenedor" libre.

Otro tema es la barrita metálica que "sincroniza" los magnetos:
- josemvilchez puede ponerla y los magnetos (2 o 3) saltarían todos a la vez
- sin esta barrita, empezaría con saltar un magneto, traspasando su intensidad a los otros, que también saltarían inmediatamente, si el primer magneto había saltado con razón
La ventaja de la segunda opción: Si uno de los magnetos salta sin necesidad, el circuito sigue cerrado, funcionando

Iniciado por el_cobarde

Me parecía ser esto. Gracias por confirmarlo.

Si realmente se trata de un magneto roto (uno de los tres), estoy casi seguro que a josemvilchez le bastarían los otros dos de 50A en paralelo (100A, que a 24V son 2400W). O sea, no tendría que comprar magneto nuevo.
Para eso tendría que quitar el magneto defectuoso (nada de puentear, eso lo había dicho mal) y dejar un contacto del "tenedor" libre.

Otro tema es la barrita metálica que "sincroniza" los magnetos:
- josemvilchez puede ponerla y los magnetos (2 o 3) saltarían todos a la vez
- sin esta barrita, empezaría con saltar un magneto, traspasando su intensidad a los otros, que también saltarían inmediatamente, si el primer magneto había saltado con razón
La ventaja de la segunda opción: Si uno de los magnetos salta sin necesidad, el circuito sigue cerrado, funcionando

Mejor lo cambio todo y menos lio, he mirado por internet y he visto estos, a ver si me puedes decir si valen

https://adajusa.es/magnetotermicos-3...0ka-3x80a.html
https://adajusa.es/magnetotermicos-3...3-a-3x63a.html

A ver, tienes un sistema de 24 V con un inversor de 5.000 W. Necesitas un fusible, y solo uno, de unos 200 A, al que sólo llegue un cable de la sección apropiada. Con 1000 Ah, como tengas un corto, de nada te van a servir los tenedores...

- - - - - - - - - - - - - - - - - - -

Si lo vas a poner nuevo, pues hazlo bien.

Iniciado por josemvilchez

Mejor lo cambio todo y menos lio ...

De acuerdo, pero primero comprueba si realmente es el magneto (uno de los tres), el que falla:
Quita el "tenedor" y conecta el cable a solo uno de los magnetos. Haz esto con los tres, uno tras otro.
Cada uno de los magnetos debería aguantar 50A o más.
- Si los 3 magnetos aguantan 50A, no te sirve comprar magneto nuevo, porque el fallo no es este
- Si uno de los magnetos salta a una intensidad mucho más baja, has encontrado el fallo!

En este caso, antes de comprar nada nuevo, prueba con solo los 2 magnetos buenos, posiblemente te bastan 100A.

Estoy con Gabriel, mejor usar un fusible de cuchilla y herramienta adecuada para su uso. Lo pones dentro de una cajita transparente, por seguridad, y listo. Los térmicos para cortar los paneles.

A ver, buenas tardes.

My name is el sol a capazos, ese es el fin de todos nosotros.

Primeramente sois muy, muy osados.
Nuestro compañero tiene un problema con su interruptor automático con aptitud de seccionamiento, apto para funcionar en corriente continua (no como muchos de vosotros os creeis), su intensidad nominal es de 150 A, y añade un tipo de curva U2 que no tengo ni idea de cual es, porque tampoco he podido encontrarlo. Su montaje es totalmente correcto, has hecho bien, de acuerdo con el esquema que adjunta el fabricante, aunque por su tamaño y esquema de montaje, he de añadir:

Este fabricante creo que es asiático (dudemos de su calidad).
El tamaño es demasiado pequeño para ser un interruptor automático de 150 Amperios por cada polo.
Al ser tripolar, más o menos por cada polo su In=50 A.
Cuando conectas el secador, estás demandando (admitiendo el 50% más en otras cosas) 2+1=3 kW, como las baterías están a 12 V, la intensidad de corriente demandada es de 3/24= 125 A, que al quedar repartidos por cada uno de los polos, son 42 A por polo.
Como el interruptor es de 50, admitiendo que tenga un coeficiente reductor por temperatura (el polo central) de 0,8, resulta que la In corregida es de 40 A.
Conclusión, el interruptor tiene una intensidad nominal pequeña.
Debes comprar un interruptor de acuerdo con la potencia de tu inversor: 5 *0.8= 4 kW
4 kW/24 V= 160 A.
Te propongo que compres un MCCB (mouldet case circuit breaker= interruptor de caja o estuche moldeado) de ABB o de Schneider electric, tetrapolar, de 160 A, apto para corriente continua, y enseriliza dos polos positivos y dos polos negativos, con ello acabarán tus problemas.
En cuanto el cable que debes utilizar desde las baterías al interruptor o desde el interruptor al inversor debe ser de sección .... te contesto ahora...

- - - - - - - - - - - - - - - - - - -

Iniciado por nikitto

Estoy con Gabriel, mejor usar un fusible de cuchilla y herramienta adecuada para su uso. Lo pones dentro de una cajita transparente, por seguridad, y listo. Los térmicos para cortar los paneles.

Ojo con los fusibles, si los montais que sean de cuchillas, no utiliceis nunca, nunca, nunca fusibles cilindricos, tendreis problemas con los mismos.

Si teneis fusibles instalados, debeis ir pensando en quitarlos, y sustituirlos por un interruptor automático, pero ojo que no vale cualquiera.

- - - - - - - - - - - - - - - - - - -

Iniciado por el_cobarde

De acuerdo, pero primero comprueba si realmente es el magneto (uno de los tres), el que falla:
Quita el "tenedor" y conecta el cable a solo uno de los magnetos. Haz esto con los tres, uno tras otro.
Cada uno de los magnetos debería aguantar 50A o más.
- Si los 3 magnetos aguantan 50A, no te sirve comprar magneto nuevo, porque el fallo no es este
- Si uno de los magnetos salta a una intensidad mucho más baja, has encontrado el fallo!

En este caso, antes de comprar nada nuevo, prueba con solo los 2 magnetos buenos, posiblemente te bastan 100A.

el tenedor está bien instalado, has seguido lo indicado por el fabricante. Sustituye el interruptor, te he demostrado que es pequeño.

- - - - - - - - - - - - - - - - - - -

Iniciado por josemvilchez

Mejor lo cambio todo y menos lio, he mirado por internet y he visto estos, a ver si me puedes decir si valen

/adajusa.es/magnetotermicos-3-polos/magnetotermico-3-polos-80a-10ka-3x80a.html[/url]
adajusa.es/magnetotermicos-3-polos/magnetotermico-3-polos-63-a-3x63a.html[/url]

si utilizais interruptores como los indicados arriba, la habeis cagado, carecen de poder de corte en DC, si tuvieran que actuar, arderán como aquí en fallas.

- - - - - - - - - - - - - - - - - - -

Si utilizas como método B1 (conductores unipolares bajo tubo) a 30 ºC, te hace falta cable de 1x70.
Si utilizas como método F (conductores unipolares al aire) a 30 ºC, te hace falta cable de 1x50; Iz= 196 A.
En ambos casos he admitido PVC como aislante de los conductores.

Saludos

Voy a contar hasta 10 para que no me saquen tarjeta amarilla otra vez...

Iniciado por elsolacabasos

A ver, buenas tardes.

My name is el sol a capazos, ese es el fin de todos nosotros.

Primeramente sois muy, muy osados.
Nuestro compañero tiene un problema con su interruptor automático con aptitud de seccionamiento, apto para funcionar en corriente continua (no como muchos de vosotros os creeis), su intensidad nominal es de 150 A, y añade un tipo de curva U2 que no tengo ni idea de cual es, porque tampoco he podido encontrarlo. Su montaje es totalmente correcto, has hecho bien, de acuerdo con el esquema que adjunta el fabricante, aunque por su tamaño y esquema de montaje, he de añadir:

Este fabricante creo que es asiático (dudemos de su calidad).
El tamaño es demasiado pequeño para ser un interruptor automático de 150 Amperios por cada polo.
Al ser tripolar, más o menos por cada polo su In=50 A.
Cuando conectas el secador, estás demandando (admitiendo el 50% más en otras cosas) 2+1=3 kW, como las baterías están a 12 V, la intensidad de corriente demandada es de 3/24= 125 A, que al quedar repartidos por cada uno de los polos, son 42 A por polo.
Como el interruptor es de 50, admitiendo que tenga un coeficiente reductor por temperatura (el polo central) de 0,8, resulta que la In corregida es de 40 A.
Conclusión, el interruptor tiene una intensidad nominal pequeña.
Debes comprar un interruptor de acuerdo con la potencia de tu inversor: 5 *0.8= 4 kW
4 kW/24 V= 160 A.
Te propongo que compres un MCCB (mouldet case circuit breaker= interruptor de caja o estuche moldeado) de ABB o de Schneider electric, tetrapolar, de 160 A, apto para corriente continua, y enseriliza dos polos positivos y dos polos negativos, con ello acabarán tus problemas.
En cuanto el cable que debes utilizar desde las baterías al interruptor o desde el interruptor al inversor debe ser de sección .... te contesto ahora...

- - - - - - - - - - - - - - - - - - -



Ojo con los fusibles, si los montais que sean de cuchillas, no utiliceis nunca, nunca, nunca fusibles cilindricos, tendreis problemas con los mismos.

Si teneis fusibles instalados, debeis ir pensando en quitarlos, y sustituirlos por un interruptor automático, pero ojo que no vale cualquiera.

- - - - - - - - - - - - - - - - - - -



el tenedor está bien instalado, has seguido lo indicado por el fabricante. Sustituye el interruptor, te he demostrado que es pequeño.

- - - - - - - - - - - - - - - - - - -



si utilizais interruptores como los indicados arriba, la habeis cagado, carecen de poder de corte en DC, si tuvieran que actuar, arderán como aquí en fallas.

- - - - - - - - - - - - - - - - - - -

Si utilizas como método B1 (conductores unipolares bajo tubo) a 30 ºC, te hace falta cable de 1x70.
Si utilizas como método F (conductores unipolares al aire) a 30 ºC, te hace falta cable de 1x50; Iz= 196 A.
En ambos casos he admitido PVC como aislante de los conductores.

Saludos

Toda esta charla esta muy bien, pero te has equivocado en lo mas basico, es una instalacion a 24V. por lo que los calculos no cuadran con la instalacion.

Madre mía, pues ahora si que me he quedado a cuadros.....

Enviado desde mi SM-G930F mediante Tapatalk

Iniciado por Gabriel 2015

Voy a contar hasta 10 para que no me saquen tarjeta amarilla otra vez...

Hasta 10 no me bastará, tendré que contar hasta 20 ...

- - - - - - - - - - - - - - - - - - -

Iniciado por josemvilchez

Madre mía, pues ahora si que me he quedado a cuadros.....

No te dejes liar, que montar un magneto no es ningún misterio ...

que me he equivocado en cálculos?
donde?

dígame cual es el resultado que está erróneo please.

Aqui:
Cuando conectas el secador, estás demandando (admitiendo el 50% más en otras cosas) 2+1=3 kW, como las baterías están a 12 V, la intensidad de corriente demandada es de 3/24= 125 A, que al quedar repartidos por cada uno de los polos, son 42 A por polo.

luego dices que el termico de 150 es pequeño y recomiendas uno de 160, ¿en serio? ¿10A. es la solucion?
Y eso de enserilizar ¿es un verbo nuevo?

Iniciado por gaulix

Aqui:
Cuando conectas el secador, estás demandando (admitiendo el 50% más en otras cosas) 2+1=3 kW, como las baterías están a 12 V, la intensidad de corriente demandada es de 3/24= 125 A, que al quedar repartidos por cada uno de los polos, son 42 A por polo.

luego dices que el termico de 150 es pequeño y recomiendas uno de 160, ¿en serio? ¿10A. es la solucion?
Y eso de enserilizar ¿es un verbo nuevo?

demandan 2000 W + 1000 W = 3.000 W.
Las baterías de 2 V, están enserializadas, luego su fem son 24 V.
como la potencia activa según Ohm es P =V .I; despejando la I, queda que es igual a la potencia activa respecto a la tensión: 3.000/24 = 125 A.
Al estar repartidos en paralelo los polos (cosa nunca vista anteriormente) (hasta la fecha los interruptores son de 160 A, es el primer que veo de 150 A, cosa más inverosimil), la intensidad de corriente por polo son 42 A.

Admitiendo que parte del calor generado es un sistema adiabático ---> que el polo central del interruptor es el que dispara por sobrecarga, o sea, actúa el disparador térmico del interruptor automático, tras considerar los coeficientes reductores correspondientes.

Ojo porque si la potencia demandada cuando conecta el secador ya son 2 kW, la I son 55 A, sin coeficientes reductores.
luego c.q.d la solución está indicada anteriormente.
Saludos

- - - - - - - - - - - - - - - - - - -

Unas fotos os convencerán

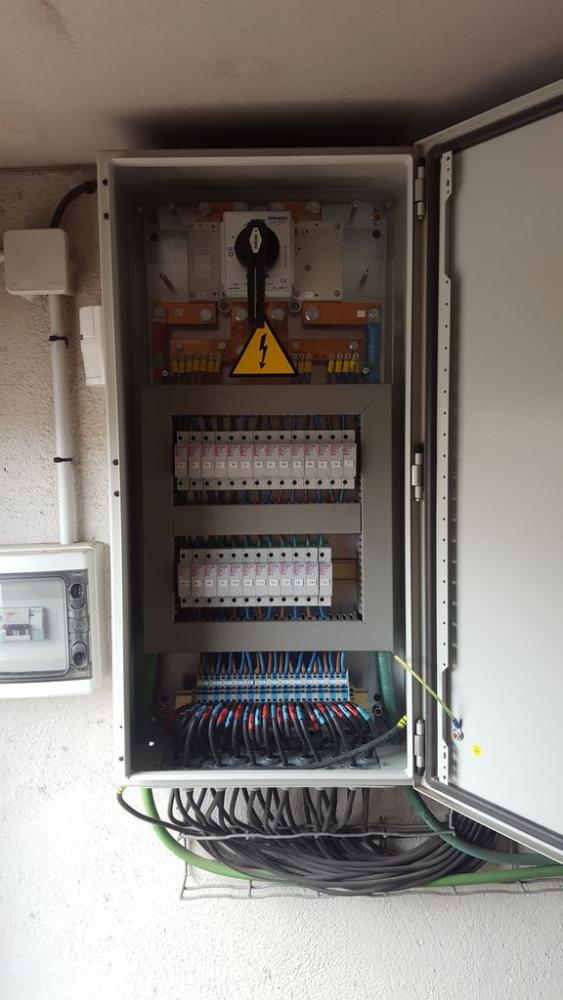

cuadro de una central PV conectada a red como plan de pensiones

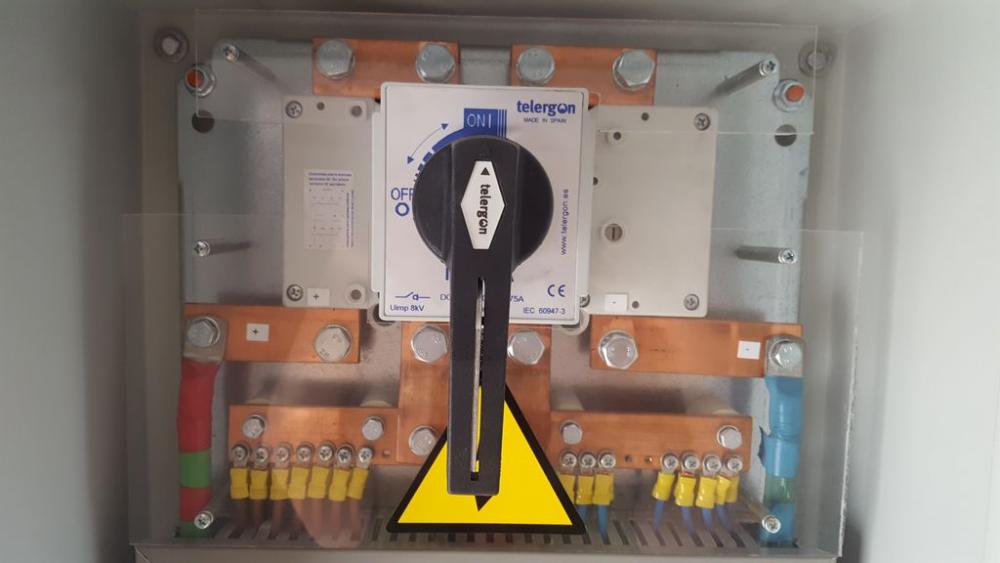

detalle del interruptor con aptitud para seccionamiento


tiene una Ith de 250 A,
DC 22A-Udc 900 V-175 A. Fabricado según la 60947-3

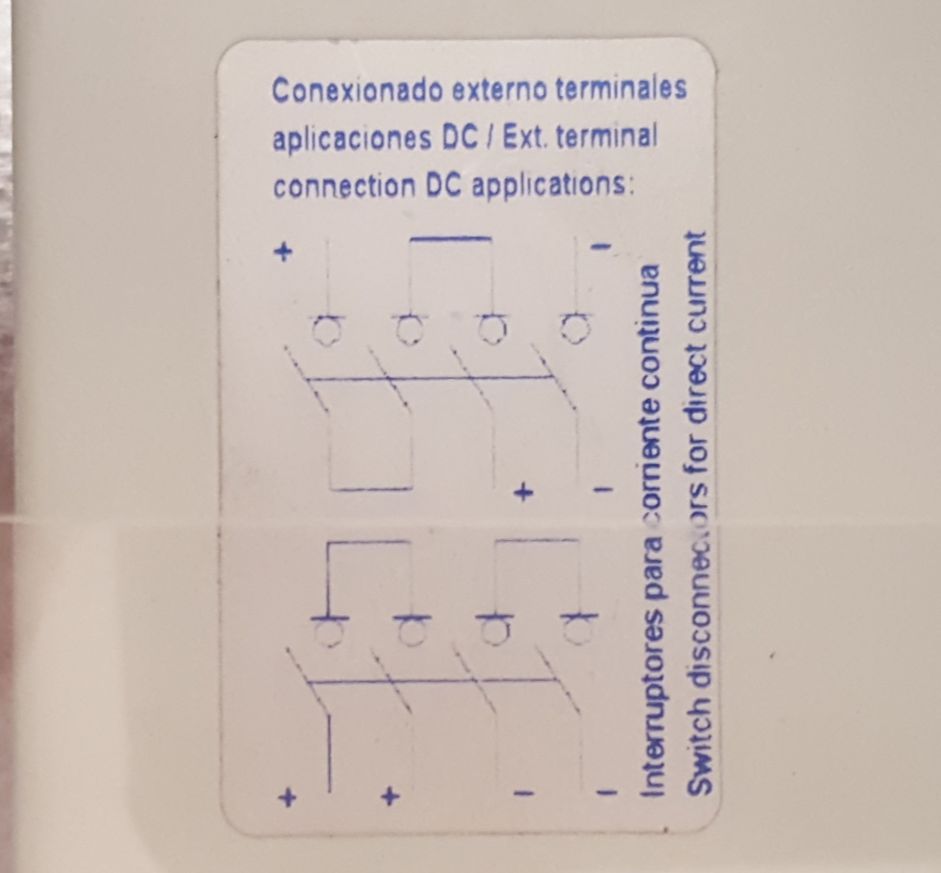

fijaros en las series de los polos a pares: en la izquierda por debajo sale el terminal positivo, debajo del mismo está el string, con los siete cables de entrada.

Al fin y al cabo, los instaladores han hecho caso a lo indicado por el fabricante en la etiqueta que está a la izquierda del interruptor

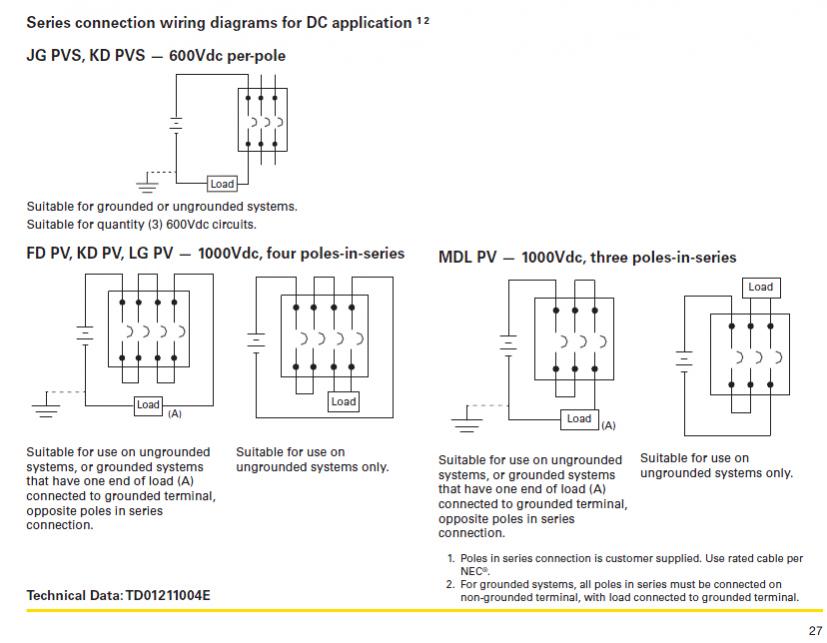

Fijaros en lo que dice este catálogo:

fuente: solar circuit protection application Guide de EATON

Iniciado por elsolacabasos

demandan 2000 W + 1000 W = 3.000 W.
Las baterías de 2 V, están enserializadas, luego su fem son 24 V.
como la potencia activa según Ohm es P =V .I; despejando la I, queda que es igual a la potencia activa respecto a la tensión: 3.000/24 = 125 A.
Al estar repartidos en paralelo los polos (cosa nunca vista anteriormente) (hasta la fecha los interruptores son de 160 A, es el primer que veo de 150 A, cosa más inverosimil), la intensidad de corriente por polo son 42 A.

Admitiendo que parte del calor generado es un sistema adiabático ---> que el polo central del interruptor es el que dispara por sobrecarga, o sea, actúa el disparador térmico del interruptor automático, tras considerar los coeficientes reductores correspondientes.

Ojo porque si la potencia demandada cuando conecta el secador ya son 2 kW, la I son 55 A, sin coeficientes reductores.
luego c.q.d la solución está indicada anteriormente.
Saludos

- - - - - - - - - - - - - - - - - - -

Unas fotos os convencerán
cuadro de una central PV conectada a red como plan de pensiones

Pues no, no creo que me convenzas ni a mí ni a nadie, y no te vendría mal aprender a calcular un fusible y el cable apropiado.

- - - - - - - - - - - - - - - - - - -

Para empezar, por qué calculas la intensidad del fusible como 4000 W/24 V? En el caso más desfavorable, sería 5000 W/(tensión de corte por sub-tensión del inversor *rendimiento del inversor)
Es decir, en el caso del forero, 5000 W/22*0.9) =252 A.
Como uno sabe que los fusibles soportan sin fundirse 1,35 veces la intensidad nominal, el forero puede colocar tranquilamente un fusible de 200 A.

- - - - - - - - - - - - - - - - - - -

Ahora que ya tenemos el fusible, vamos a ver el cable. Qué intensidad de cortocircuito has considerado? Has calculado la sección del cable a cortocircuito? Si es así, qué tiempo de disparo has considerado? Has tomado como intensidad de cortocircuito un valor fijo, o el más desfavorable, teniendo en cuenta que la resistencia interna equivalente de la batería depende del estado de carga, de los ciclos, de la impedancia del cable que se somete a cortocircuito, y que no podemos decir con alegría que es un valor fijo, como cuando lo suministra la red?

- - - - - - - - - - - - - - - - - - -

Estás seguro que el aislamiento del cable que recomiendas es PVC, o es la cubierta?

- - - - - - - - - - - - - - - - - - -

Estás seguro que el fusible que recomiendas es apropiado para un sistema con baterías?

- - - - - - - - - - - - - - - - - - -

Entonces, vamos a ver qué es lo que recomiendas. Me imagino, que un día cualquiera, con las baterías no muy cargadas y con unos cuantos ciclos ya, la intensidad de cortocircuito es de 1840 A y veo en la tablita del fabricante, que el tiempo de corte de lo que recomiendas, es de sólo 9 s. Sabes qué sección de cable hace falta para parar eso sin quemarse? Probablemente, nunca te lo has planteado. Desde la humildad, uno recomienda lo mismo de siempre, un NH-00, y para esa intensidad misma, el tiempo es de menos de 0,01 s, que casi cualquier cable puede soportar.

- - - - - - - - - - - - - - - - - - -

Conclusión, para controlar unas placas solares, eso que recomiendas pues puede valer, pero para baterías no vale ni para tomar...

- - - - - - - - - - - - - - - - - - -

Dicho esto, el forero, necesita un fusible de 200 A y un cable de 70 mm2, si utiliza un fusible tipo NH-00 claro está.

@elsolacabasos y @Gabriel 2015:
Por favor, no liemos a josemvilches! Os pido seguir con esta discusión en privado. Gracias.

Iniciado por el_cobarde

@elsolacabasos y @Gabriel 2015:
Por favor, no liemos a josemvilches! Os pido seguir con esta discusión en privado. Gracias.

A josemvilches se le ha dicho lo que tiene que hacer.
"Dicho esto, el forero, necesita un fusible de 200 A y un cable de 70 mm2, si utiliza un fusible tipo NH-00 claro está."
Con respecto a lo que dices, no estaba discutiendo, le estaba explicando a este señor como se hacen algunas cosas.

Iniciado por Gabriel 2015

Con respecto a lo que dices, no estaba discutiendo, le estaba explicando a este señor como se hacen algunas cosas.

Sé muy bien lo que dices, Gabriel 2015, y si fuera más joven, probablemente también intentaría explicarle cosas a este señor. Pero mi experiencia me dice, que a este señor no le gusta que le expliquen cosas
Por otro lado temo, que josemvilches no saque provecho de estas explicaciones y de las posibles respuestas
Por esto me parece adecuado, seguir con las explicaciones en privado
Yo, por mi parte, he decidido contar despacito hasta 20 y no comentar los posts de este señor ...

Iniciado por Gabriel 2015

A josemvilches se le ha dicho lo que tiene que hacer.
"Dicho esto, el forero, necesita un fusible de 200 A y un cable de 70 mm2, si utiliza un fusible tipo NH-00 claro está."
.

El fusible NH se calcula para la intensidad nominal o para el pico de arranque? Un amigo tiene un fusible NH2 de 250A para un inversor de 3000w a 24v, por lo que el fusible está calculado para aguantar 6000w. Debería ser de 125A? Con NH00 es suficiente para proteger de batería a inversor?
