Tengo planeado hacer una coneccion en un rancho.
Mis dudas son las siguientes:
Quiero poner 4 paneles de 250w 60 celdas
Controlador mppt 12/ 24 volts
4 Baterias de ciclo profundo trojan 225ah a 6 volts(trabajo a 12 o 24 v)
Mis dudas son las siguientes:
En la iluminación son de 12v puedo hacer una instalación a 12v
puedo ir agregando mas baterias o no?
En dado caso que instale a 24 volt
Espero sus soluciones y gracias
Enviado desde mi LG-K410 mediante Tapatalk
Consejo sistema para mi rancho
Versión para imprimir
- 05/06/2016, 14:50tono_1Consejo sistema para mi rancho
- 06/06/2016, 08:18solflitosRe: Coneccion
[QUOTE=tono_1;313914]
como indicas que solo es para iluminacion la cosa es mas sencilla, pues no necesitas inversor y la combinacion de paneles, regulador y baterias la puedes reconfigurar mas adelante, si en un futuro quisieras ampliar y pasarte a 24v.Cita:
Quiero poner 4 paneles de 250w 60 celdas
Controlador mppt 12/ 24 volts
4 Baterias de ciclo profundo trojan 225ah a 6 volts(trabajo a 12 o 24 v)
Mis dudas son las siguientes:
En la iluminación son de 12v puedo hacer una instalación a 12v
puedo ir agregando mas baterias o no?
En dado caso que instale a 24 volt
para solo iluminacion hacerlo a 12 voltios es la forma mas barata pues es una tension normalizada para bombillas led y demas elementos a base de led, tubos, tiras ...
con solo dos placas de 250w en paralelo podrias obtener una producion de unos 1800w dia en invierno y casi el doble en verano, mas que suficiente para lo que tu quieres. ponlas de 72 celulas y podrias poner un regulador PWM de 50A barato que dado su precio en un futuro no seria una perdida a tener en cuenta. pon solo dos baterias de las que dices y si en un futuro quieres pasarte a 24 v puedes añadir otras dos mas (todas en serie) y ampliar el otro par de placas, y para estas dos placas poner un nuevo regulalador mas, o reemplazar el que tienes con un MPPT en condiciones para las cuatro placas añadir un inversor y pasarte a 220 vCA . En estas circustancias ya no podrias tener iluminacion a 12 VCC tomandola directamente de las baterias. De esta manera las baterias y las placas las podrias seguir reutilizando.
todo es pensarselo. ya nos comentaras. - 06/06/2016, 08:35el_cobardeRe: Coneccion
Lo siento, solflitos, pero no me aclaro, con lo que dices.
Supongo que con "1800w di" quieres decir 1800 Wh/día ?Cita:
Iniciado por solflitos
Un regulador PWM, con placas de 72 células, solo sirve para batería de 24V, no para 12VCita:
Iniciado por solflitos
Te refieres pasar a 24V ?Cita:
Iniciado por solflitos
- Con regulador PWM (a 24V): Todas las placas de 72 células en paraleloCita:
Iniciado por solflitos
- Con regulador MPPT (a 12V o a 24V): Strings de 2 placas seriadas, los strings en paralelo
Con inversor de 220Vca sí se puede tener un circuito separado de baja tensión CC (12V o 24V). Para eso está la salida "Load" del regulador.Cita:
Iniciado por solflitos
Es fácil montar iluminación de 12V con batería de 24V: Se montan grupos de dos bombillas seriadas. Dos bombillas de 12V en serie funcionan a 24V. - 06/06/2016, 09:13solflitosRe: Coneccion
"el cobarde" tienes razon, no suelo entrar en edicion avanzada y corrijo despues de enviar, efectivamente son 1800w día,
he consuldo tablas y he visto PWM's salida 12v con tension de placas en cto abierto de 55 v (xantrex, victron por ejemplo no lo tiene, no he consultado en "chinos"), por supuesto que se desperdicia mas energia cuanto ma celulas excedan de las minimas necesarias.
lo de dos bombillas en serie buena solucion siempre que quepan donde interesa ponerlas. - 06/06/2016, 09:22nikittoRe: ConeccionCita:
Iniciado por el_cobarde

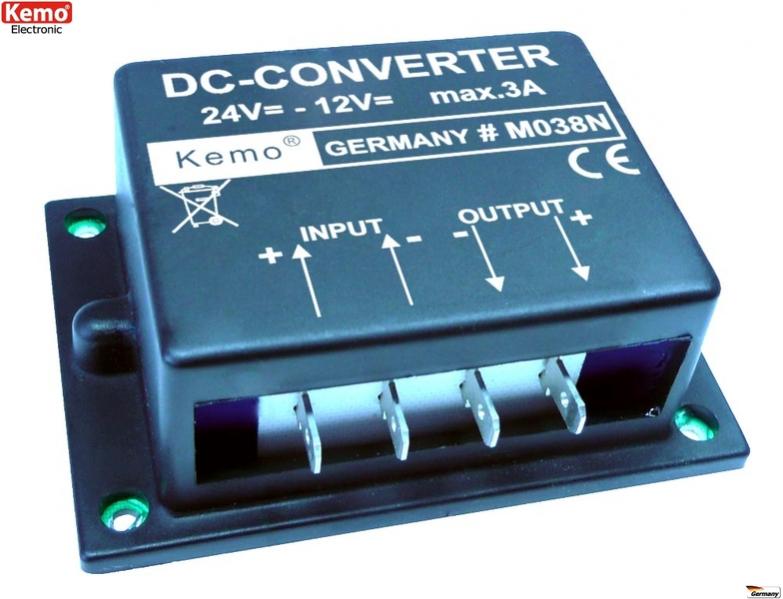

También se puede usar un convertidor, p.e.:Cita:
Iniciado por solflitos
Archivo adjunto 14786 - 06/06/2016, 09:57el_cobardeRe: Coneccion
No lo tomes a mal, solflitos, pero te ruego usar las unidades correctas, de lo contrario la confusión se hace cada vez más grande.
No hay que confundir ni mezclar W con Wh (ni A con Ah), porque son cosas diferentes!
Repito: No son 1800w día, son 1800 Wh/día (1800Wh en un día) !!Cita:
Iniciado por solflitos
W (watio) es una unidad de potencia, Wh (watio multiplicado por hora) es una unidad de energía.
La potencia máxima nominal de 2 placas de 250Wp (watio-pico) son 500W, pero la potencia media son solo unos 200W.
De esta forma, en las 9 horas de sol (como media), se acumulan 1800Wh (200W x 9h = 1800Wh)
El problema no es que el regulador no tenga salida a 12V (muchos la tienen; o alternativamente se conecta la iluminación CC directamente a batería), el problema es el desperdicio de potencia que mencionas.Cita:
Iniciado por solflitos
- Una placa de 72 células trabaja a Ump=36V. Con PWM, a 12V se desperdicia el 67%, aproximadamente (250W --> 83W)
- Una placa de 60 células trabaja a Ump=30V. Con PWM, a 12V se desperdicia el 60%, aproximadamente (250W --> 100W)
- Una placa de 36 células trabaja a Ump=18V. Con PWM, a 12V se desperdicia el 33%, aproximadamente (250W --> 168W)
Por eso he dicho que no hay que usar regulador PWM con placas de 72 células (ni de 60 células). Me parece absurdo, comprar (y pagar por) una placa de 250Wp, para usarla con regulador PWM a 12V como si fuese una placa de 83Wp.
No veo el problema del espacio disponible. Las bombillas en serie (a 24V) se instalan en el mismo sitio donde se instalarían las bombillas en paralelo (a 12V). La única diferencia es que a 24V hay que instalar un número par de bombillas.Cita:
Iniciado por solflitos
- - - - - - - - - - - - - - - - - - -
Sin duda, nikitto. Pero sería una opción más cara y con menor rendimiento.Cita:
Iniciado por nikitto
- 07/06/2016, 04:22tono_1Re: Consejo sistema para mi rancho
Como seria la coneccion de los paneles? disculpen es que casi no se de esto.
Enviado desde mi LG-K410 mediante Tapatalk - 07/06/2016, 07:07el_cobardeRe: Consejo sistema para mi ranchoCon 4 paneles de 250Wp 60 células (1000Wp en total) mucho mejor montar el sistema a 24V.Cita:
Iniciado por tono_1
Si tienes las 4 baterías Trojan de 6V, los conectas todas en serie (24V).
Necesitas regulador MPPT - pero uno que sea MPPT "de verdad", que acepte 100V en entrada FV.
Haces 2 strings (grupos) de 2 paneles en serie, cada string.
Esos dos strings los conectas en paralelo a la entrada del regulador MPPT. - 07/06/2016, 08:16tono_1Re: Consejo sistema para mi rancho
Necesito mi sistema a 12 volts por que tengo un inversor de 12 volts y ya tengo el cableado tirado para la iluminacion led de 5 watts 12 v.
Mi duda es la siguiente por que los paneles van a serie en 24 volts y puedo conectar los 4 paneles en paralelo para la instalacion a 12 volts con el controlador de carga psfangsun 100v/50a( este lo compraría)
Enviado desde mi LG-K410 mediante Tapatalk - 07/06/2016, 08:56el_cobardeRe: Consejo sistema para mi ranchoMejor sería a 24V. Hay inversores chinos para 24V baratos. El cableado de iluminación te sirve igual para 24V, solo tienes que modificar un poco la conexión de las bombillas (grupos de 2 en serie).Cita:
Iniciado por tono_1
Si te entiendo bien, tu inversor es de solo 400W. Uno de 24V sería barato.
Porque la tensión que da un panel de 60 células, cuando hace calor, no basta para batería de 24V!Cita:
Iniciado por tono_1
Hay muchísima información acerca de esta tema en el foro, hasta en este mismo hilo.
1000Wp en placa dan hasta 85A a 12V! No te basta un regulador de 50A!Cita:
Iniciado por tono_1
Fangpusun tambien vende reguladores de 60A y de 80A (copias de los Outback FM). Pero son más caros.
La intensidad máxima a 24V sería solo 42A. Te bastaría el regulador de 50A.
Por eso te digo: Monta el sistema a 24V! Con la iluminación en circuito DC. Y con un inversor pequeño a 24V. El de 12V lo empleas para el coche o lo vendes.
Hasta te saldría más barato: Cableado entre placas y regulador de menos sección y un regulador más económico.
