QUE EQUIPO TIENES

Gracias 6VOLTS.

Cita:

---

Iniciado por martoga

que guapo el sensor, ahora bien me lo imaginaba hay viene la gran pregunta, como sabe en que lado esta la inclinacion, supongo que este sensor a traves del interruptor activara unos reles que desconecte la señal del salida de sensor solar, pero como sabe la polaridad de la corriente al motor, supongo que tendras 3 chivatos que te indica, uno inclinacion derecha, otro inclinacion izquierda, otro cuando esta las placas horizontal,

---

Supongo que te refieres al seguidor de la foto donde tambien está el sensor de viento. Buena pregunta.
El mismo dilema tuve cuando lo hice. Y efectivamente una solución hubiese sido lo que tu dices: 3 switchs para saber hacia donde tendría que ir el actuador de la orientación, con el consiguiente cableado "molestoso".
Pero siempre hay una solución mejor y más sencilla: Si te fijas bien, la orientación se hace posible con 2 actuadores, unidos "en serie". Y como te podrás imaginar, tener las placas en horizontal significa que un actuador está totalmente extendido y el otro totalmente retraido.
Y lo demás te lo dejo a ti. Tómalo como otra pregunta de examen, jejeje

Cita:

---

Iniciado por martoga

y la siguiente pregunta dia con mucho viento, las placas horizontales, el sensor solar hay 2 posibilidades, una que reciba corriente en la entrada, entonces en su salida siempre habra corriente, perjudica al sensor solar, y la otra es que el sensor de viento anule la corriente de entrada del sensor solar.

este sensor de viento se puede adjustar.

---

Cuando actúa el sensor de viento, se desconecta el sensor solar totalmente, y sus salidas quedan desconectadas del circuito. Porque si le das corriente por donde sale, te lo cargas.
Pero es todo algo más complicado: Tambien le puse 2 temporizadores: el primero, para asegurarse de que el viento se mantenga durante unos segundos. Y una vez que se cumple esa condición, entra en juego el 2º temporizador, que mantiene las placas en horizontal durante un tiempo (1/2 o 1 hora, hora por ejemplo). Así te aseguras de que no van a estar "p'arriba y p'abajo" con rachas de viento intermitente.


Tiene un ajuste mecánico, tipo muelle, para configurar la velocidad del viento a la que cierra el contacto y otro ajuste para la velocidad a la que vuelve a abrir.

la verdad piensas en todo, he tenido que recuperar las fotos de tu primer seguidor solar ya que solo le habia digamos hecho por encima un vistazo, ya apenas me acordaba, con lupa he tenido que mirar cada foto porque no apreciaba estos 2 actuadores a final lo he visto, bueno la pregunta cuando los actuadores esta los dos estirados esta las placas a tope a un sentido, cuando estan los dos actuadores a lo maximo recogido esta a tope las placas al sentido contrario, cuando uno esta estirado y el otro no esta en el centro o sea horizontal ya que su recorrido es la mitad.

pero como sabes cuanto tiempo tienes que dar la corriente, me se ocurre 2 respuestas.
simplemente das corrientes durante un tiempo fijo
o calculas la intensidad que cuando el motor haya llegado al tope esta se dispare parando el suministro de corriente a ese motor.

otra cosa supongo que primero pones las placas horizontal y luego bajas la estructura debes ultilizar temporizadores para que haga este orden.


ahora voy a analizar tu segundo seguidor, a gracias por no usar la palabra prohibida

Es muy simple: cuando trabaja el sensor solar, a los dos actuadores les llega la tensión en el mismo sentido, de tal forma que, o los dos se estiran a la vez, o los dos se encojen a la vez. Y así siguen al sol con las órdenes que les da el sensor solar.
Cuando trabaja el sensor de viento, se cambia la polaridad de solo uno de ellos, de tal forma que uno se estira a tope y otro se encoje a tope. Y no me importa saber cual de los dos se estira o se encoje, porque la suma de los dos quedará en el término medio y las placas en horizontal.
Y todo eso se hace con un simple relé que vale 10 euros: ni autómatas ni historias complicadas.



Toda lo hace al mismo tiempo, pues las placas pueden estar orientadas hacia un lado o hacia el otro al mismo tiempo que la estructura está abajo del todo.


¿Cual es la palabra prohibida?:confused:

ya sabes la que hace un reloj.

pues creo lo que he dicho o a menos he querido explicarlo asi, a veces me he dificil explicarme bien me suelo enrolla mucho y a final lo lio, te habras dado cuenta.

si el seguidor se fuera abajo y no se ha puesto horizontal las placas por lo que sea, te pega en la terraza por eso decia el orden

Cita:

---

Iniciado por martoga

si el seguidor se fuera abajo y no se ha puesto horizontal las placas por lo que sea, te pega en la terraza por eso decia el orden

---

Si, te había entendido. Hay espacio suficiente para que las placas puedan girar libremente.

pues sabes lo que te digo, he pensado un monton de cosas para hacer la inclinacion de las placas de mi primer seguidor casero, voy a copiarte sobre los dos actuadores en serie, es sencillo, barato y eficaz, no se si tengo que pagar derecho de autor pero bueno espero que 2 ensaimadas de crema, sea suficiente, ah y en vez de uno dos abrazos.
saludos

Pues yo no lo haría para la idea que tienes de un seguidor de eje inclinado. Yo pondría uno o dos actuadores, para sumar fuerzas y no recorrido. Y para ponerlo horizontal por viento me inventaría otra cosa. En mi caso es diferente, pues tiene un recorrido corto.

dios mio solo se que no se nada, bueno te comento una idea que tenia espero explicarme bien, imaginarte una especie de motor de levantamiento de carga, a traves de un cable, bueno la idea era, ultilizar lo dos extremos uno por cada lado de las placas, digamos una barra vertical al eje central, cada extremo enganchado al un extremo del cable, cuando el motor gira de un lado, estira de un extremo y suerta a la otro, girando las placas en un sentido, cuando gira al reves invertira el giro al otro sentido, a mismo tiempo esta subjectada la inclinacion a traves del cable si poderse modificar por el viento, lo de poner las placas horizontal seran atraves de interruptores para saber el lado que esta en ese momento.

Mi equipo:
-2 placas 80w-una fija y otra con seguidor
-5 baterías 12v 225ah, cargan separadas y descargan separadas o juntas
-2 reguladores steca de 6a
- 1 inversor 12 v 1000 w onda modificada

Cita:

---

Iniciado por diter

Mi equipo:
-2 placas 80w-una fija y otra con seguidor
-5 baterías 12v 225ah, cargan separadas y descargan separadas o juntas
-2 reguladores steca de 6a
- 1 inversor 12 v 1000 w onda modificada

---

gracias diter

Cita:

---

Iniciado por martoga

dios mio solo se que no se nada, bueno te comento una idea que tenia espero explicarme bien, imaginarte una especie de motor de levantamiento de carga, a traves de un cable, bueno la idea era, ultilizar lo dos extremos uno por cada lado de las placas, digamos una barra vertical al eje central, cada extremo enganchado al un extremo del cable, cuando el motor gira de un lado, estira de un extremo y suerta a la otro, girando las placas en un sentido, cuando gira al reves invertira el giro al otro sentido, a mismo tiempo esta subjectada la inclinacion a traves del cable si poderse modificar por el viento, lo de poner las placas horizontal seran atraves de interruptores para saber el lado que esta en ese momento.

---

Olvídate MARTOGA, está todo inventado ya. Lo mejor para tu caso son los actuadores lineales. Es mucho más sencillo. Además ellos ya llevan los limitadores de recorrido, un problema menos. Y apenas tienen holgura. Un motor como tu dices, siempre tiene holgura, por más ajustado que esté. Te lo digo yo que ya he "pasado" por ahí.

bueno otra idea que me quito, gracias por el consejo, estudiare tu seguidor y estos actuadores lineales, la otra idea es engancharlo a unos girasoles pero unicornio me lo descarto y tienes razon porque si decide encender las luces todos en el mismo momento segun el anuncio pues los girasoles se volveran locos y tambien las placas,
mira ahora sale mi lado tonto.

que es renault o citroen

veo que alguien me ha quitado puntos bueno se ve que he ofendido alguien, pues nada si se puede explicar el porque y me pueden dar algun argumento, yo siguere asi, aprediendo, y si lo hago mal que me digan porque...

lo que me sabe mal es no poder dar reputacion a la gente que me ayude

si quieres carlos te envio un disco de freno de un camion o de un autocar ese si que no se rompe.

me has comentado que me iria bien el actuador lineal, y me digiste 2 actuadores entiendo que seria a cada lado, uno se comprime y el otro se alarga, pero como podia hacer que este horinzontal, supongo los tres interruptores ya comentado

a final no ha salido quien me ha quitado puntos, entonces no puedo saber cual es el delito je je je

Hombre, habría que estudiarlo bien el tema de los dos actuadores, pero creo que es mejor poner 2 en paralelo y no 1 a cada lado. Al ser tan largo el eje (6 metros), 1 actuador a 1 metro de cada apoyo en el mismo lado, para repartir el esfuerzo.
La horizontalidad, hay que pensar....

bueno a final son 6 puntos que me han quitado, su argumento es delicate aprender electricidad y deja de romper los hilos que entras, si esto es lo que piensa porque no lo pones para que la gente se entere quien es, o claro tirar la piedra y esconder la mano es facil y es de cobardes, de todas manera no tienes ni idea de lo que se de electricidad y otras cosas, pero claro tu lo sabes todo, yo voy a seguir lo mismo porque se quien eres y si no te gusta no me leas o es que te molesta no se el centro, el mundo no gira en ti a lo mejor es que no lo sabes, yo estoy conseguiendo mi objetivo y sin tu ayuda, de echo ni la quiero, existe los demas foreros que me van ha ayudar y si ellos tiene un problema conmingo estoy seguro que me lo dicen a la cara cosa que tu no haces.

para los demas foreros el motivo de tener mala reputacion es de un solo forero, y si me ha quitado 6 puntos como minimo tiene que ser alguien que esta bien valorado, pero claro la valoracion es subjectiva tambien se consigue estando muchos tiempo en este foro y eso no indica que es un crack.

lo que me imponta es la gente que me ha ayudado y su opinion si que me importa y no el que se esconde

Cita:

---

Iniciado por carlos6025

Hombre, habría que estudiarlo bien el tema de los dos actuadores, pero creo que es mejor poner 2 en paralelo y no 1 a cada lado. Al ser tan largo el eje (6 metros), 1 actuador a 1 metro de cada apoyo en el mismo lado, para repartir el esfuerzo.
La horizontalidad, hay que pensar....

---

he estado mirando diferentes cuotas de inclinacion a los 36 grados tengo el maximo rendimiento, a 30 grados para abajo empienzo a piede redimiento, si lo pongo a 36 grados equivale a 70% de pendiente, es decir que cada metro tengo que subir 70cm, una pasada, asi que voy hacer lo que me aconsejaste voy hacer un seguidor para 4 placas, las medidas son 1 metro de ancho por 2 de alto, es decir que poniendo en dos en dos tendre 4 metros de largo por 2 de ancho, con angulo de 36 grados, o se que si empienzo a 40cm de pared mas 1 metro la mitad de ancho, seria el primer pilar a 1,40 de altura y el ultimo a 1,40 + 2,80, igual a 4,20 de altura, no se lo veo muy alto, que opinas, como me dijiste tengo que hacer muchos dibujos.

saludos

La cosa se complica ¿verdad?

pues si, con cada informacion que voy sacando siempre hay un pero, supongo que hay una solucion, la tendre que buscar, a final veo que es realizado la mejor opcion que es apuntarme a este foro, ya veremos que hago pero asi no me gusta quedara muy mal en la fachada, ya veremos que hare, esta opcion de ponerlas fijas pero si puedo no lo hare asi, esta el eje giratorio pero segun el tuyo mide 6 metros de alto, bueno ya te ire informando.

bueno señores tengo un dilema, os explico a ver que opcion opinais datos sacados del programa que calcular con placas fijas y con seguidor, para empenzar cuando hablo de seguidor me refiero al pilares fijos el seguidor seria en la inclinacion, segun el programa me indica que la altura de un pilar con respecto al otro es de 36 grados, eso equivale mas o menos 70% de inclinacion, es decir de que por cada metro de separacion entre los dos ejes tiene una diferencia de 70cm, la distancia que habia pensado era de 4 metros pues la altura es de 2,80 cm esto va encima de una terraza, demasiado altura entonces pensado y realizando calculos tengo este resultado me gustaria vuestra opinion, mi idea es de 1000w de paneles, 4 paneles de 250w, he puesto un 25% de perdidas:

1 opcion, es realizar un seguidor explicado anteriormente pero sacrificando la altura, en vez de 36grados aconsejado por el programa me iria a 10grados, 20% de pendiente, que es lo mismo que 80cm de altura dando un redimiento de placas de 1360000 al año

2 opcion, ponerlo todo fijo pero colocando otra placa de 250w, segun los datos me sale 1390000 al año. esta opcion el problema creo que hay que a partir de las 15:00 disminuye el rendimiento, y si el consumo puede recaer en las baterias, seria 5 placas

3 opcion, poner 4 placas 250w y otra pero mirando al sur oeste, los datos seria de 1336000 al año, de esta manera me aseguro que por la tarde tengo una placa que cargue, y no abuso tanto de la baterias.

en fin, ya se que 5 placas no se aconseja, todos estos datos simplemente para que se vea la diferencia, que opinais.

saludos

Martoga, según me sugieres en el otro post (Hola de nuevo) paso a describirte mi equipo de FV

4 Placas 72 cel. 180W, conectadas en serie dos a dos y ambas series en paralelo.
1 Regulador Tristar MPPT 45A
1 Inversor/cargador Victron 24/1600
4 Baterías Tojan LP 16 6V 467A C100 conectadas en serie(24V)
1 monitor Tristar TS-RM 2
1 Generador Diésel Pramac5,5 Kva que uso para regar y llenar los depósitos y que no conecto al cargador, porque aún no me ha hecho falta(En caso de necesitarlo, solo tengo que subir un magneto)
1 Generador de gasolina 5Kva de repuesto, para que, si se estropea el diésel, no se me seque el huerto.


Este equipo me "mueve": Un Frigo A++ de 180 cm, 10 lámparas de bajo consumo (Tres son Led 3W), un microondas de 800W (Solo para calentar) una bomba Shurflo 24V, dos televisores de tubo (17" y 21") y sus respectivos sintonizadores de TDT, la campana extractora de la cocina, batidora, los cargadores de los móviles, los repelentes de mosquitos y una lucecita de led, cuando se queda mi nieto a dormir...
Alguna vez, como soy un enreda, enchufo una radial pequeña o un taladro o una lijadora, etc. etc.
Hasta ahora, estoy muy satisfecho, las baterías suelen entrar en flotación alrededor de las 15-16 hrs
En breve pondré fotos.

muchas gracias, tus consumos son muy parecidos a los mios, y encima tiene un frigo, genial, yo me iba a 1000w asi que me sobra. espero ver las fotos, aqui como has dicho hay muy buena gente.

saludos

carlos6025 supongo que me lo habras dicho antes pero ya hay tantas paginas que no se donde esta, me digiste que usabas un monitor vitron, cual modelo es, los datos que almacenar se puede sacar hacia el ordenador o esto lo realiza el outback fm60, para sacar estos datos indistivamente de que dispositivo lo sacas, necesitas un programa, existe este programa, se puede bajar de internet o de la pagina del componente, o necesita un programa como el jepefe.

gracias

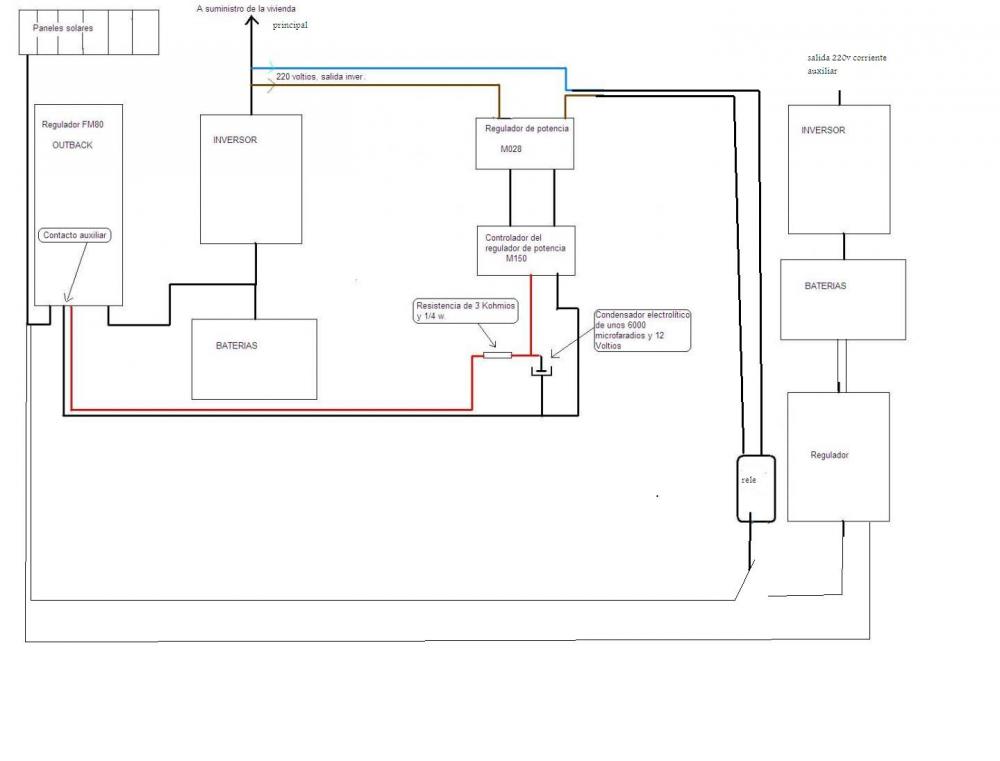

tengo un dibujo echo de un esquema fv me da miedo ponertelo puede ser una buena idea o se un fiasco, puedo aprobar o me mandas a repetir el curso.

bueno te pongo el dibujo no me estires mucho las orejas, estoy seguro que lo vas a entender, es para aprovechar los 2 inversores y la energia que me sobrara los 5 dias de la semana que no este, soy consiente de lo de reguladores en paralelo y lo que me has dicho, pero de esta manera solo se conecta cuando la primeras baterias este a tope, el segundo grupo sera baterias de camion 110ah a 24v, asi no castigo a las principales, como lo ves es posible o no, el otro regulador el secundario sera el precio mas barato.

aqui esta el dibujo, parte lo he sacado de google, he puesto esquemas asombrosos y geniales. y mira me ha salido este je je

Archivo adjunto 5200

pd ser bueno conmigo maestro

Desde mi modesta opinión, cuantos menos trastos, mejor. 1 solo regulador, 1 solo banco de baterias, y si ya tienes dos inversor, o bien lo dejas preparado por si te falla el otro, o una segunda línea a la casa desde ese 2º inversor.
