Tema: Fotografías instalaciones fotovoltaicas aisladas

Iniciado por Conchuo

Esos no son fabricantes, compran las células de desecho de los autenticos fabricantes a bajo precio y montan su panel.

Eso no quiere decir que no funcionen, si son honrados daran una potencia mas o menos aproximada, si no lo son, vete a saber, al no tener que pasar ningún control de calidad ni en el pais de origen ni en el pais de destino, no estan obligados a seleccionar las células, ni a dar una potencia exacta con un + - razonable y competitivo.

Lo mejor en estos casos es hacer la medición en casa y así puedes saber mas o menos que es lo que tienes en el tejado.

Que gran placer verlo escribir Conchuo,he seguido todos los hilos con gran atención sobre vuestras fotos. Impecables. Espero no se ría mucho de las mías...jaja. Tal cual lo ha dicho no son fabricantes. Por aquí he visto alguna placa de BP solar estampada con fecha 1980 andando con las especificaciones casi de fábrica, ah! y también he reparado algun controlador de BP solar a relay y con luces led indicadoras,quizas los recuerde. Todo a relay,paneles y salida de carga....Andan todavía.
Luego les paso una foto de mis panelillos de 10,15 y 20 w agrupados que me dan 3 amp/h para recargar una plomo gel de 12+12 Amp. por diversión.
Incluso un panel de 10W no funcionaba porque se habia pinchado una celda por detrás. Pues bien le hice una operación y a la celda la eliminé con un mini taladro y soldé la anterior con la posterior y andubo de maravillas.Solo había que soldar la parte central de unión que corre a lo largo y eliminé todo el cuerpo de la celda hasta que llegué al vidrio. Solo los locos por diversión en los tiempos libres...ja ja. Luego les paso fotos. Un abrazo desde el otro lado del atlántico.

Un buen panel fotovoltaico, tiene que tener todas las células iguales, es decir de la misma tensión y la misma intensidad, ya que si se cuela una de menor tensión e intensidad, la serie entera se comporta como la de menor tensión e intensidad, por eso los fabricantes de prestigio prueban todas las células una a una y las reagrupan bajo las mismas características, es muy normal que un fabricante haga un panel de 150 Wts. y otro de 160 Wts. la razón no es otra que la elección de las células.

Pero cuando se encuentran con un grupo de células que no dan la talla, ni siquiera para construir el panel de menor Wp, lo que hacen es venderlas a bajo precio para fabricantes de calculadoras o juguetería o cualquier otra actividad que incorpore alguna célula o parte de célula, también las farolitas que se pinchan en los jardines.

Hay empresas que compran este tipo de células y construyen su propio panel, con marca desconocida y con unos valores eléctricos mas que dudosos, ya que las mezclan todas.

Muchos de estos paneles se venden en internet baratos, si tienes suerte te puede valer y si no la tienes, pues has podido perder dinero. Normalmente hay que partir de la base que lo bueno es caro y que lo barato normalmente es malo

Iniciado por Uruguayito

Viendo las imágenes,aquí desde el otro lado del atlántico estamos a años luz de calidad.


Aquí les mando una instalación que usa 3 baterías de coche libre mantenimiento de ciclado superficial de 100AH cada una. Si !, os llamará la atención el paralelo pero bueh!! Era eso o nada. Pienso que así una se ayuda con las otras y el consumo y la carga se reparten. 3 paneles solares de 50 watts c/u. en 12 V. Carga de 54 AMP/D. Consumo de 30AMP/D.Utilización 6 días y uno de descanso por libre del mayordomo y su familia. 2 inversores onda modificada chinos. Uno de 300W para las luces ( 7 bajo consumo de 15Watts 220V y uno de 1000W para la línea de tomacorrientes: uso espóradico para licuadora,batidora,TV+DVD. El inversor de iluminación se enciende a las 8pm y se apaga a las 7am. Regulador de 45 AMP para futura ampliación. Tablero con unadiferencial y una térmica por cada inverter en líneas separadas (LUZ+TOMAS). Las ramas de los árboles se cortaron para no molestar al subir el sol en verano. El mástil se arriostó con 3 vientos por seguridad adicional. Aquí no hay huracanes que sinó ni el galpón queda. Disculpen el armado,ya mejoraremos. Gracias a todos.

hola,

no te creas que por aqui no hay cientos de instalaciones peores que la que has espuesto,y te doy las gracias
solo que por verguenza de no tener el capital necesario para hacerlas no aparesen por aqui.
he visto "aberaciones de instalaciones" que siguen funcionando aun que su nivel de eficiencia estan por los suelos.
quanto a las placas no son caseras eso se ve claro.
sera la fabrica que no tiene las ultimas tecnologias vete tu a saber los años que tienen sus maquinarias.
aqui me despido un gran saludo para ti y una vez mas gracias.

pd. TAVEROK ENHORA BUEN una instalacion preciosa se ve lo bien que haces tu trabajo bien presentado, limpio con gusto y cariño.

Saludos 6 Volts !! Gracias por tus palabras. Muy interesantes tus fotos. Las he visto en el hilo. Ahora estoy embarcado en cubrir 1300W totales con inverter incluído y 10 % pérdidas en 220 V para una nevera. Mantendré al día mis cálculos. Veremos que sale de todo esto.

M parece excelente lka idea.

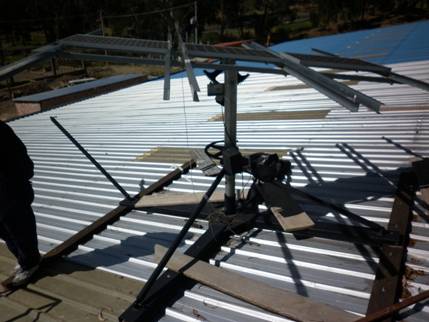

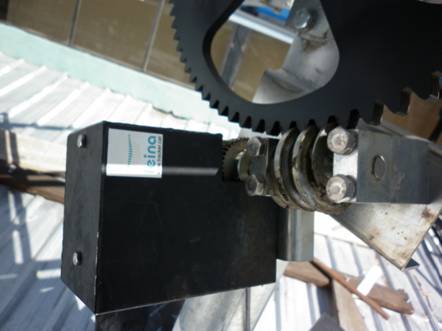

Bueno estas fotos son de un seguidor solar en 2 ejes con accionamiento de motores, en proceso de montaje. Con capacidad de 9 paneles de 55 W.

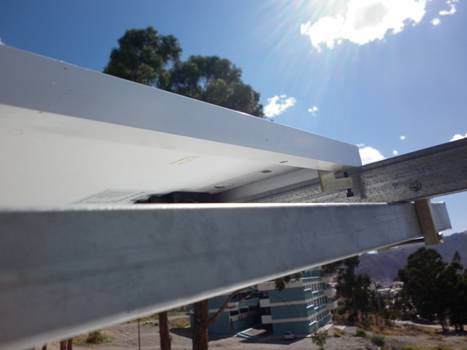

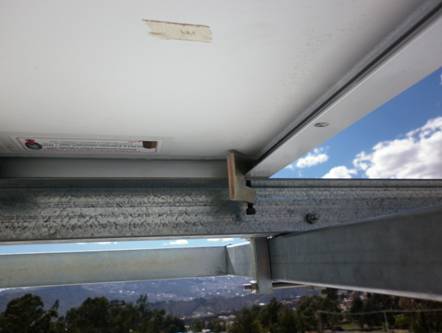

Los elementos de sujeción para los paneles mostradas en las fotos son las adecuadas??
Pd: lamento los errores, soy nuevo en esto....
PERO MIS ESPECTATIVAS DE EXITO MEJORAN CON CADA INTENTO...

cincoosos no ha salido ninguna fotografía, repitelas por favor.

, m cuest sta %&((%&% ... pero las envio.
Una pregunta, estoy diseñando un sistema solar fotovoltaico de entrada deberia ser fijo pero m solicitaron que tenga rastreo solar, no con motores sino mas bien manual. He pensado realizar algun tipo de estructura que tenga 4 posiciones fijas, por las cuatro estaciones del año. Es adecuado? que tipo de estructura sera la mejor? ayuda por favor!

Buenas tardes a todos quiero contaros la odisea que llevamos vivida en casa desde que decidimos optar por la calefaccion de biomasa. Por medio de un amigo contacte com thermo energy empresa ubicada en jaen y encargada de suministrar las calderas ecoforest y de tramitar las subvenciones de la junta de andalucia.Contacte con un comercial que estubo en casa y me lo pinto todo de color de rosa me dijo que no se me veriia ni un solo tubo de la instalacion que la caldera tenia un mantemiento minimo de limpieza como unos cuatro dias sin limpiarla etc etc. Asi que me envian a un montador solo que se tira media mañana sentado en la puerta de mi casa esperando el material para poder empezar a trabajar eso el primer dia, cuando recibe el material empieza a hacer agujeros por toda la casa como si fuera queso de este frances asi que viendo la chapuza paralizo la obra y llamo al jefe de ventas para que vea el destrozo que me estan haciendo y me dice que si quiero que no se vean tubos debo de pagar las rozas que se me hagan cuando a mi me dijo el comercial que no se me veria nada ,al ver que nos enfadamos y le advertimos que no le pagamos un duro decide venir con el ingeniero y al ver el destrozo que es evidente me pide perdon y accede a haceerse con los gastos.Entre tanto tengo un perrito que se me puso malo y lo lleve al veterinario y hablando con el me dice que ha puesto la placa solar y le ha costado 1,150euros y ami la misma 850 euros como hos podeis imaginar llamo al jefe de ventas y lo puso a parir. Despues de esto el jefe de ventas me llama a mi movil y empieza a insultarme y a decirme que le he cagado la cara que me habia puesto un precio especial alucinante pero cierto en fin hay queda la cosa.Cuando me traen la caldera me doy cuenta que viene abollada una pieza me la instalan sin la pieza a esperar la ponen en marcha y me explican por encima el funcionamiento de la caldera y del termostato que me regalaron a dia de hoy lunes 31 de enero 2011 el sistema de limpieza de tubos esta bloqueado el termostato no funciona desde el primer dia los llamas y te dicen que lo tienen en cuenta pero aqui no viene ni dios hoy he llamado a ecoforst galicia les he contado mi caso han sido muy amables y me han escuchado me han derivado a cordoba a una central que tienen ellos donde he podido hablar con un administrativo que me ha tomado nota de mi problema y me a asegurado que intentara solucionar el problema lo antes posible asi que a esperar .Mi consejo tengan cuidado con thermal energy pero mucho cuidado gracis

A ver si te vale esta idea, hay otras mas.


Uploaded with ImageShack.us

Gracias Conchuo, que amable.... pero me crea incertidumbre la idea del pivote en el centro del generador .... te agradeceria me puedas sugerir otras ideas ....
Gracias!!

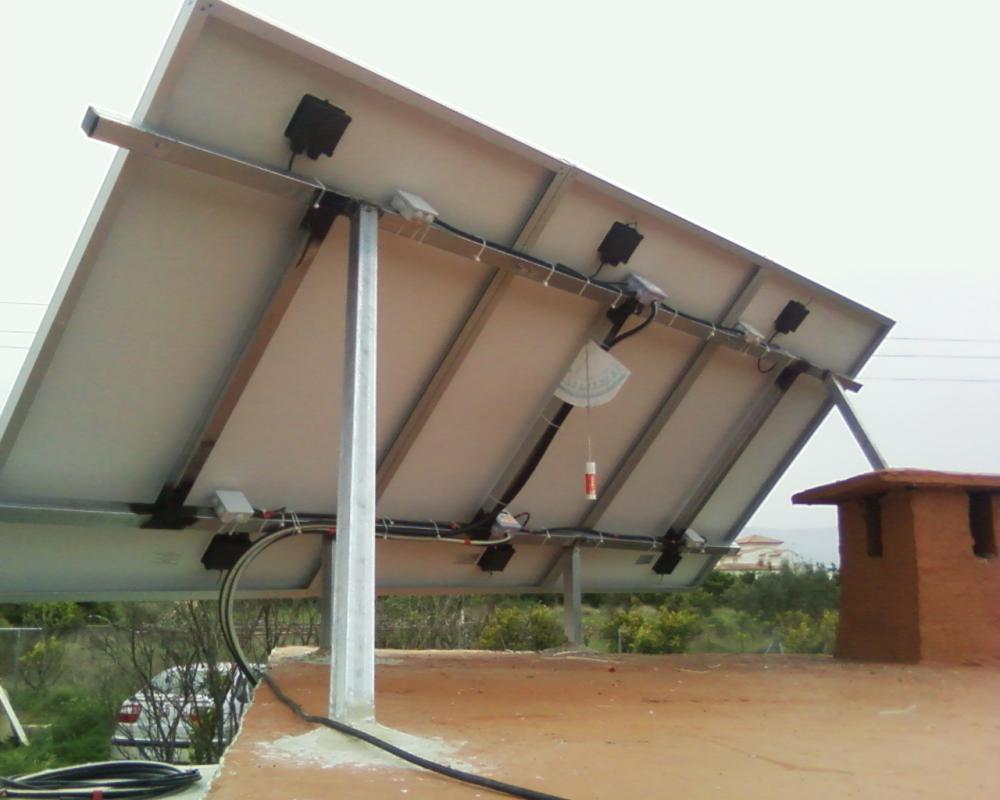

El pivote en el centro no debe crearte incertidumbre, no se trata de una teoría sino de una realidad, esta estructura corresponde como puedes ver en la foto a una instalación de 60 paneles I-159 de Isofotón, cada poste soporta a cuatro paneles, estan instalados en el viso de una loma, donde combate bien el aire, se instalaron hara unos 10/12 años y te aseguro que todavía estan en su soporte funcionando la mar de bien.

Uploaded with ImageShack.us

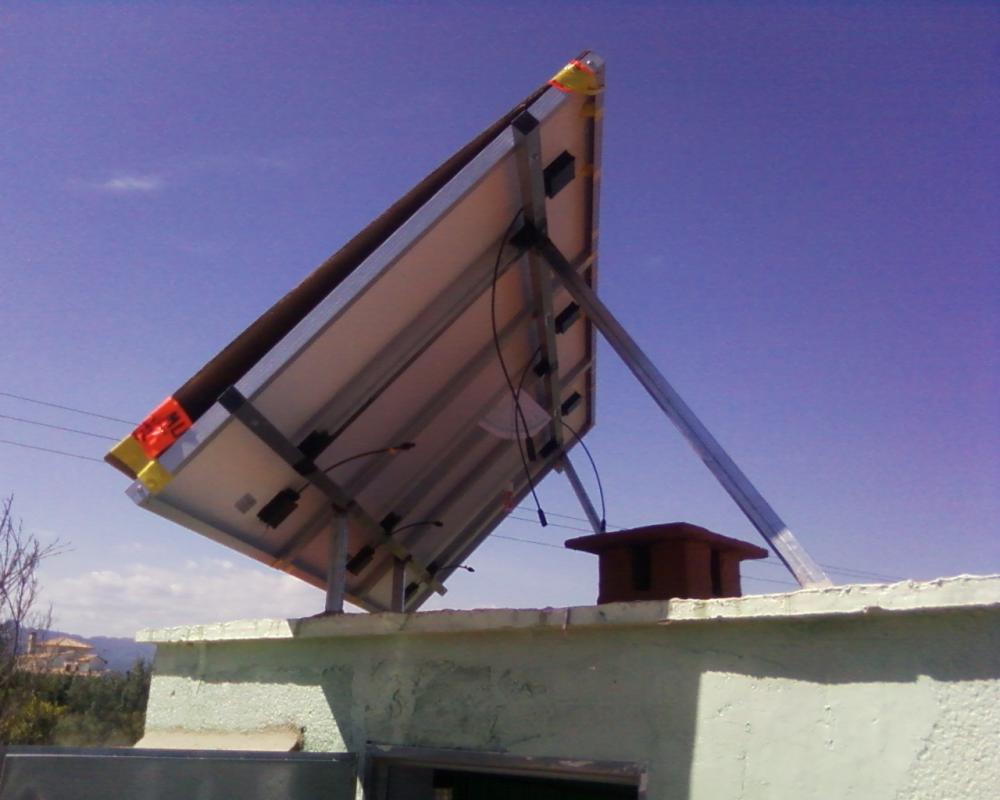

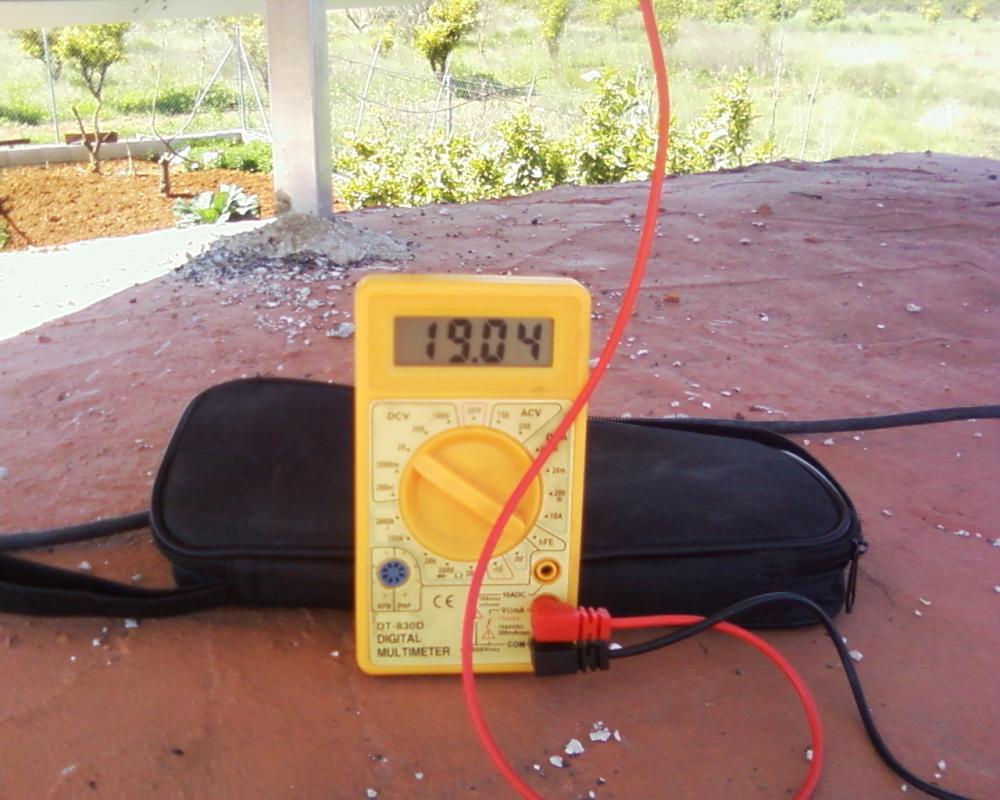

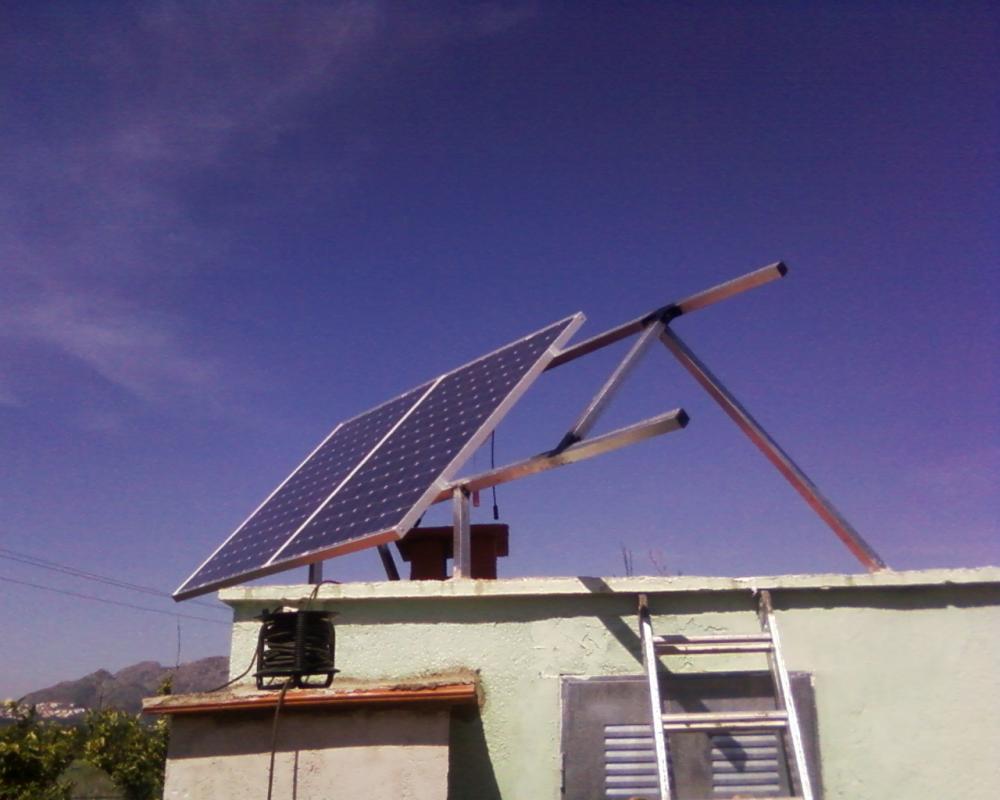

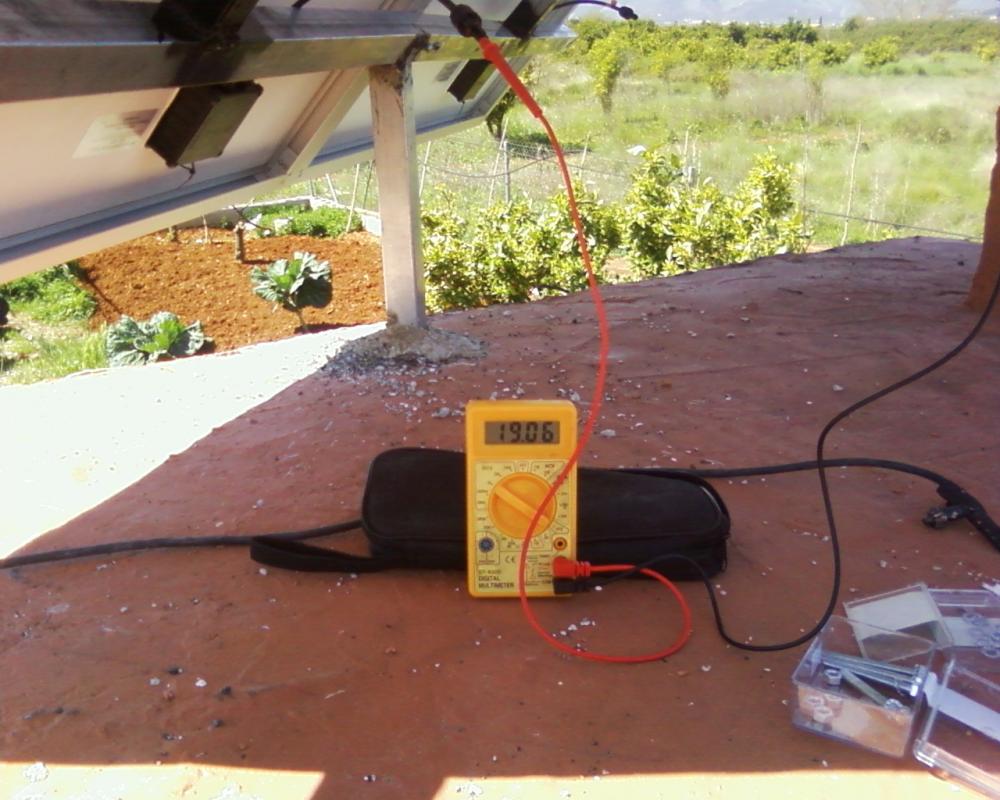

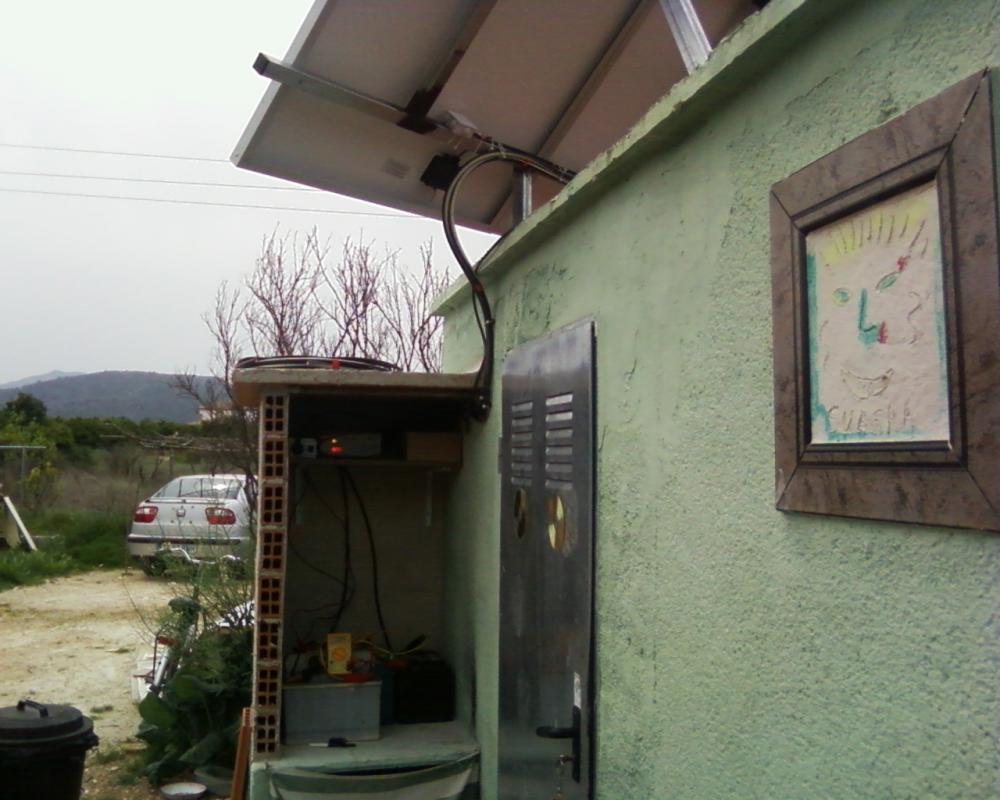

Aqui la mia, aun por terminar, un dato un panel me da 19,4 V, cuando dicen que Pmax(V) 17,4, esto es normal, los otro no los he testeado ya os dire.
Panel GAMESA 165 W / 12 V.

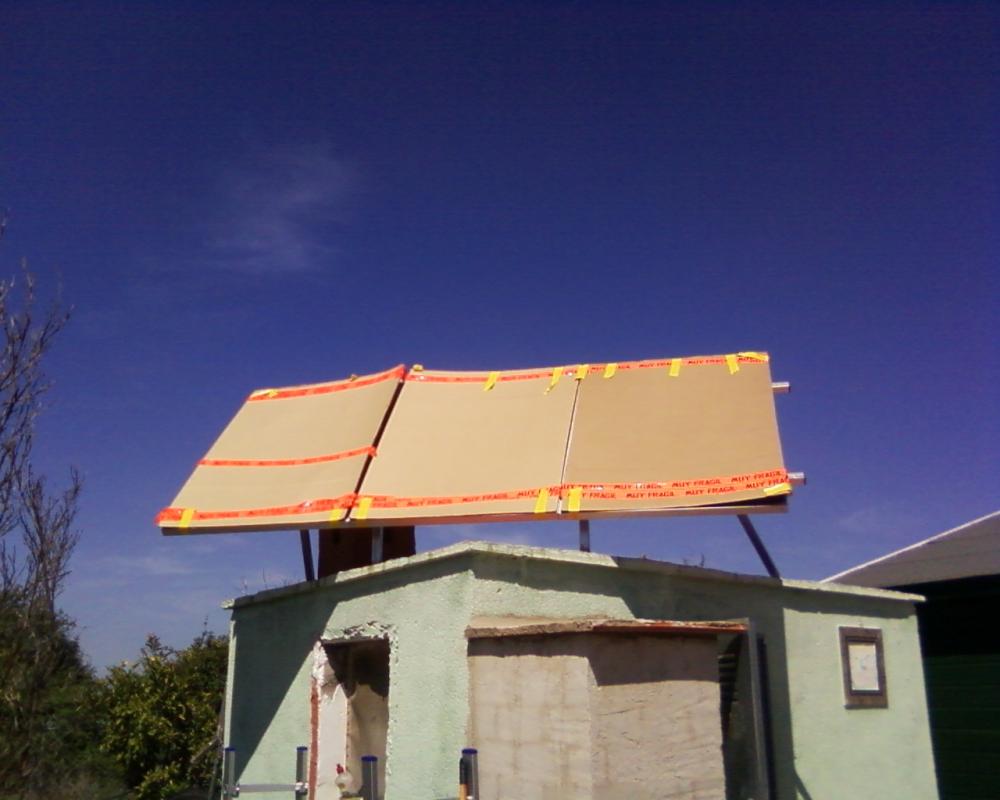

Ha los he tapado, para poner los cables por si las moscas. No es miedo es respecto

Las fotografías no las he podido abrir... es normal que un panel de 12 V. nominales, te de en circuito abierto 20 o 21 V. cuando lo conectas a la batería es cuando te da un rango de tensión que puede oscilar entre unos 12 a 17 V. en función del estado de carga de la batería, eso lo puedes considerar correcto.

Estas midiendo en Voc y es un dato normal ya que se habrán calentado algo.

El banco de baterias es provisional

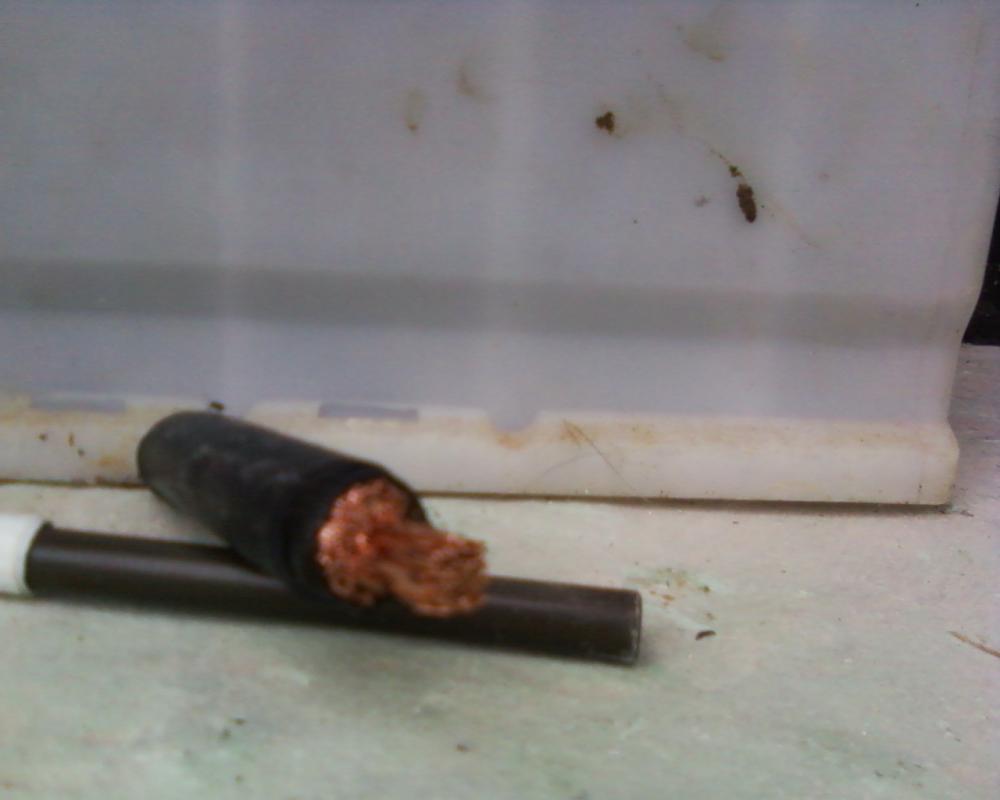

Dejo tetalle, para poder conectar al regulador, he tenido que menguar la secion de cables, ¿ no abra problemas ?

no seguro ke no asi va vien

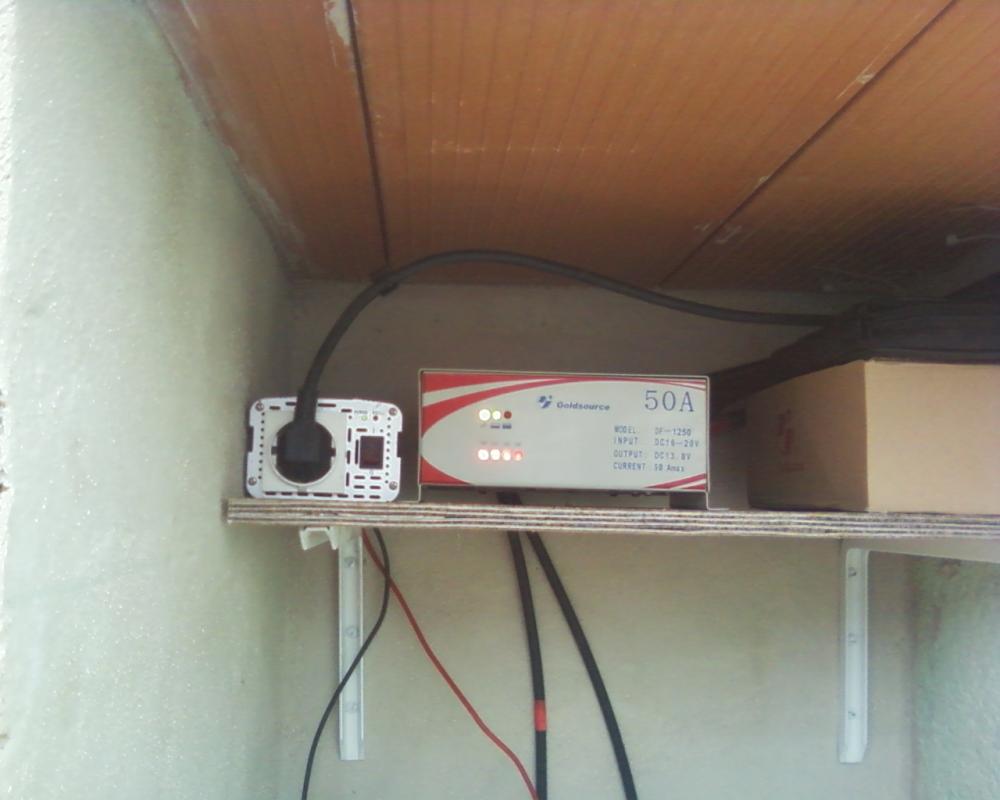

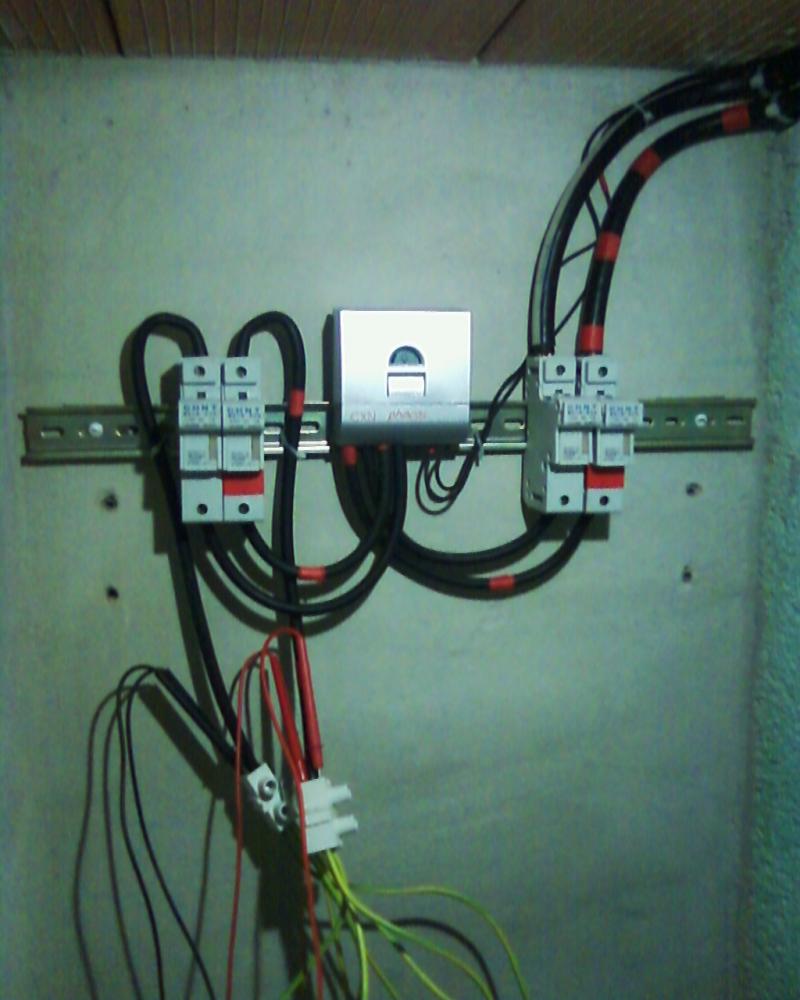

Bueno, como se casco el regulador "chino", a los tres dias, me lo cambiaron por el phocos 40A, y he vuelto ha montar todo de otra manera y con fusibles de 40Amp, de los que se usan en alterna.

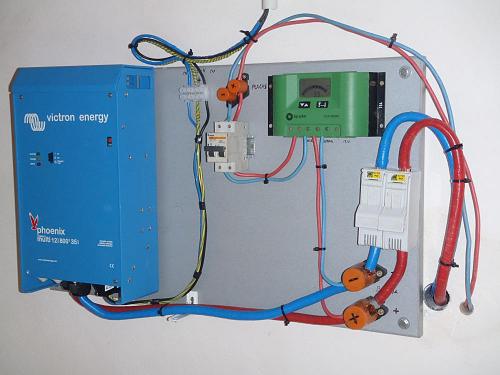

Bueno..pues aqui va la mia... el inversor de 2ª mano... el regulador regalado,todo lo demas lo tenia por casa,posiblemente este todo sobrediensionado,compré un panel de 130 w y una bateria de 360ah 12v

Ese portafusible no está del revés?

Iniciado por Photon

Ese portafusible no está del revés?

No creo...es de los que se abren desde arriba,o sea,si lo pusiera al reves de como esta,el fusible caeria al accionar la palanca,de todas maneras como veras,cortan los dos cables y aparte de la proteccion del circuito es para poder dejar libres las baterias para cualquier operacion en ellas.Creo que los fusibles son de 63 A.

Iniciado por big

Bueno..pues aqui va la mia... el inversor de 2ª mano... el regulador regalado,todo lo demas lo tenia por casa,posiblemente este todo sobrediensionado,compré un panel de 130 w y una bateria de 360ah 12v

Yo conectar´´ia los cables que salen del regulador a la bater´´ia al otro lado de los fusibles ya que esos fusibles son demasiado potentes para los amperios que pasan al cargar la bater´´ia y para proteger esa linea colocar´´ia otro magnetot´´ermico igual al que tienes intercalado en el cable de los paneles.

Pero a efectos de aislar circuitos, te vale como esta con el inconveniente que si cortas la entrada cc al inversor desde los fusibles, te quedas sin cargar las bater´´ias.

Iniciado por Photon

Ese portafusible no está del revés?

He averiguado que si,bueno..correctamente deberia ir la bateria conectada abajo y el resto arriba.Osea que lo que esta al reves es el cableado y no el portafusibles.jejeje

Era pregunta retórica la verdad, tenía claro que si estaba del revés. Cambiando la curva que viene de la pared hacia abajo y resuelto.

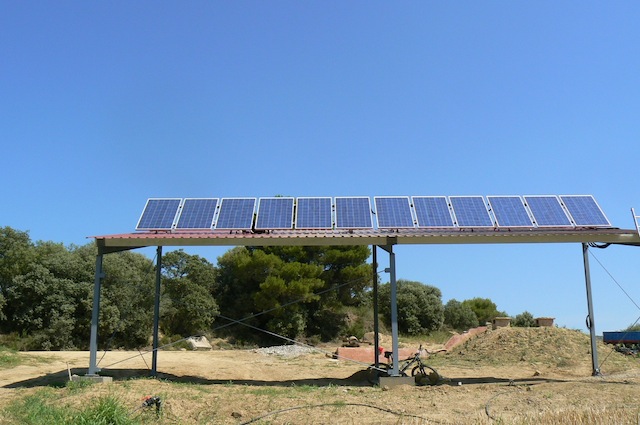

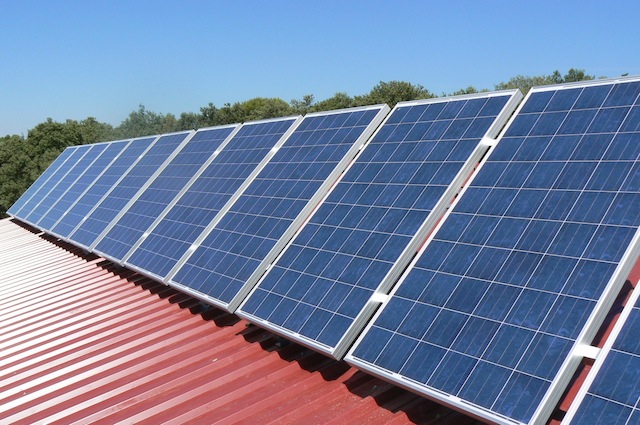

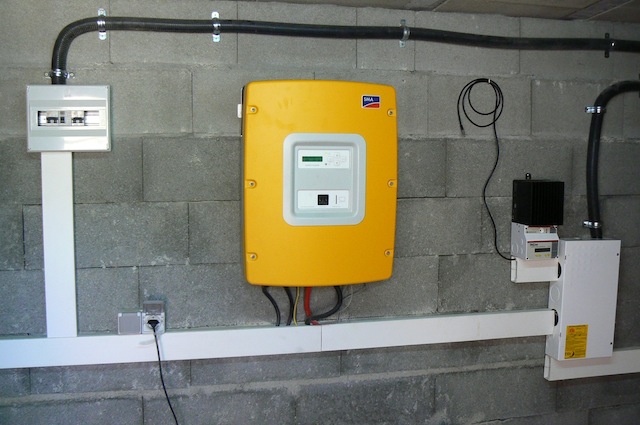

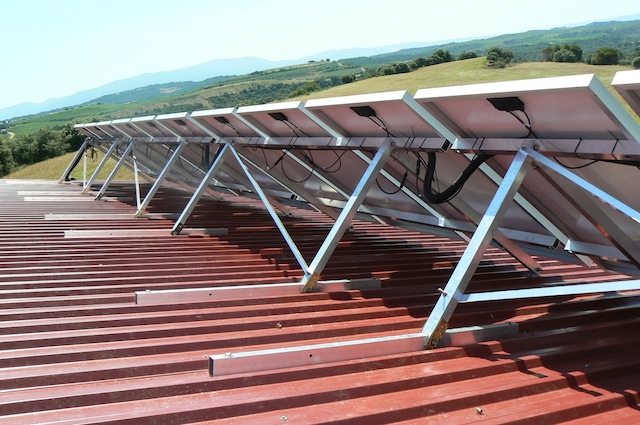

Bueno bueno bueno, despues de MUCHO tiempo de planificacion la sistema FV esta en marcha
- 12 modulos Yingli 235W
- Morningstar MPPT 60A
- SMA sunny island 5048 (shunt instalado para que sabe cuantos Ah entran por el morningstar)
- Baterias de traccion 5 PzS 700, 700Ah (C5)
