Tema: Fotografías instalaciones fotovoltaicas aisladas

Iniciado por Gran Drago

Hola Conchuo, encantado de conocerte estoy deacuerdo que eres un crack

Veo en tu foto en la que muestras la trasera de un campo fotovoltaico de 10 paneles policristalinos, que pones cuatro cajas de conexiones, supongo que has conectado a las dos cajas de los extremos dos paneles y a las otras dos cajas tres paneles en cada una de ellas. Como haces las correspondientes conexiones de los paneles en el interior de ella?, con regleta?, con conectores tipo MC? Después veo que las unes todas las cajas con dos cables de mayor calibre, parecen unos 30 mm? Estos son los que van directamente al regulador de carga no?

Por cierto, sueles conectar los ramales de paneles utilizando los cables que traen de fábrica, ya sea en paralelo o en serie y al final conectar todos los ramales en una única caja y de aquí a regulador o todas las conecciones las haces como en la foto, siempre en caja.

Esa instalación en concreto, recuerdo que va a 24 V. y los paneles son de 12 V. asi que lo que hago es conectar dos paneles en serie y las 5 series en paralelo y voy colocando cajas de empalme a la medida que mas me conviene para poder realizar las conexiones.

Las conexiones de caja a caja van en hilo de 1 x 25 m/m que es el mismo que va desde el campo de paneles hasta la sala de las baterías.

Respondiendo a otra de tus preguntas, siempre utilizo cajas estancas para las conexiones, tanto en el exterior como en el interior y los empalmes con clemas.

Gracias

que opinas de los conectores tipo MC en Y, para conectar paneles? lo digo por lo de hacer los ramales con estos conectores y al final todos en caja para salida a regulador.

En primer saludar a Conchuo ya que ha tenido el detalle de aparecer en las fotos aportadas.

Respecto a las conexiones en Y tienen la limitación de la Intensidad máxima, el requisito de conectores del mismo fabricante y .... precio. Además al final de la serie (serie/paralelo), lo normal es que tengas que salir con una sección que no permiten este tipo de conectores.

Saludos

Entonces si no he entendido mal, lo mejor es cortar el conector que trae la placa y conectar con clemas "en canarias regleta", por lo que entonces se hace necesario el uso de cajas

Los cables que traen de fábrica los paneles, solo valen para medidas pequeñas, por eso lo mejor es cortarlos y empalmarlos mediante clemas con otros de la dimensión correcta utilizando para ello cajas de empalme estancas.

Ahora es diferente que estuviesemos hablando de una instalación de conexión a red, donde es necesario enseriar 10 o mas paneles para alcanzar voltajes de 300 V (+ - ) y relativamente poca intensidad, en cuyo caso se pueden utilizar los cables completos con sus conectores, es para eso para lo que los han diseñado los fabricantes

El liston en este post lo ha dejado Conchuo demasiado alto, mostraré algunas fotos de nuestras instalaciones pero quiero dejar claro que las comparaciones son odiosas...
Bien, pero si me atreveré a hacer un inciso sobre las conexiones de los paneles. Mi recomendación que no corteis ni useis clemas o fichas de empalmes, comprad un soldador de gas de electrónica, (punta como la de un boligrafo) y si bien podeis desoldar aplicando malla de desoldar las conexiones existentes y soldando el nuevo cable en su lugar o bien cortar el cable lo mas cerca posible de la caja de conexiones, introducir un trozo de tubo termoretractil de la medida idonea, estañar los dos cables y soldarlos, una vez haya perdido temperatura correis el tubo termoretractil, lo colocais aplicais calor con un mechero y voilá...
Os digo por experiencia que en esta peninsula nuestra existen unas mosquitas muy pequeñas, algo mas grandes que pulga que tienen la "buena" constumbre de introducirse en todo aquello que desprende calor, radiofrecuencia, o algun pequeño campo electromagnetico. No es la primera vez que se "instalan" en las clemas o fichas de conexiones, anidan y desprenden un acido apestoso que corroe los cables, o donde se situen. Aqui en Extremadura es la principal averia de los amplificadores de antena, son mas dañinos que la salina maritima, llegando como os he dicho a corroer los cables.

Iniciado por TAVEROK

Bien, pero si me atreveré a hacer un inciso sobre las conexiones de los paneles. Mi recomendación que no corteis ni useis clemas o fichas de empalmes, comprad un soldador de gas de electrónica, (punta como la de un boligrafo) y si bien podeis desoldar aplicando malla de desoldar las conexiones existentes y soldando el nuevo cable en su lugar o bien cortar el cable lo mas cerca posible de la caja de conexiones, introducir un trozo de tubo termoretractil de la medida idonea, estañar los dos cables y soldarlos, una vez haya perdido temperatura correis el tubo termoretractil, lo colocais aplicais calor con un mechero y voilá...

Hombre eso ya es de libro, nosotros por aqui abajo no tenemos ese mosquito que mencionas, eso también se arreglaría echandole a las conexiones un poco de grasa en spray, lo que desde luego es importante es colocar prensasestopa en las salidas y entradas de la caja estanca o en su defecto ajustar el cable lo mejor posible y echarle silicona por el interior antes de colocar la tapa, porque si no se crea un nido ideal para insectos de todo tipo.

Animaros y vamos a ver esas fotos, que yo también tuve mis comienzos y no estaban muy conseguidas esteticamente, poco a poco y con voluntad se va mejorando. ¡Animaros!

Bueno a ver si puedo colgar algunas fotos.

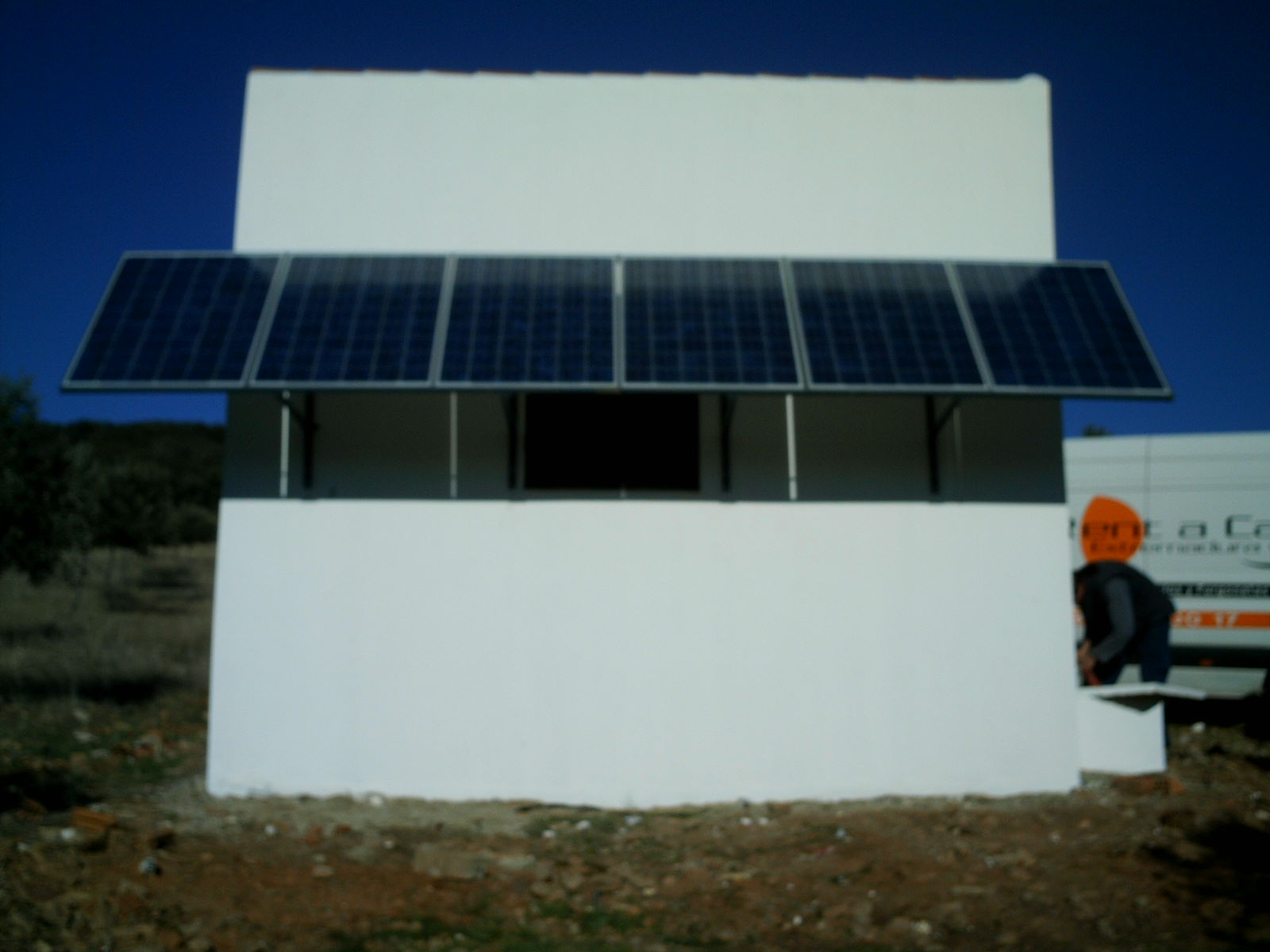

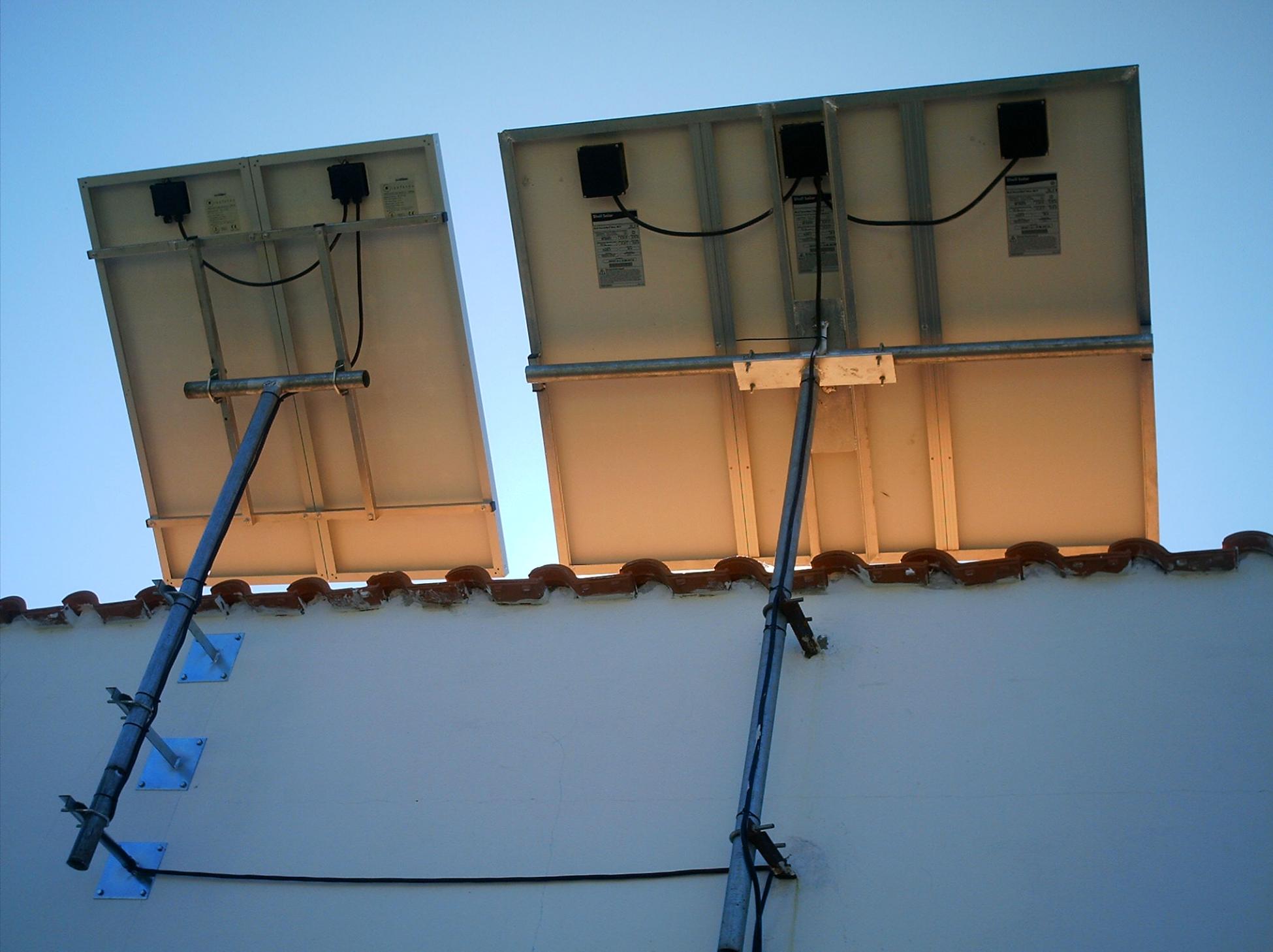

En esta os muestro un par de formas de fijar los modulos al mastil de pared, ideal para instalaciones pequeñas, como vereis siempre hago las conexiones dentro de la caja, (siempre que la caja sea desmontable claro) y siempre que puedo las sueldo con estaño de electrónica.

Puedo aportar estas fotos de una cuadra, la que el dueño quiso iluminar con solar.
Está encantado de la vida.

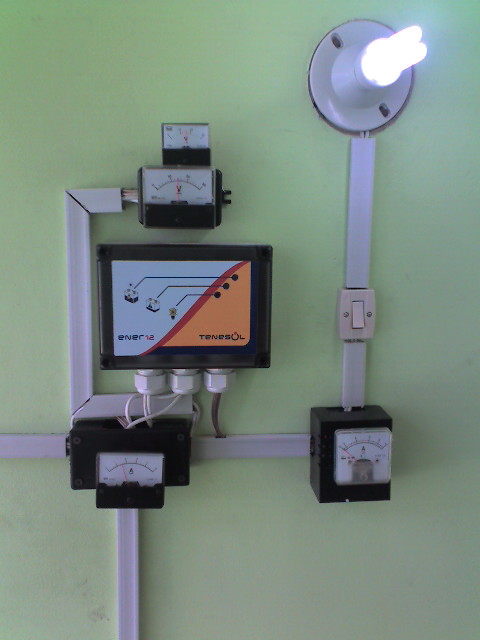

El regulador está dentro del cuadro, conexiones con mc.
Saludos

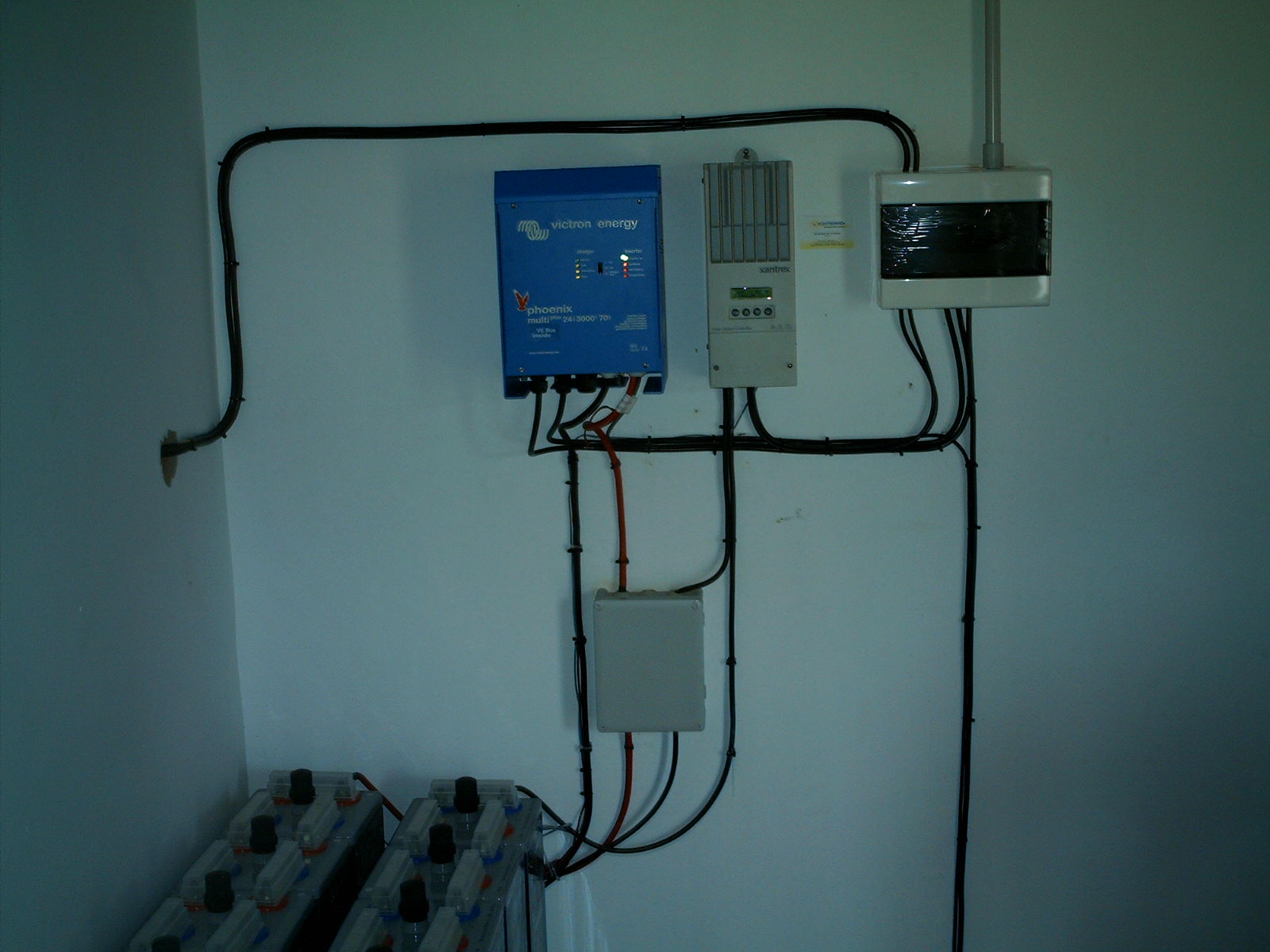

Aporto otras tres fotografias de una instalación realizada en Plena Sierra de Zalamea de la Serena para vivienda Rural y puesto de caza. El inversor es 3000VA a 24v, las baterias de 1550amp C100 Hoppeker, el MPPT de Xantrex, placas de 200w a 24v Conergy, unidad de control dos ramas de paneles un termico por rama, protección de red con diferencial y magnetotermico, tambien un térmico de proteccion para una linea auxiliar de 12v para alumbrado de emergencia. En la caja blanca hay dos fusibles de cuchillo uno para el inversor de 150 amp y otro de 50 para el controlodaor MPPT. Tambien dispone de tierra
y otro cable que se ve desde el inversor hasta abajo es el que arranca el grupò electrógeno auxiliar. Deciros que las placas van de tres en tres sumando tensión para obtener el maximo rendimiento del equipo en difusa.

Hola, dada la cantidad de visitas no seria recomendable adherir este tema?
saludos

Aceptamos barco !!!!

Hola Conchuo,

queria preguntarte que pensas de la marca SOLENERSA, es que estoy haciendo practicas en una empresa de instalaciones fotovoltaicas en Salamanca y ellos usan los reguladores e inversores de esta marca (es española) Y queria tambien preguntarte ascerca de esta foto que pusite, esas baterias que pusiste cuantos voltios te dan en un final? 24V? y lo que esta arriba son el regulador e Inversor? y por ultimo que marca son las que usas?

muchas gracias por el tiempo.

Iniciado por Conchuo

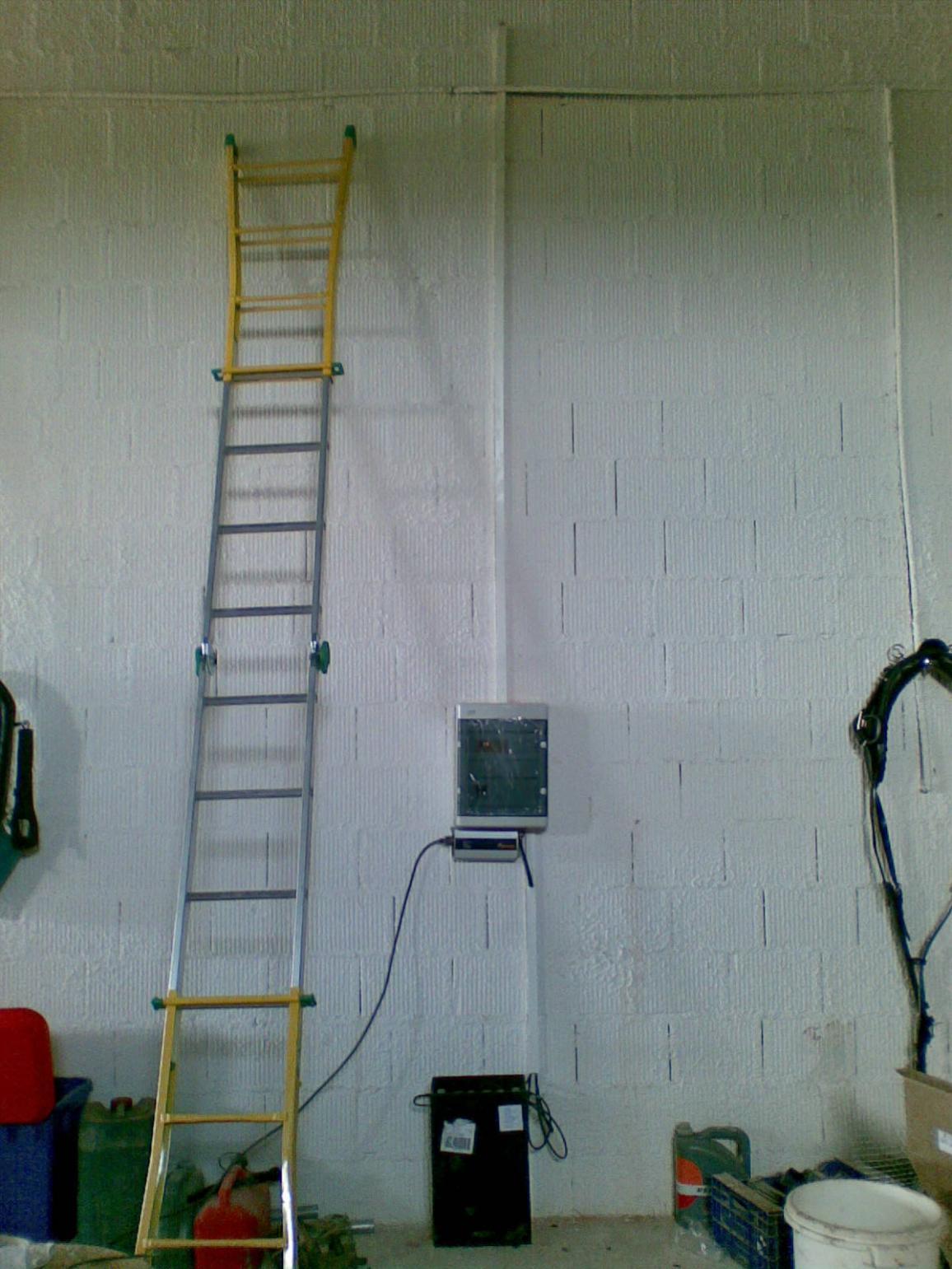

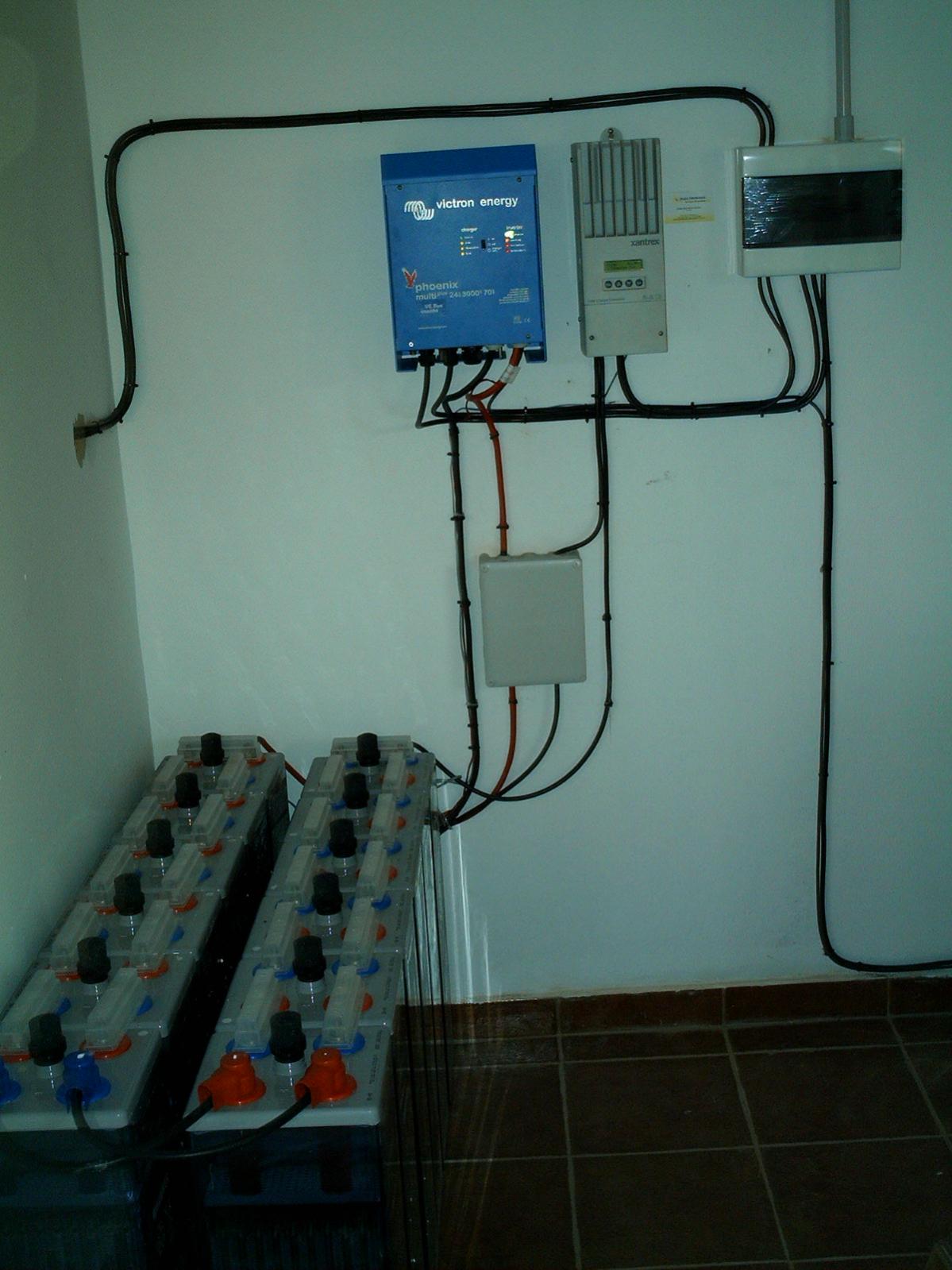

Este es el mismo sistema de instalación interior fotovoltaica, pero con la variedad que se ha hecho un marco (desde hace algún tiempo todas las hacemos así) para colocar el cuadro y el inversor, con la idea de no tener que atornillar directamente sobre la pared, resulta mucho mas limpio, mejor acabado y si algún día hay que mover la instalación de sitio, no deja huella de tacos ni agujeros en la pared, todo el mueble se sotiene con el propio peso de las baterías.

Una pregunta Taverok,

los 6 paneles en la fotografia van conectados en paralelo?

me podes decir que es la caja blanca esta justo arriba de las baterias?

se ve muy limpia y ordenada la instalacion.

por ultimo queria preguntarte que pensas de la marca Solenersa?

muchas gracias por el tiempo.

Iniciado por TAVEROK

Aporto otras tres fotografias de una instalación realizada en Plena Sierra de Zalamea de la Serena para vivienda Rural y puesto de caza. El inversor es 3000VA a 24v, las baterias de 1550amp C100 Hoppeker, el MPPT de Xantrex, placas de 200w a 24v Conergy, unidad de control dos ramas de paneles un termico por rama, protección de red con diferencial y magnetotermico, tambien un térmico de proteccion para una linea auxiliar de 12v para alumbrado de emergencia. En la caja blanca hay dos fusibles de cuchillo uno para el inversor de 150 amp y otro de 50 para el controlodaor MPPT. Tambien dispone de tierra
y otro cable que se ve desde el inversor hasta abajo es el que arranca el grupò electrógeno auxiliar. Deciros que las placas van de tres en tres sumando tensión para obtener el maximo rendimiento del equipo en difusa.

Perdona que te vuelva a molestar pero es que como estoy aprendiendo el asunto por eso a veces no me cuadran las cosas.

porque de la caja negra de cada panel sale solo un cable? es que las instalaciones que he visto hasta el momento salen dos cables el negativo y el positivo, por eso mi pregunta.

gracias por la ayuda

Iniciado por TAVEROK

Bueno a ver si puedo colgar algunas fotos.
En esta os muestro un par de formas de fijar los modulos al mastil de pared, ideal para instalaciones pequeñas, como vereis siempre hago las conexiones dentro de la caja, (siempre que la caja sea desmontable claro) y siempre que puedo las sueldo con estaño de electrónica.

Iniciado por fortunoc

Hola Conchuo,

queria preguntarte que pensas de la marca SOLENERSA, es que estoy haciendo practicas en una empresa de instalaciones fotovoltaicas en Salamanca y ellos usan los reguladores e inversores de esta marca (es española) Y queria tambien preguntarte ascerca de esta foto que pusite, esas baterias que pusiste cuantos voltios te dan en un final? 24V? y lo que esta arriba son el regulador e Inversor? y por ultimo que marca son las que usas?

muchas gracias por el tiempo.

Los materiales de Solenersa, son buenos en general y tienen muy buena relacción precio calidad.

Cada vaso de batería son 2 V. como se conectan en serie, en este caso 6 * 2 = 12 Voltios

En general todas las marcas que se venden en la actualidad son buenas, es importante asegurarte el servio postventa.

Fortunoc:
Los seis paneles van de tres en tres, es decir 3 en serie que nos daria una tension teorica de 72v, (en el mppt tan tensión que entra es la maxima del panel y serian unos 92v) y despues en paralelo, dentro de la caja de proteccion lleva dos termicos de 15 amp donde conecta cada tres paneles y a la salida hago una conexion con hilo rigido entre ampos para hacer la conexion en paralelo, despues ovbiamente a la entrada del MPPT. La caja blanca que se ve encima de las baterias es una caja donde instalo atornillando dos fusibles de cuchillo de las intensidades necesarias, es decir del positivo de la bateria al positivo de salida del MPPT un fusible un poquito inferior a la intensidad maxima de carga, que es el que trae de la casa, para que en caso de algun accidente fortuito salte el de la caja que es mas facil de manipular por el usuario. Pongo otro de la intensidad un poquito inferior a la que consumiria el inversor a su maxima potencia punta así en caso de abuso saltaria y protegeria el inversor.
Mas o menos suel hacerlo así. Siempre estaño los cables incluso dentro de los termicos, la esperiencia me ha enseñado lo que ocurre con un perno mal apretado...

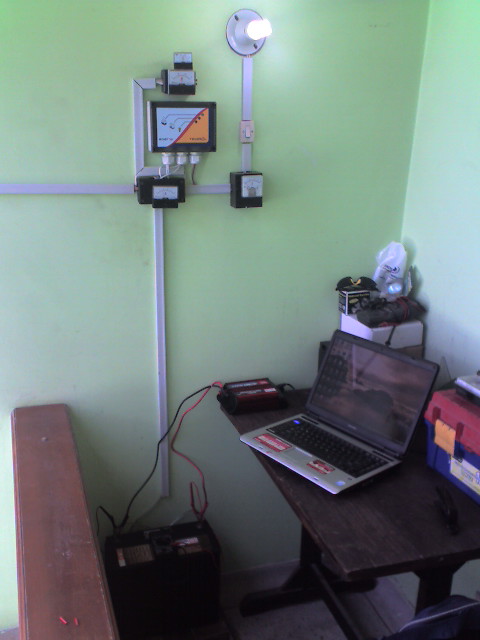

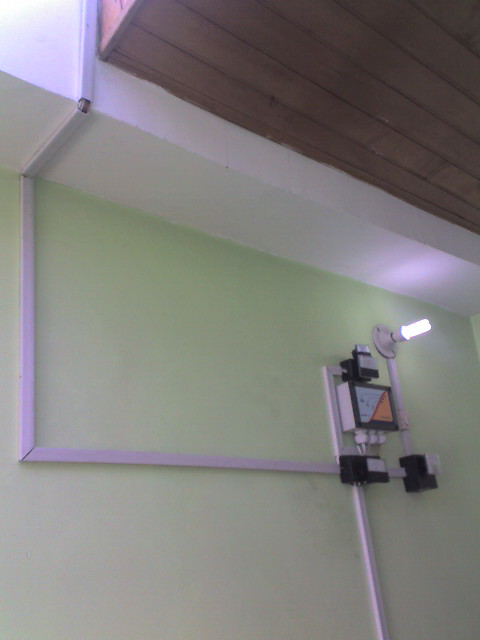

Hola a todos tengo un sistema pequeño de energia solar envio al gunas fotos!!!

¿No se anima nadie mas a subir sus fotos...?

Conchuo gracias por la respuesta.
Tengo aqui unas fotos de una instalacion que hice en las practicas, me podes decir como se suben?

gracias,

Iniciado por Conchuo

¿No se anima nadie mas a subir sus fotos...?

Gracias Taverok por la explicacion,

pero porque usas una tension tan alta siendo una instalacion pequeña? es mejor siempre trabajar a tensiones mas altas que 12V y 24V?

gracias,

Iniciado por TAVEROK

Fortunoc:
Los seis paneles van de tres en tres, es decir 3 en serie que nos daria una tension teorica de 72v, (en el mppt tan tensión que entra es la maxima del panel y serian unos 92v) y despues en paralelo, dentro de la caja de proteccion lleva dos termicos de 15 amp donde conecta cada tres paneles y a la salida hago una conexion con hilo rigido entre ampos para hacer la conexion en paralelo, despues ovbiamente a la entrada del MPPT. La caja blanca que se ve encima de las baterias es una caja donde instalo atornillando dos fusibles de cuchillo de las intensidades necesarias, es decir del positivo de la bateria al positivo de salida del MPPT un fusible un poquito inferior a la intensidad maxima de carga, que es el que trae de la casa, para que en caso de algun accidente fortuito salte el de la caja que es mas facil de manipular por el usuario. Pongo otro de la intensidad un poquito inferior a la que consumiria el inversor a su maxima potencia punta así en caso de abuso saltaria y protegeria el inversor.
Mas o menos suel hacerlo así. Siempre estaño los cables incluso dentro de los termicos, la esperiencia me ha enseñado lo que ocurre con un perno mal apretado...

Iniciado por fortunoc

Conchuo gracias por la respuesta.
Tengo aqui unas fotos de una instalacion que hice en las practicas, me podes decir como se suben?

gracias,

Metete en el Google y escribe.. " Imageshack " y sigue las pautas

Hola,

Alguien tiene fotos de las conexiones electricas? Tengo que pasar de una sección de 25mm2 a 6mm2 y me gustaria ver alguna foto para saber cual es la mejor forma.

Saludos y gracias,

Aprenndiz de todo, para eso se usan cajas de embornado. Son cajas con varias platinas de cobre y taladros de varios diametros donde atornillas el cable de una sección y en otro agujero conectas sus ramales o derivaciones.

Iniciado por TAVEROK

Aprenndiz de todo, para eso se usan cajas de embornado. Son cajas con varias platinas de cobre y taladros de varios diametros donde atornillas el cable de una sección y en otro agujero conectas sus ramales o derivaciones.

El problema de las cajas de embornado para una persona que no es profesional es que no tienes forma de utilizar terminales, ya que no dispones de la máquina adecuada ni te merece la pena comprarla.
