Tema: Fotografías instalaciones fotovoltaicas aisladas

Iniciado por lakenka

Era broma, el_cobarde.

Pero hombre, claro que era broma. Me ha gustado y por eso te la he seguido ...

Ah, que simplemente hayas seleccionado "batería de gel", está bien. Ya tendrá los parámetros de carga correctos, el regulador.

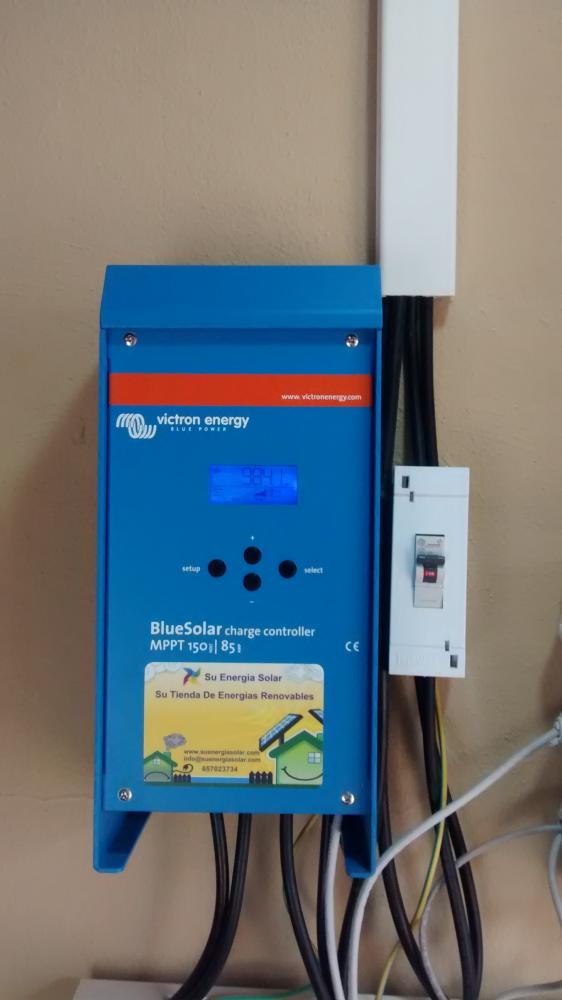

bueno esta es mi instalacion de aislada, llevo ya dos meses con ella y estoy super contento con ella

Enhorabuena, tiene buena pinta, de cuantos amperios son esos vasos?, cuantos wp de panel tienes? de que potencia son? Perdona, pero es que domos muy cotillas aqui.

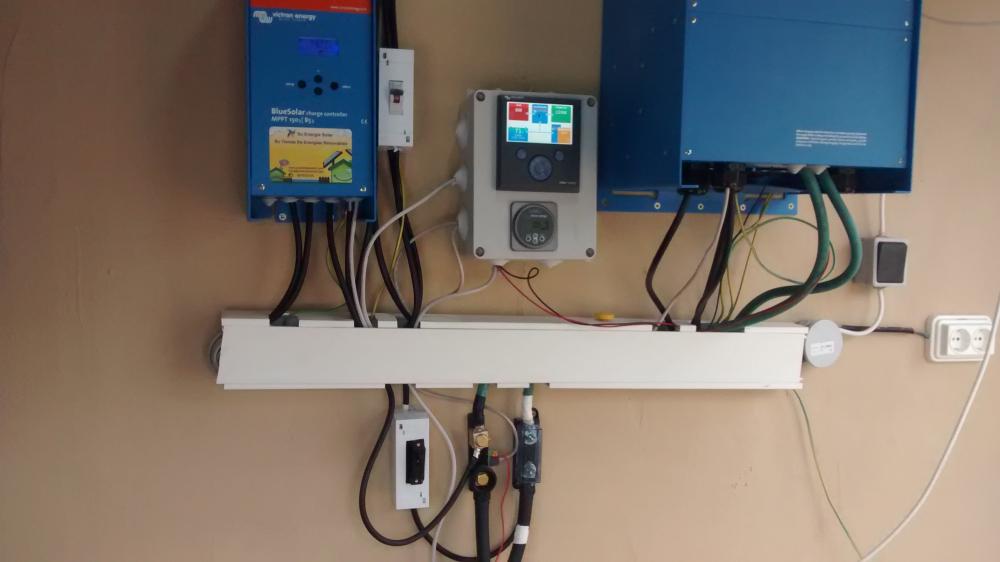

Una instalación a primera vista que tiene muy buena pinta. Imagino las horas pensando y desarrollando el proyecto. Una cosa: junto al cargador se ve un automático y otra cosa parecida debajo de este ¿Qué es cada uno?

Saludos y que la disfrutes.

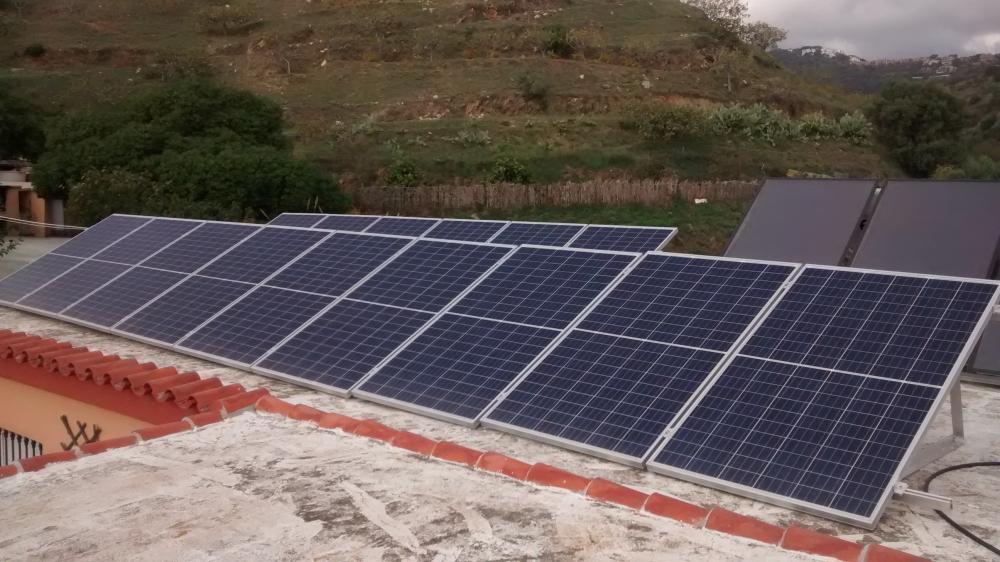

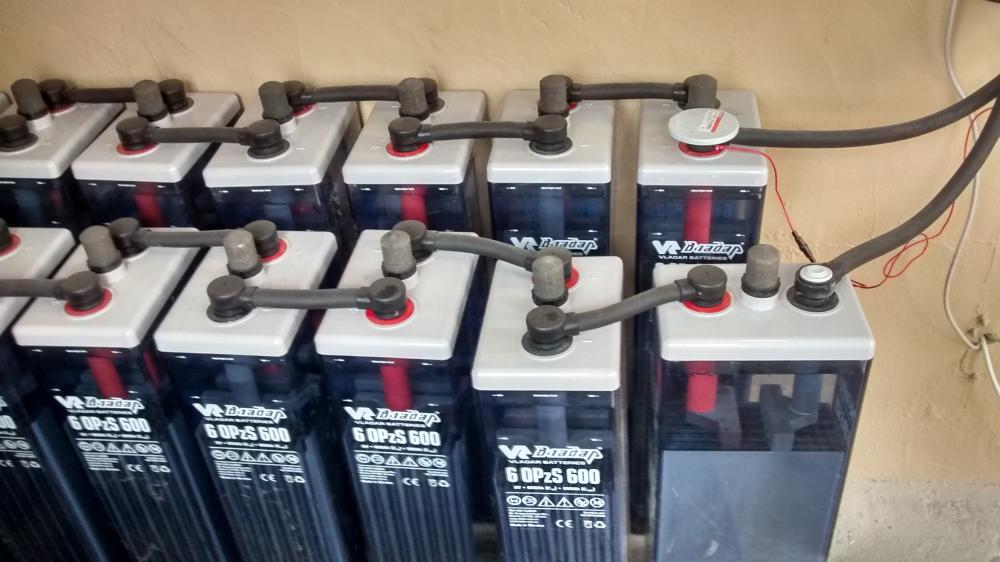

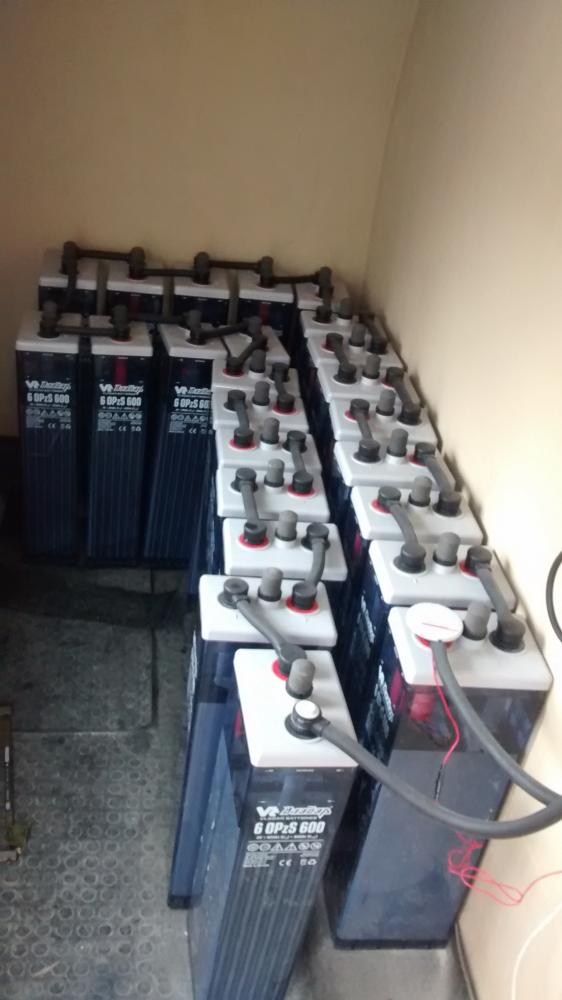

Muchas gracias la verdad es que hasta ahora no me puedo quejar, las baterias son de 600 amperios en c10, los paneles son de 155w en total 4kw en placas, los paneles son independientes, si te fijas tiene una linea en medio y es por el tema de sombras, si le da la sombra en alguna de las dos partes la otra sigue dado 75w, eso hace que en dias nublados tenga entre 700 y 900w incluso los dias lluviosos me da para el consumo minimo que son unos 400w, en cuanto a los fusibles, uno es para cortar las placas y el otro para cortar las baterias.

que buena pinta tiene todo,enhorabuena por esa instalación.
saludos.

Muy buena la instalación, eses vasos llenos bricaman!

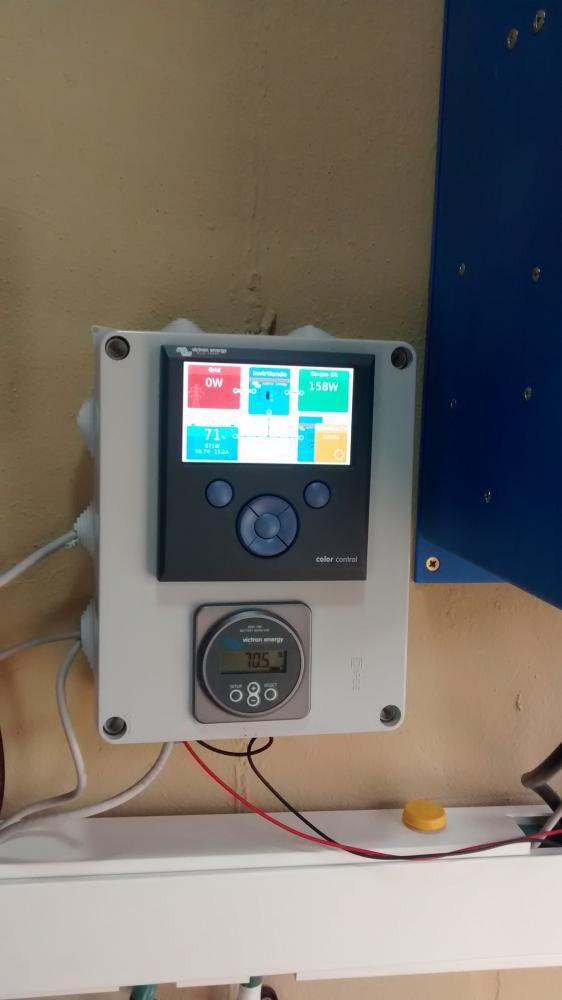

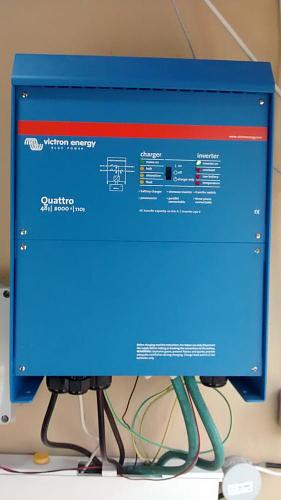

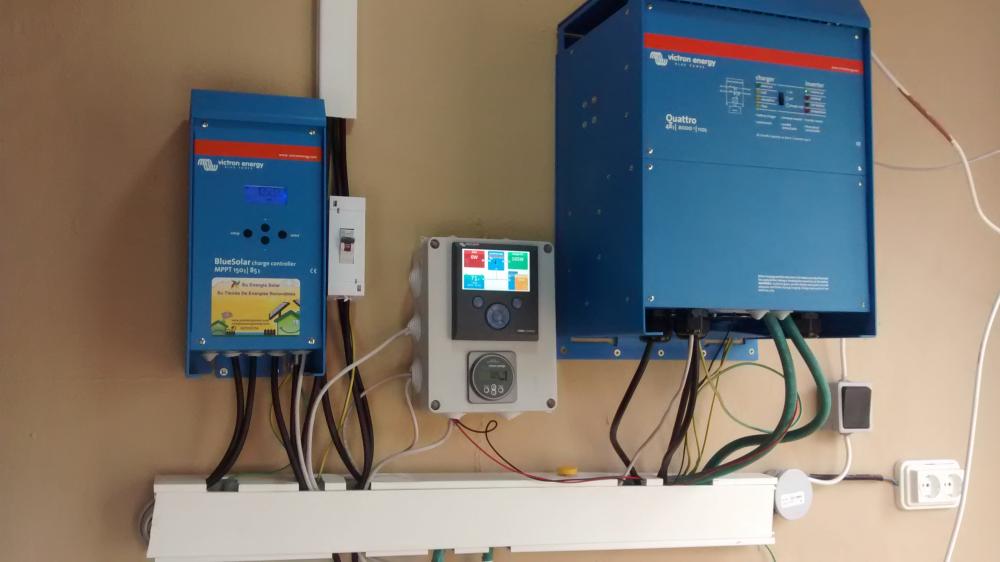

Lo que mas llama la atención es la pantalla de control que supongo que sera todo de Victron? Se llama Color control, efectivamente muy colorido. Yo tengo que contentarme con el LCD monocromático.

Ando en momentos de ampliación y cuando termine pondré alguna fotillo mas...

Muy buenas fotos de todas las instalaciones, solo una pequeña duda con respecto a si no es conveniente poner las baterías con el negativo a tierra y también de poner la estructura de los paneles a tierra también, es que no veo nada de eso en las fotos y he leído aquí en otros hilos que se debería poner o depende de las potencias instaladas para poder hacerlo...

Un saludo y muchas gracias a todos.....

Iniciado por J4vi3r

Muy buenas fotos de todas las instalaciones, solo una pequeña duda con respecto a si no es conveniente poner las baterías con el negativo a tierra y también de poner la estructura de los paneles a tierra también, es que no veo nada de eso en las fotos y he leído aquí en otros hilos que se debería poner o depende de las potencias instaladas para poder hacerlo...

Un saludo y muchas gracias a todos.....

Perdona pero saque las fotos un poco a lo loco, pero si tengo las baterias y las placas conectadas a tierra, por lo que pueda pasar

Revisando el hilo, algunos teneis unas instalaciones estupendas! Enhorabuena!

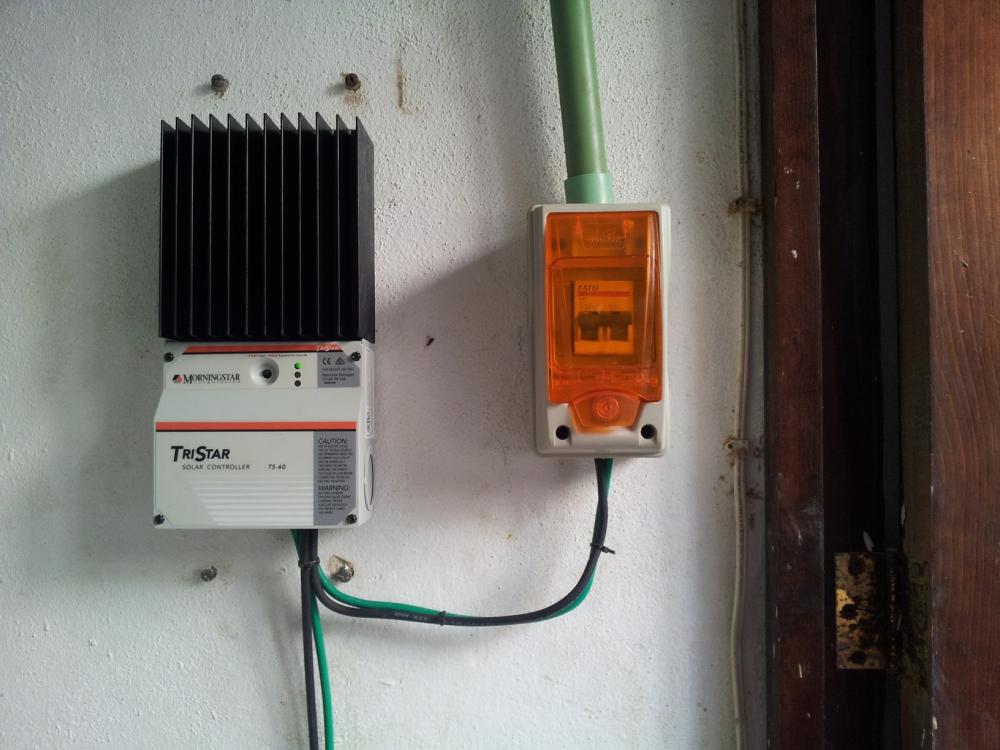

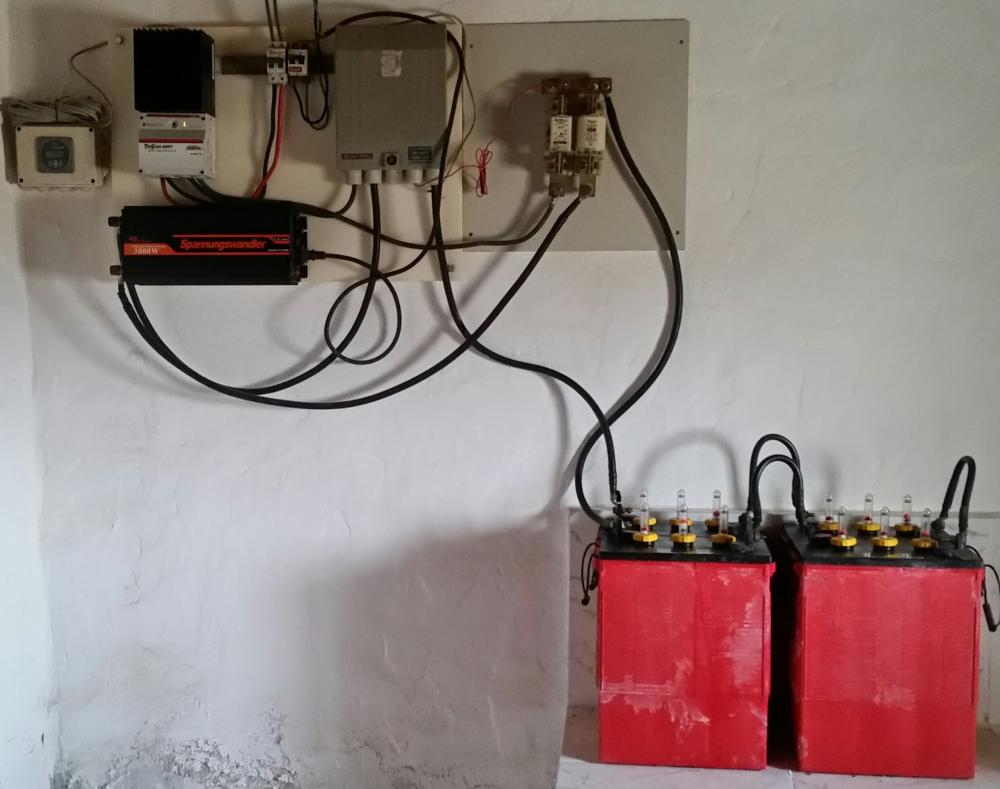

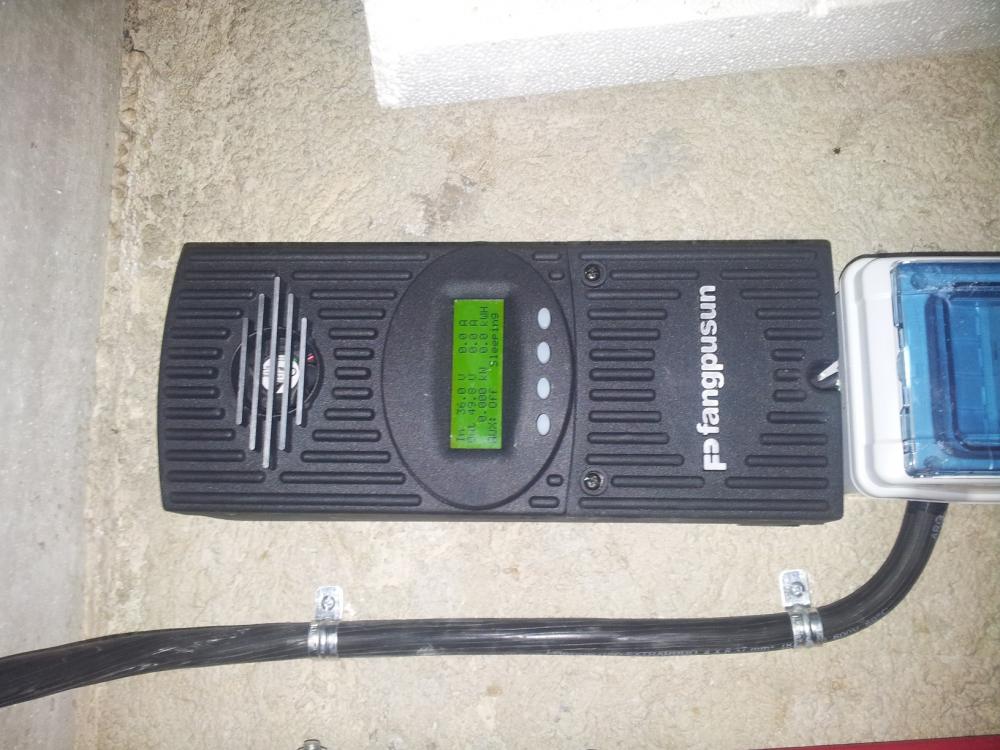

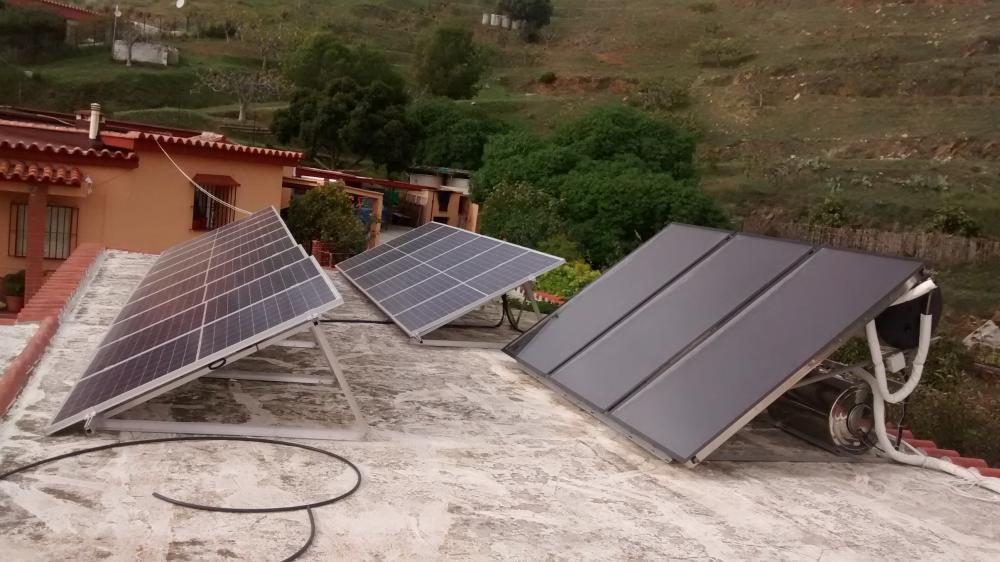

Hola ..Buenas tardes. . Aquí os dejo unas fotos de mis instalaciones solares aisladas .


Disculpa tengo un buen lio con el tema de subir las fotos

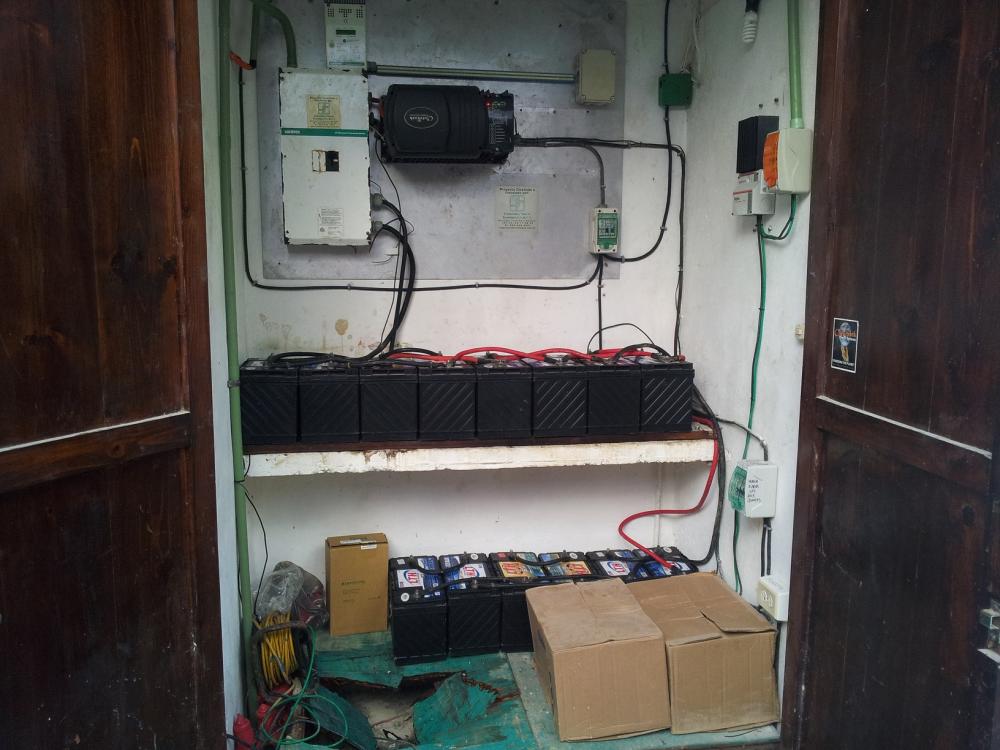

Esta sería una ...
Las baterías son unas Rolls 460 ah de 6v 24v

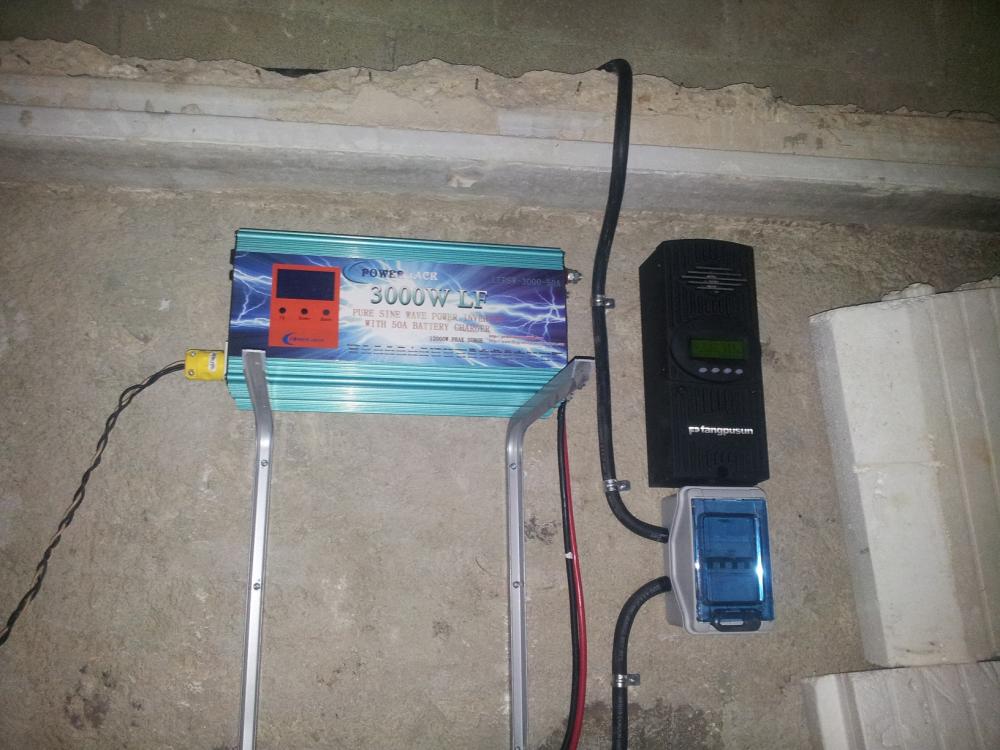

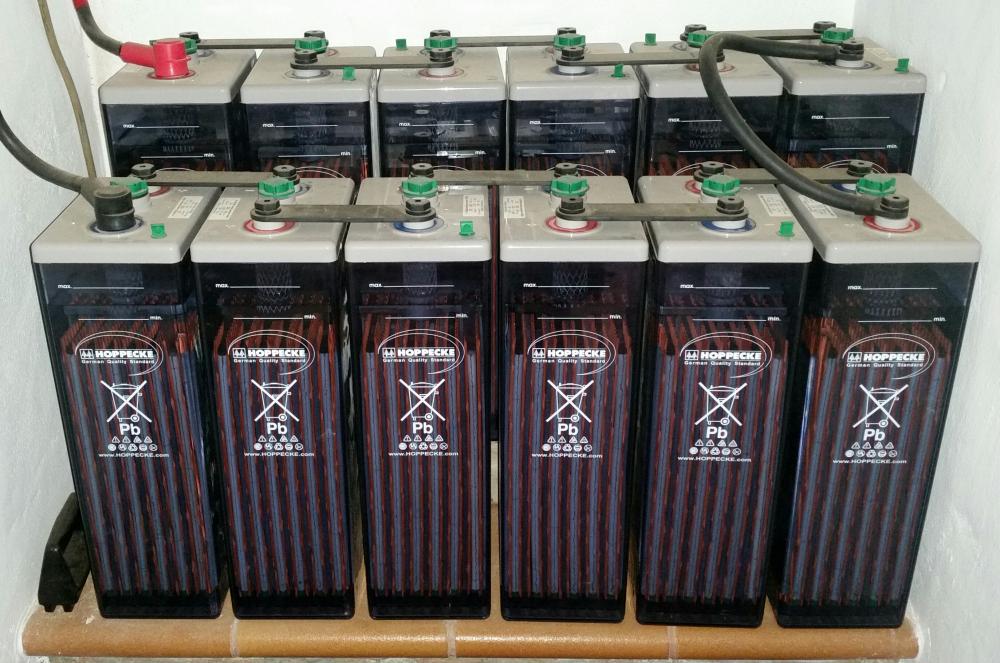

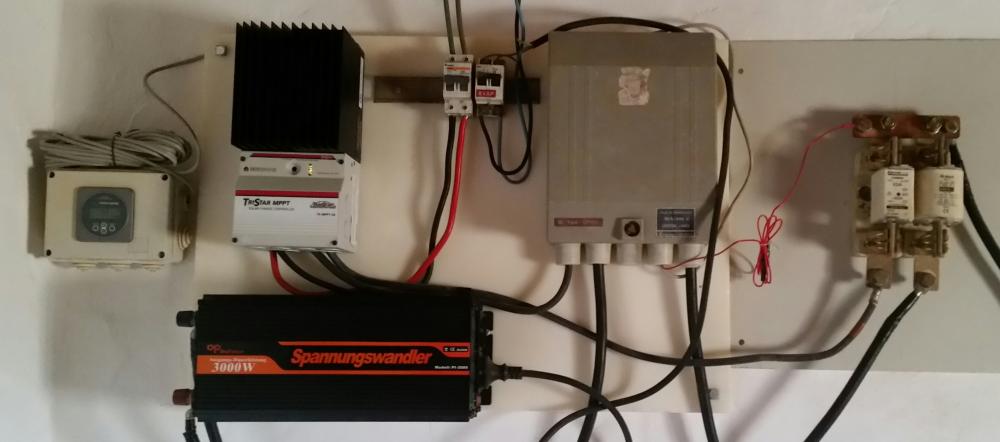

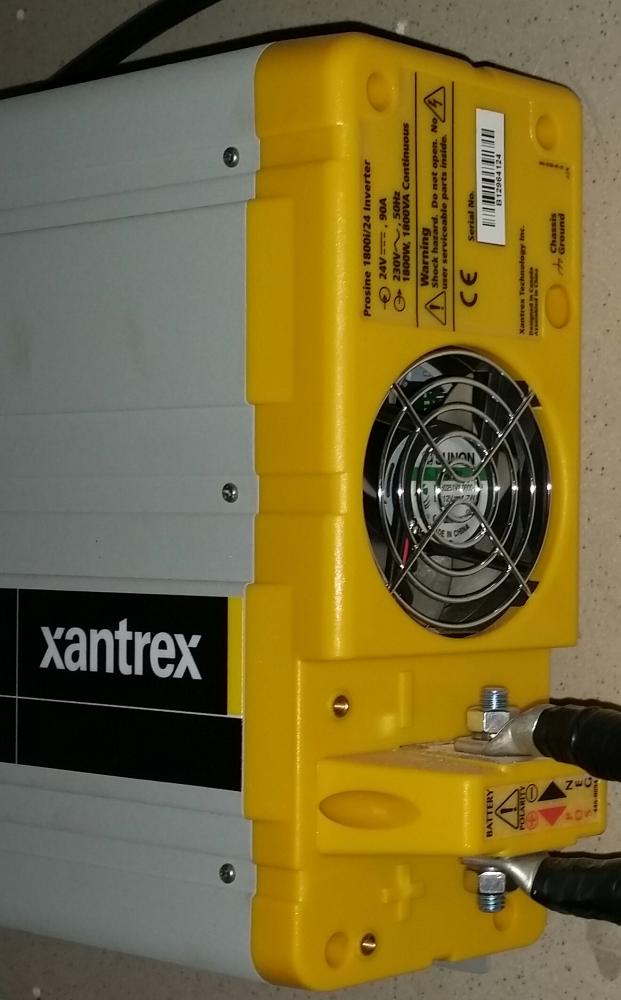

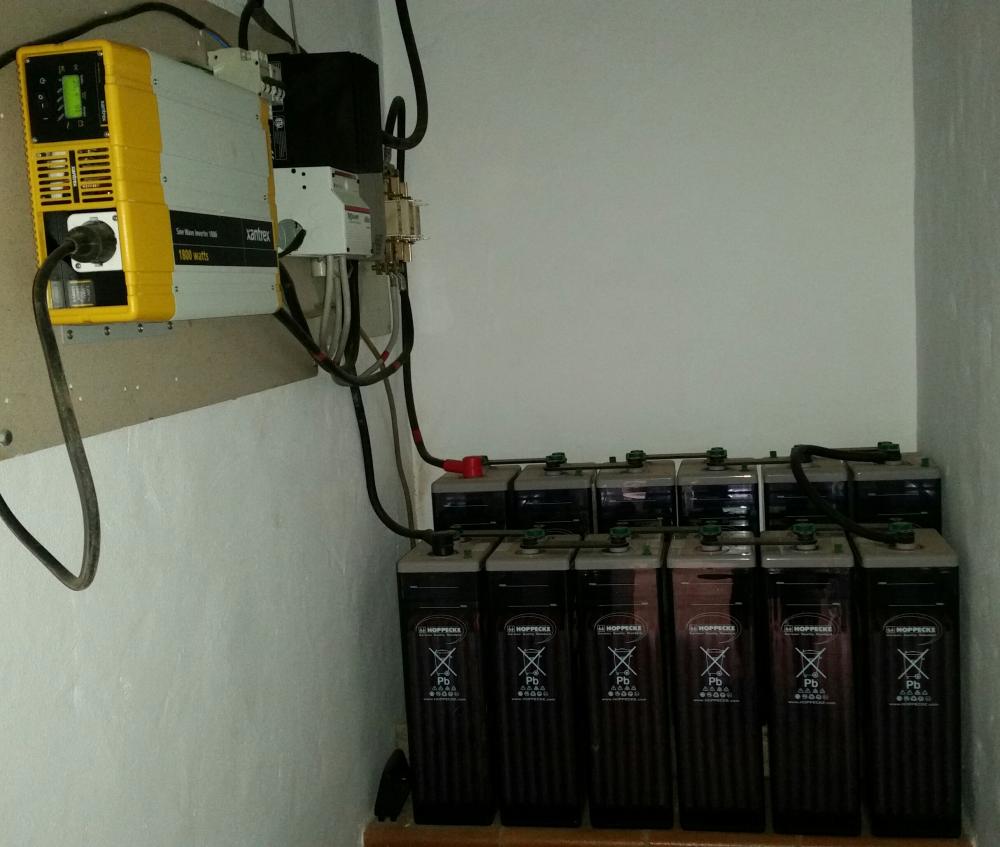

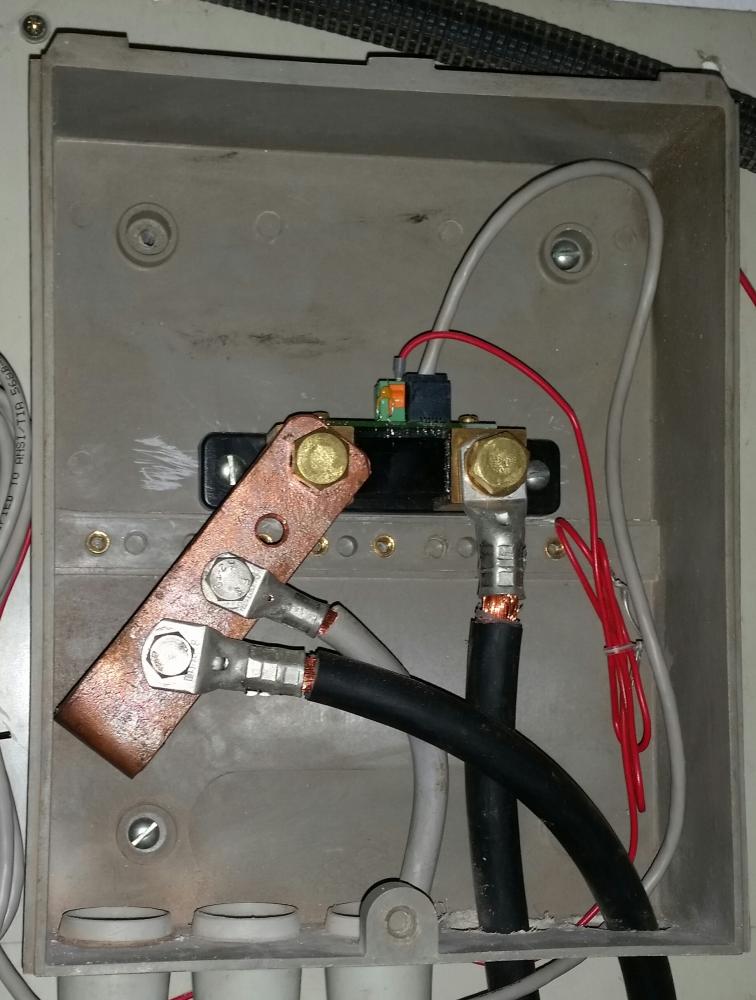

Y esta la otra ..







Debímos colocar mejor los aparatos , para poder mejorar la distribución del cableado , pero bueno al menos hace su función .

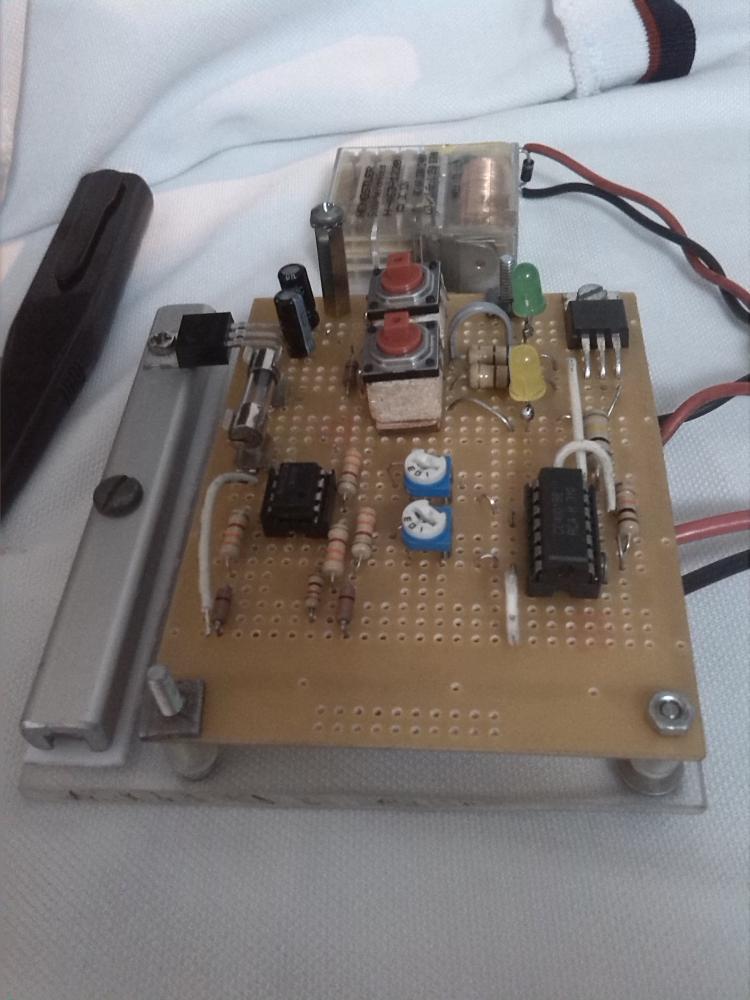

hola saludos a todos en el foro. me gustaria mostrarles con fotos .como inicie hace 4 años en este fascinante mundo de las energias alternativas. tengo un pequeño sistema para emergencia. el controlador lo fabrique hace 3 años y aun esta trabajando ya hay varias modificaciones y mejoras al mismo. espero se puedan ver las imagenes..soy nuevo en el foro..

Iniciado por hsielectronic

hola saludos a todos en el foro. me gustaria mostrarles con fotos .como inicie hace 4 años en este fascinante mundo de las energias alternativas. tengo un pequeño sistema para emergencia. el controlador lo fabrique hace 3 años y aun esta trabajando ya hay varias modificaciones y mejoras al mismo. espero se puedan ver las imagenes..soy nuevo en el foro..

hola amigo
yo sólo veo una foto, la de la placa.
serias tan amable de publicar el esquema?
gracias!

Enviado desde mi ONE A2003 mediante Tapatalk

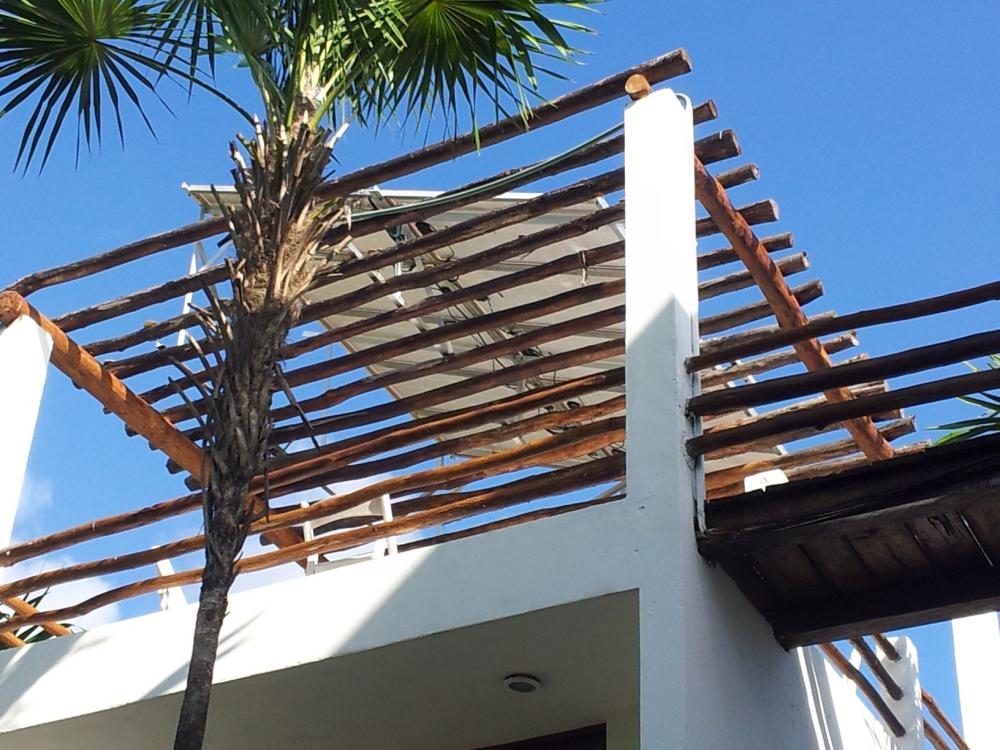

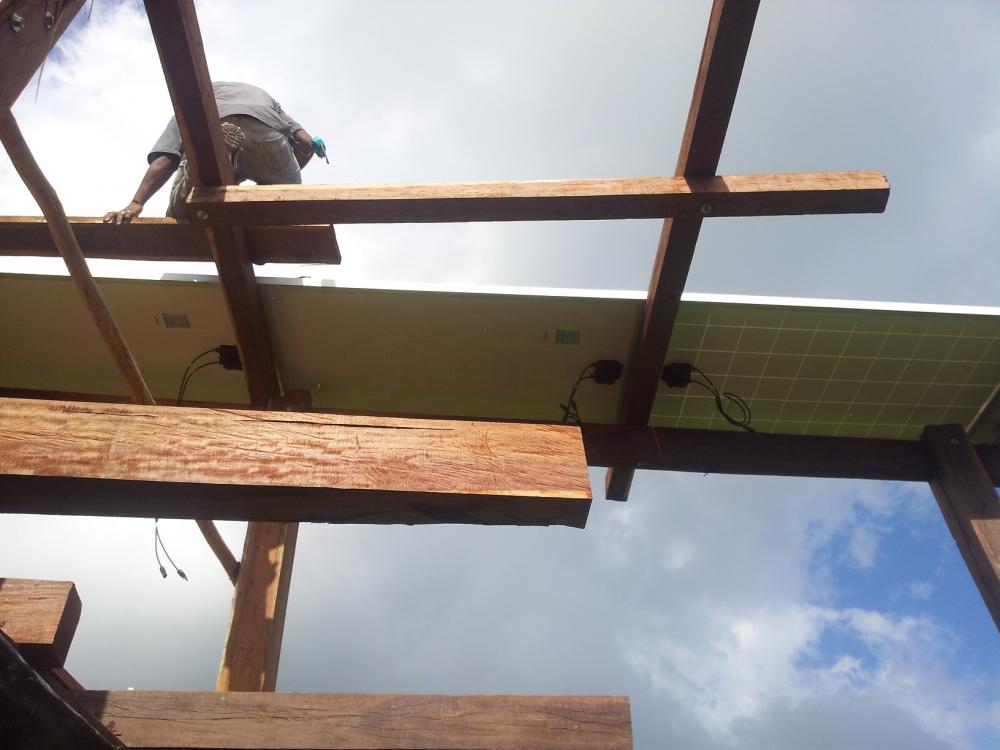

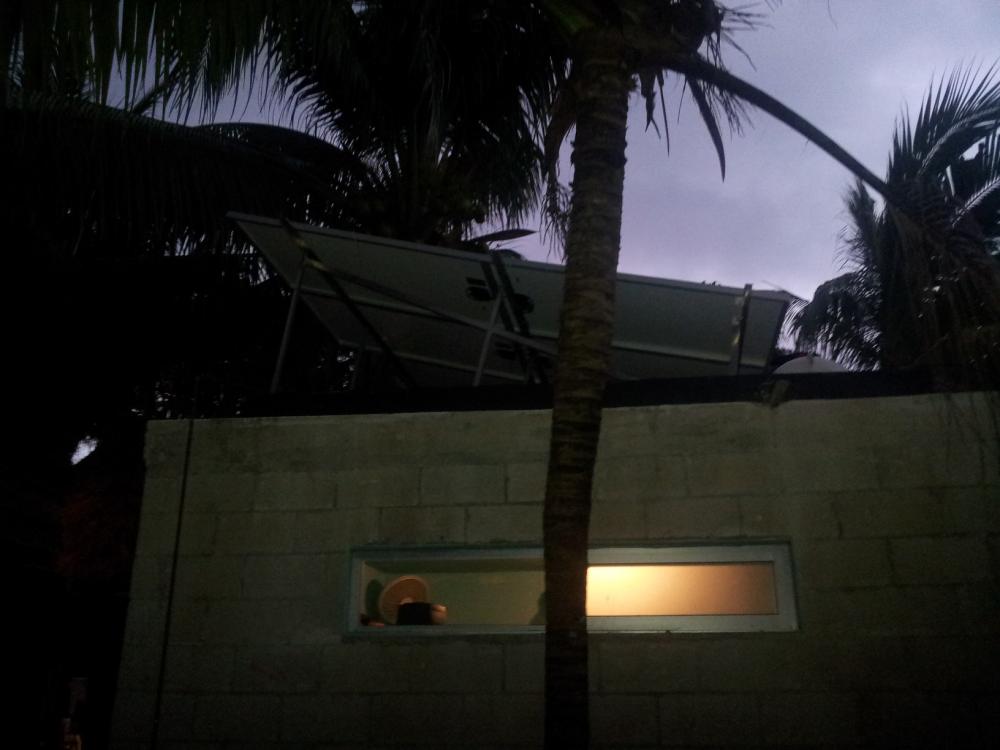

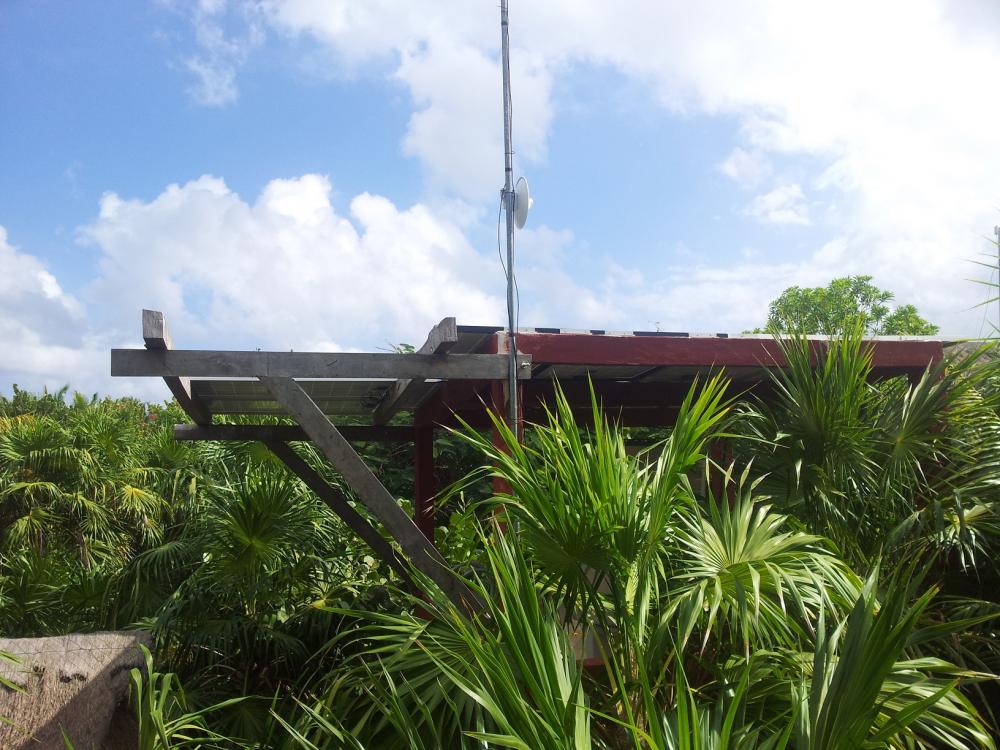

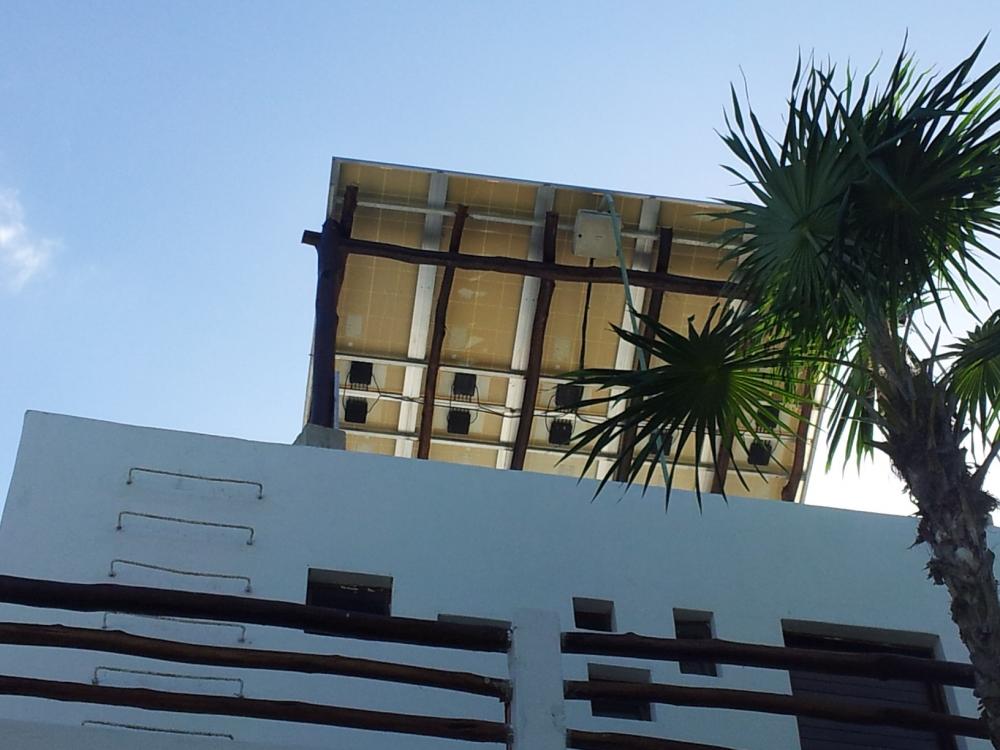

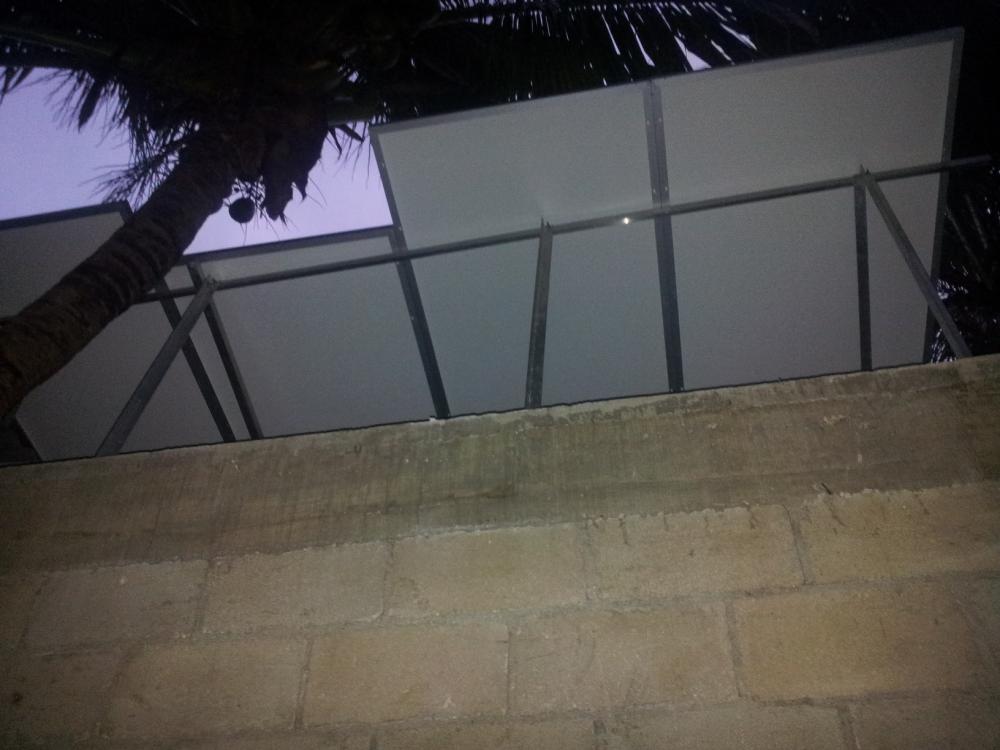

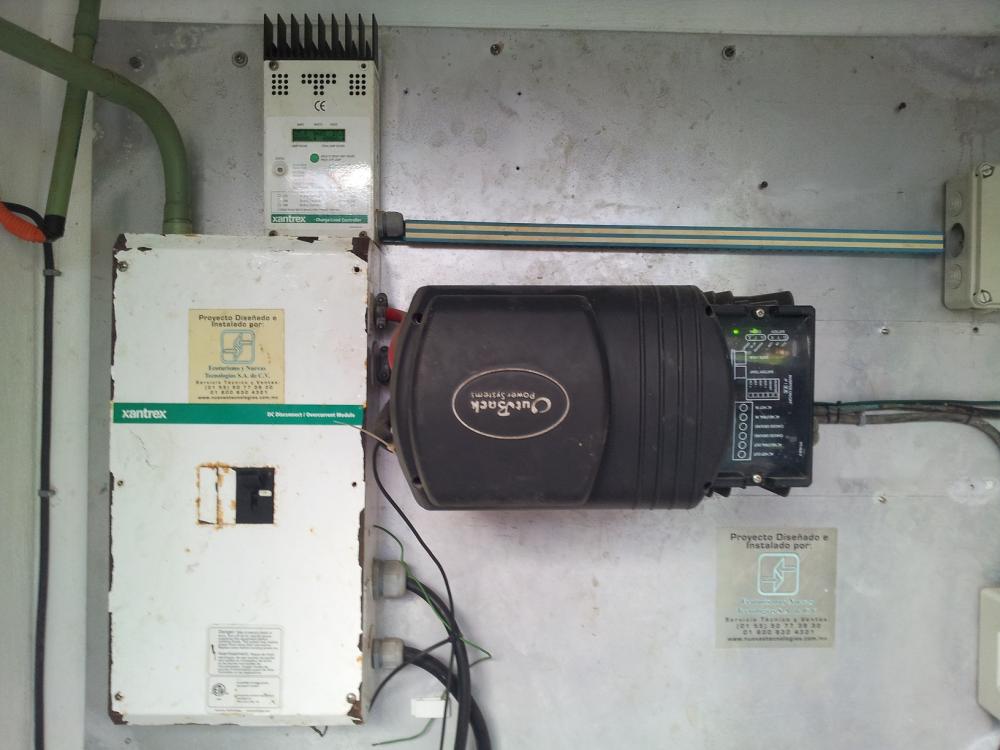

Algunas instalaciones Solares que he instalado en Mexico (Riviera Maya) de forma particular

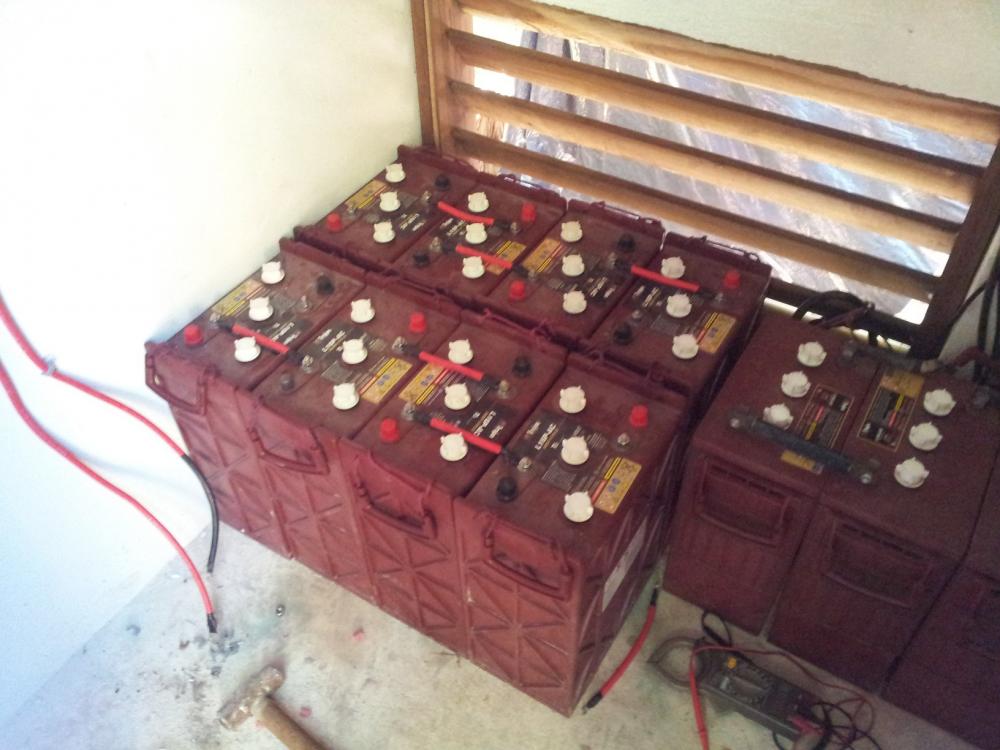

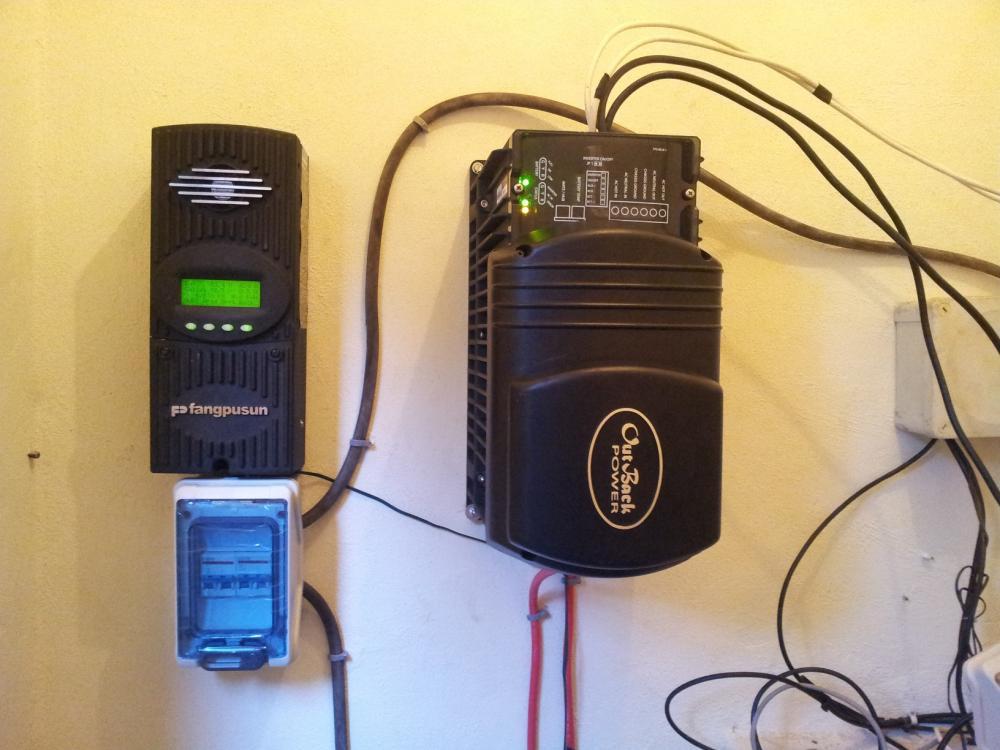

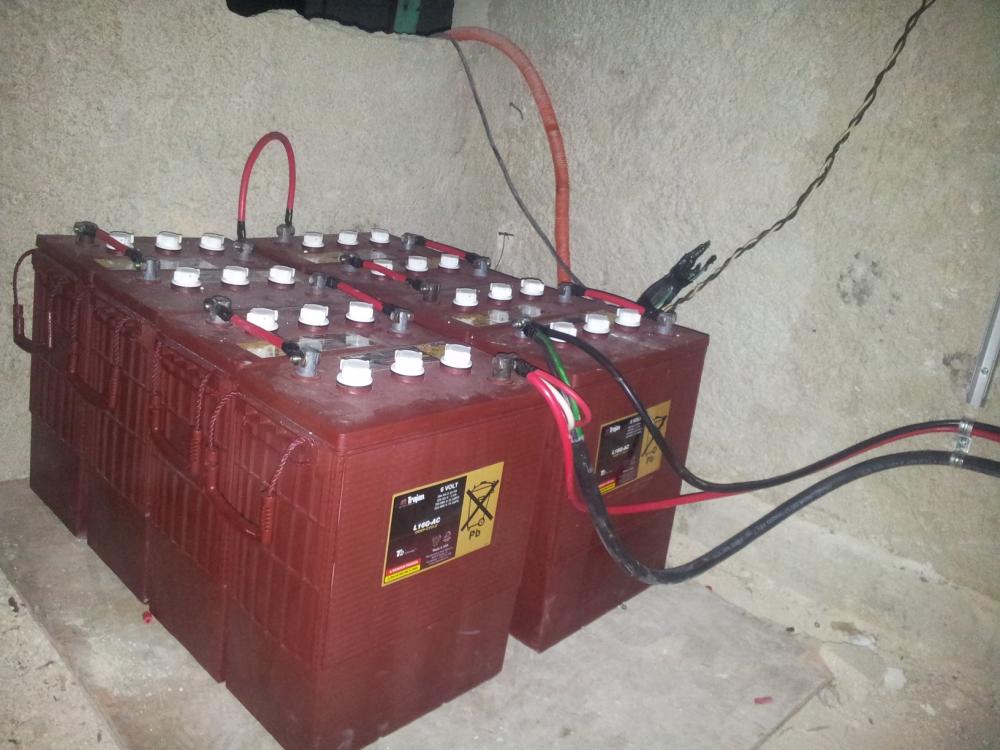

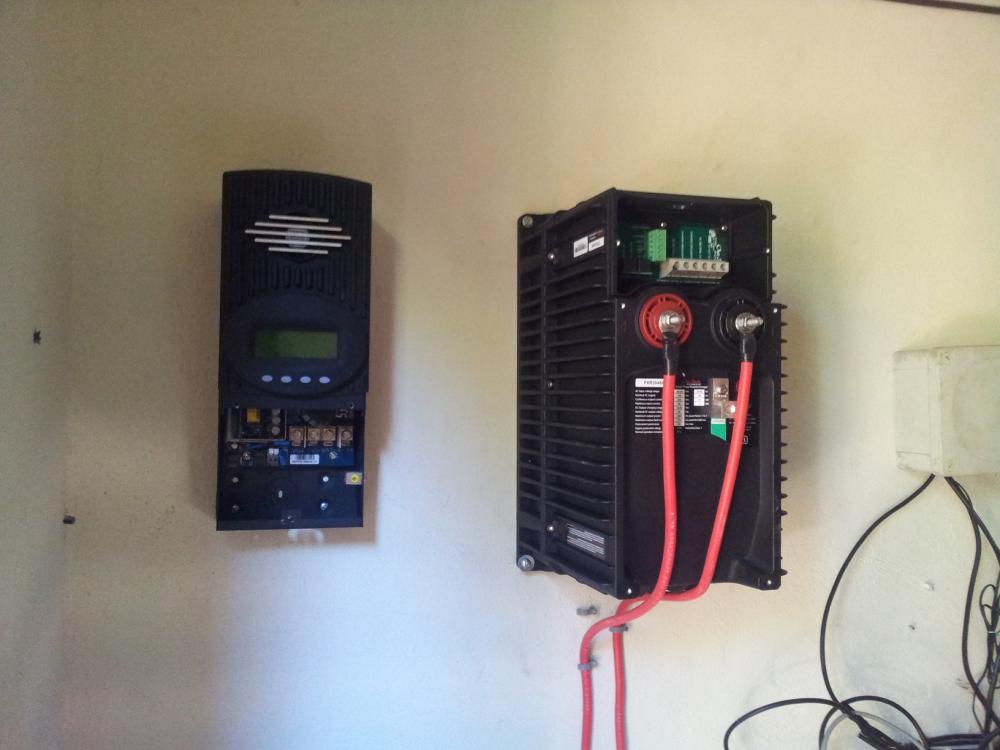

Sistema con 9 paneles de 270wp 1 FM 60A 1 Outback 48v 3600w 48v 370Ah de baterias Trojan

Hola Conchuo: la idea de zapatorroto es fenomenal, pero sin duda algunos, al menos yo, necesitamos una lección para visionar esas fotos. Entre tantos, siempre aparece algún tonto.

Gracias.

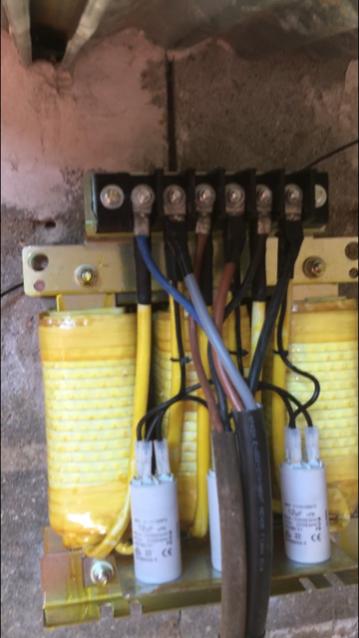

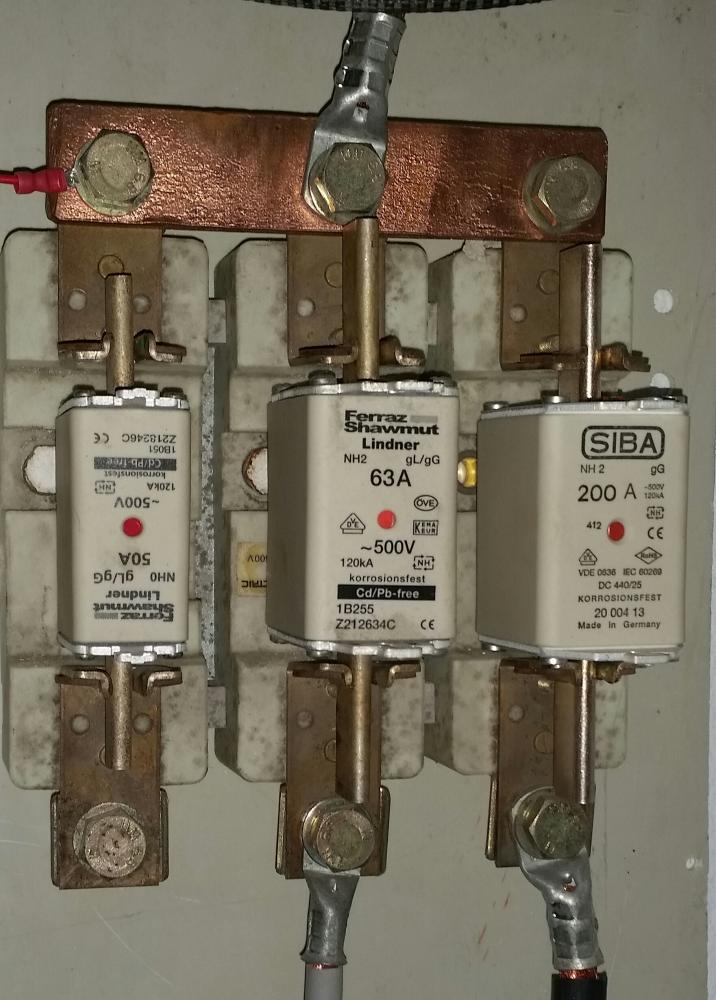

Buenas tardes Foreros , Detalle de filtro nuevo en una instalación de nueva construcción , como la veis?
se puede poner la empresa montadora?
subire mas fotos

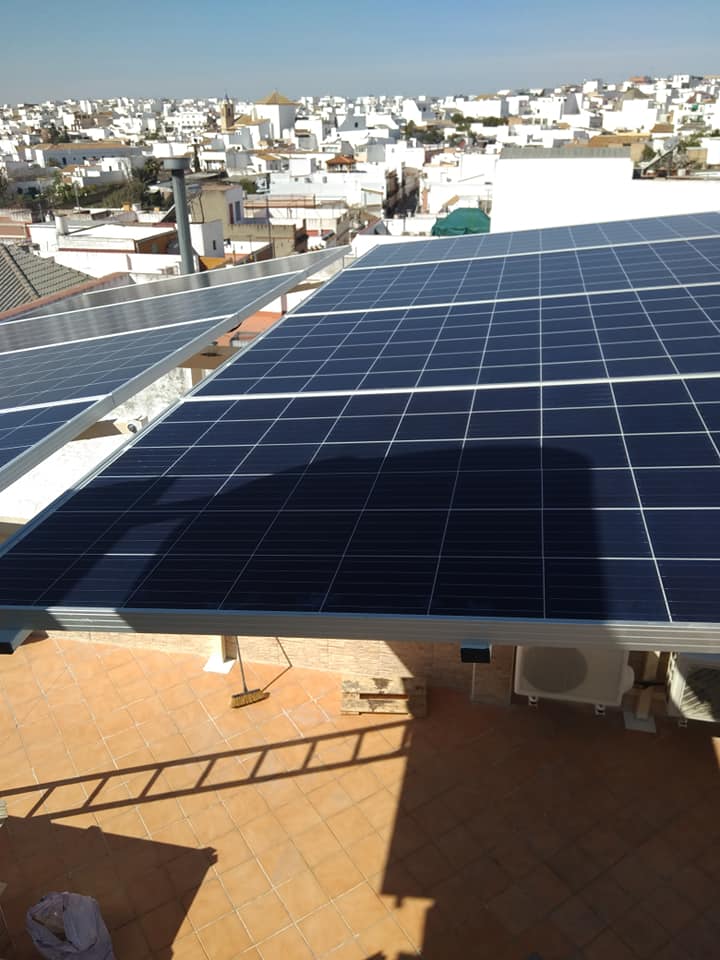

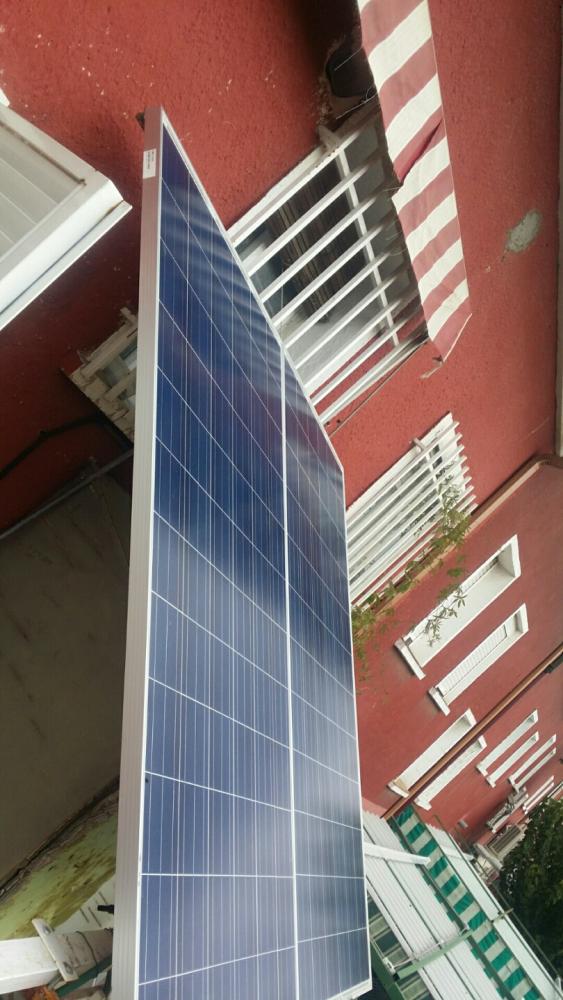

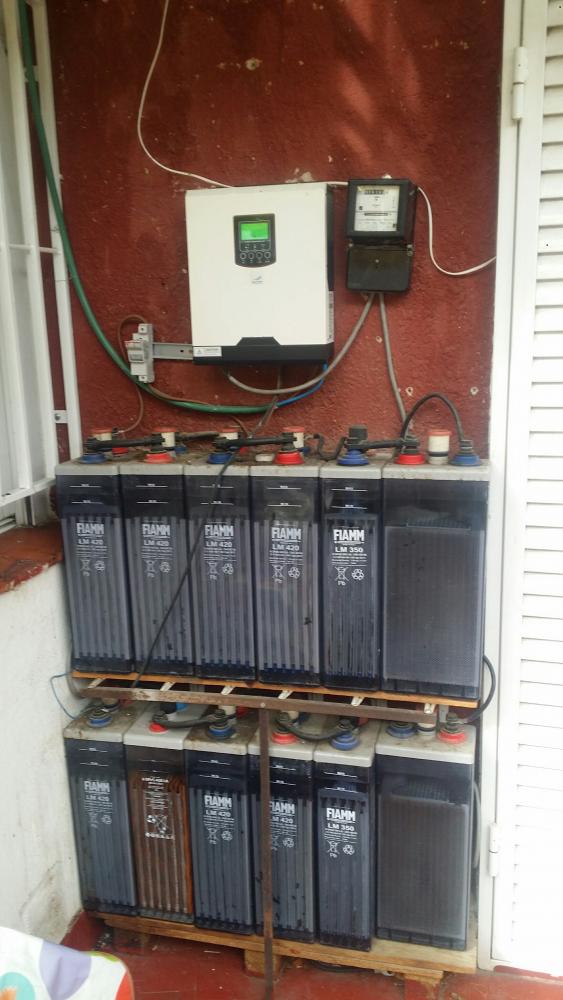

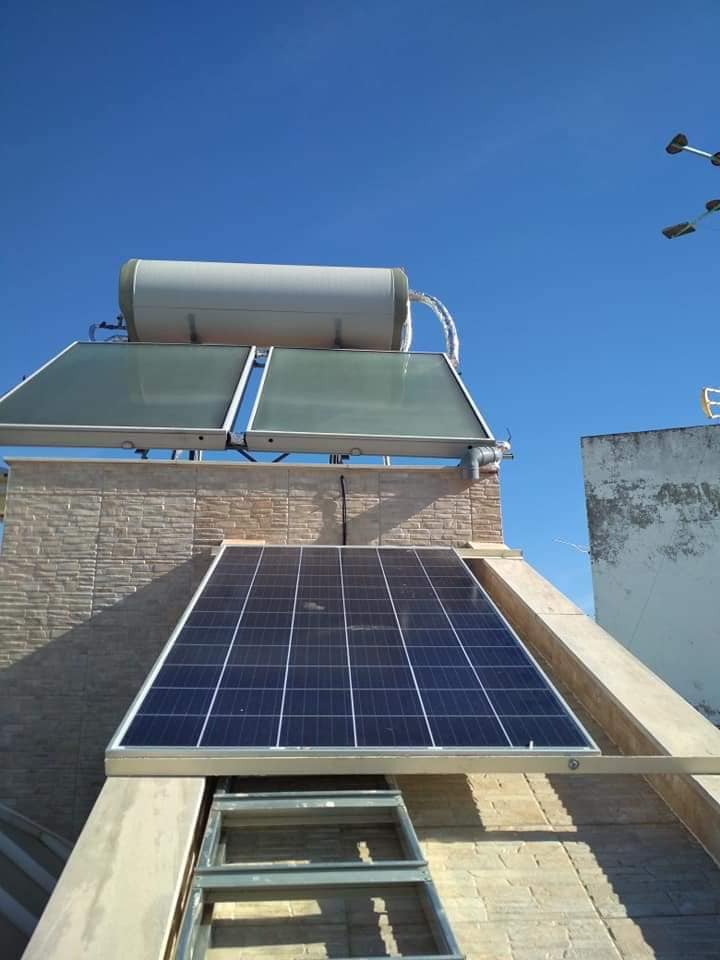

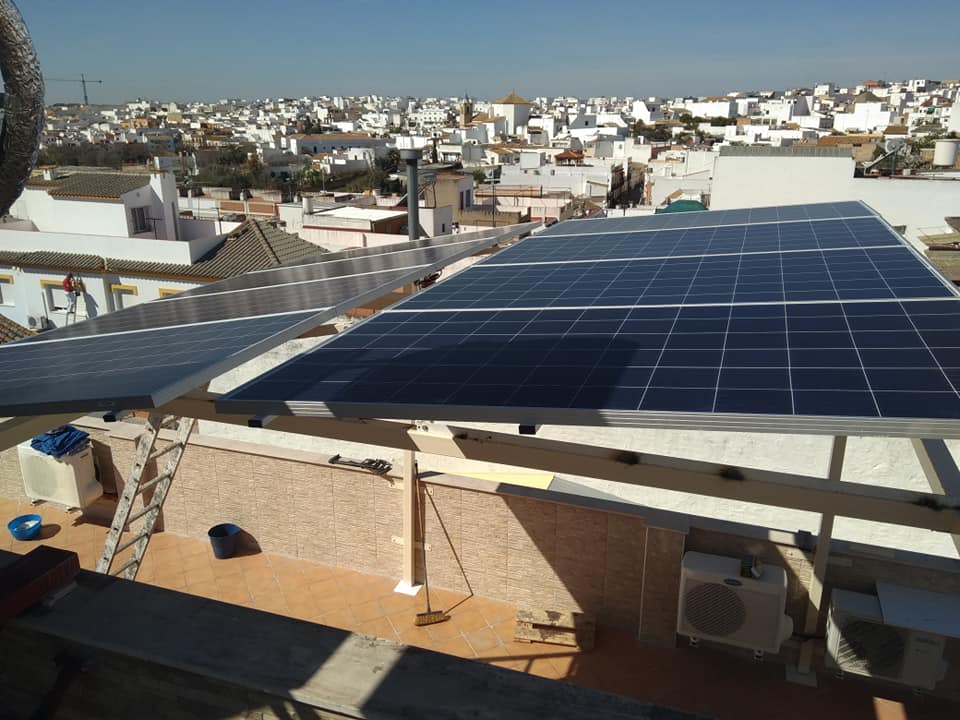

Yo tengo una instalacion en el barrrio de la concepcion muy basica . " 2 placas de 300w y unas baterias de 24v y 420 de capacidad y un conversor.
Con esto tan sencillo. El material de segudamano (menos el inversor que fue nuevo) me costo 1500€. Con este equipo los dias que no estan nublados tengo para el 90 por ciento del consumo de mi casa. Esta instalacion que hemos montado (un amigo y yo) creo que lo tendriamos que hacer todos los que tengamos tejado o terraza disponible.
Un saludo
Carmelo

Unas fotitos de mi nueva instalacion [emoji16]
Faltan los paneles, que aun los tengo por el suelo a la espera del proyecto del arquitecto.

Enviat des del meu MI 8 SE usant Tapatalk

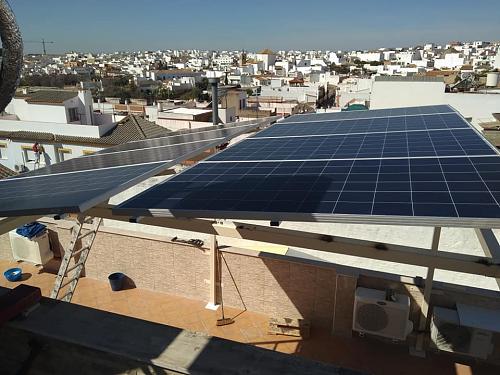

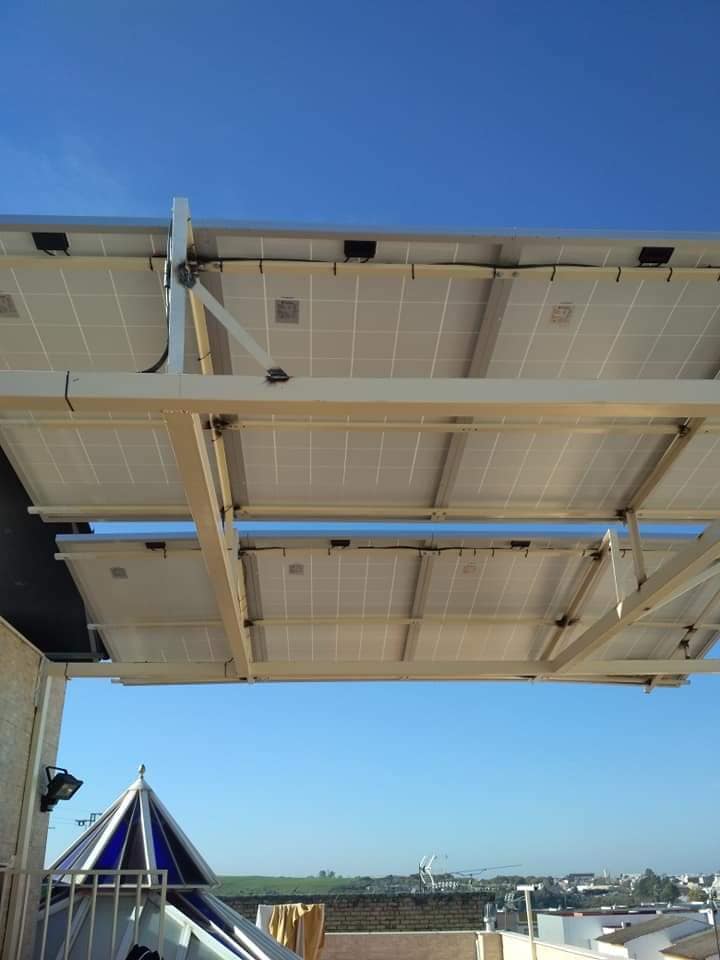

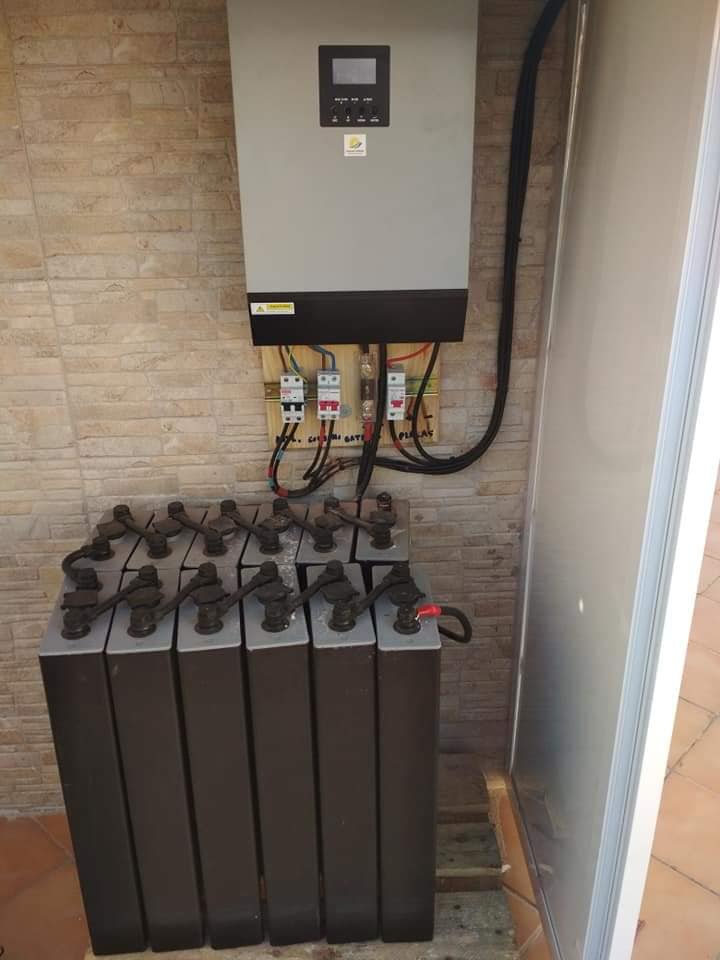

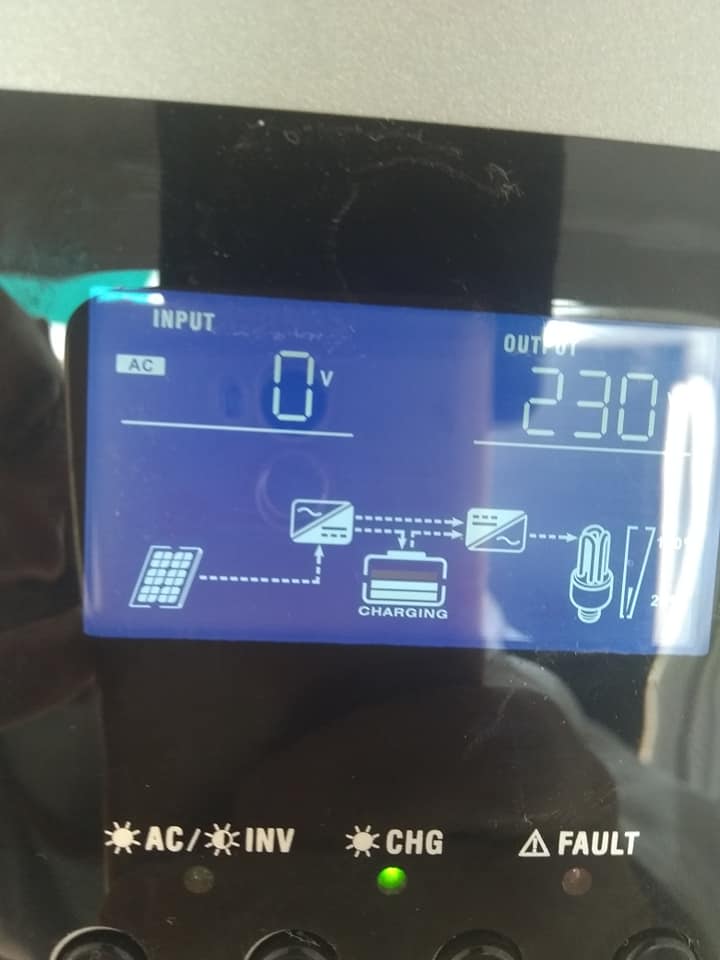

Aqui os presento mi pequeña instalacion

Muy interesante, veo en las fotos que lleva baterías cpzs, ¿no es así?. El inversor parece un Voltronic. ¿qué tal te funciona el mismo?. Un saludo.

Correcto las baterias son CPZS750 y el inversor es de la marca Easun aunque realmente tengo entendido que el fabricante es Voltronic, montado a finales de Marzo de este año y de momento va todo sin problemas, lo unico que me esta costando trabajo es conectar el wifi. Un saludo

Si quieres que te dure ese inversor quitalo de ahí ya, los gases de la batería afectan a la electrónica de los inversores.

Iniciado por animia58

Yo tengo una instalacion en el barrrio de la concepcion muy basica . " 2 placas de 300w y unas baterias de 24v y 420 de capacidad y un conversor.
Con esto tan sencillo. El material de segudamano (menos el inversor que fue nuevo) me costo 1500€. Con este equipo los dias que no estan nublados tengo para el 90 por ciento del consumo de mi casa. Esta instalacion que hemos montado (un amigo y yo) creo que lo tendriamos que hacer todos los que tengamos tejado o terraza disponible.
Un saludo
Carmelo

Hola he visto en las fotos tienes vasos de 420ah y de 350ah y te va bien?
Es que me reventó una de 420ah y la he sustituido por un vaso de 350ah y de momento va bien pero cuanto tiempo se puede tener a sin?

Saludos

Enviado desde mi SM-N950F mediante Tapatalk

Poder se puede pero no aconsejable las baterias cargaran a 350 y las de 450 se acabaran jodiendo ademas de q solo dispones de 350

Muy buen post. Si señor
