Tema: Fotografías instalaciones fotovoltaicas aisladas

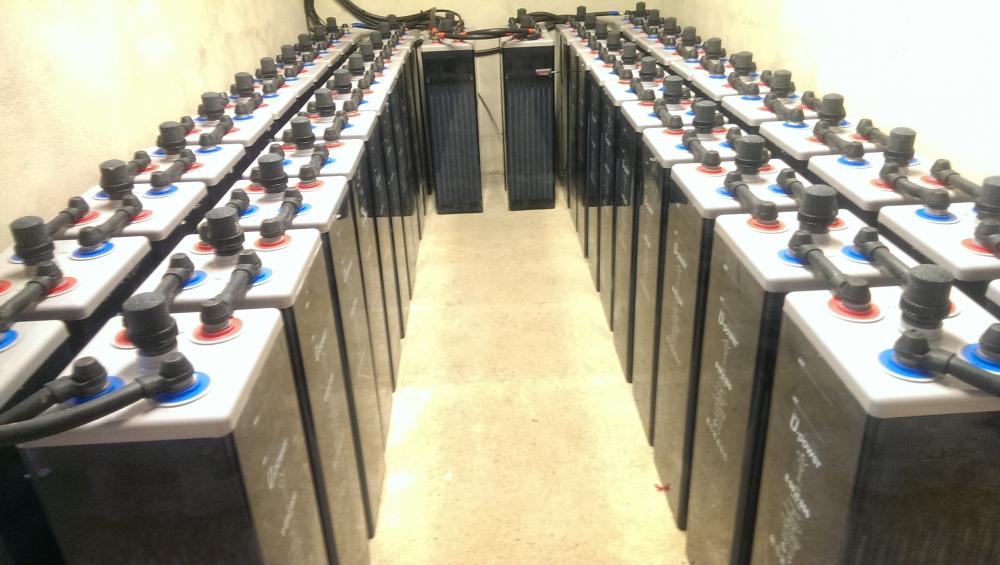

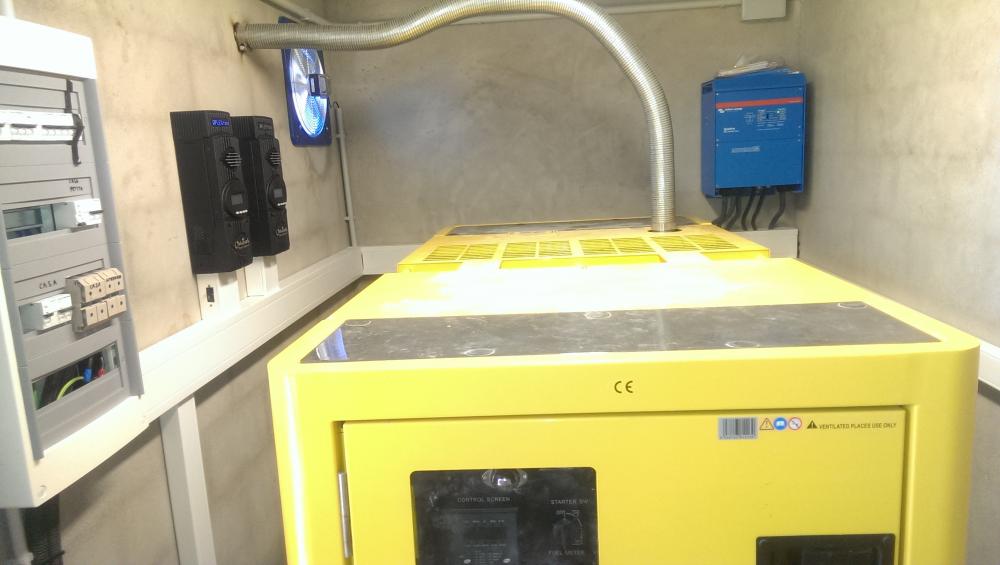

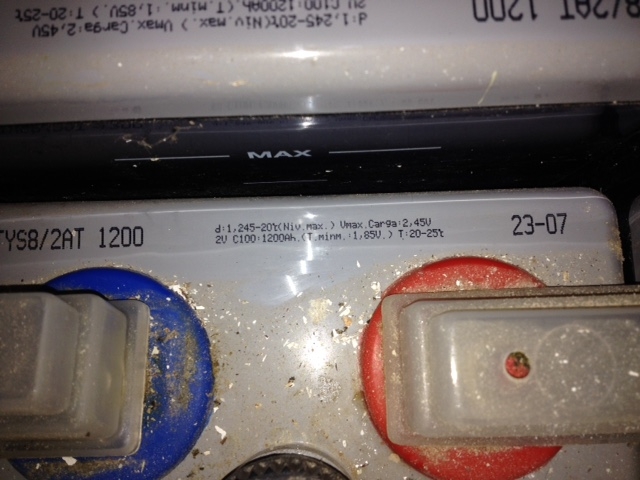

10Kw con 23Kw generador y 48 OPzS 800

Hola a todos aqui os dejo mi pequeña aportacion

OJO con la falta de ventilación si la hubiera y la posible acumulación de hidrógeno

a la izquierda de la imagen hice una ventana abatible para la ventilacion e iluminacion mas luego tiene una puerta de celosia para que haya corriente .

Iniciado por Mark Hamburg

Hola Carlos

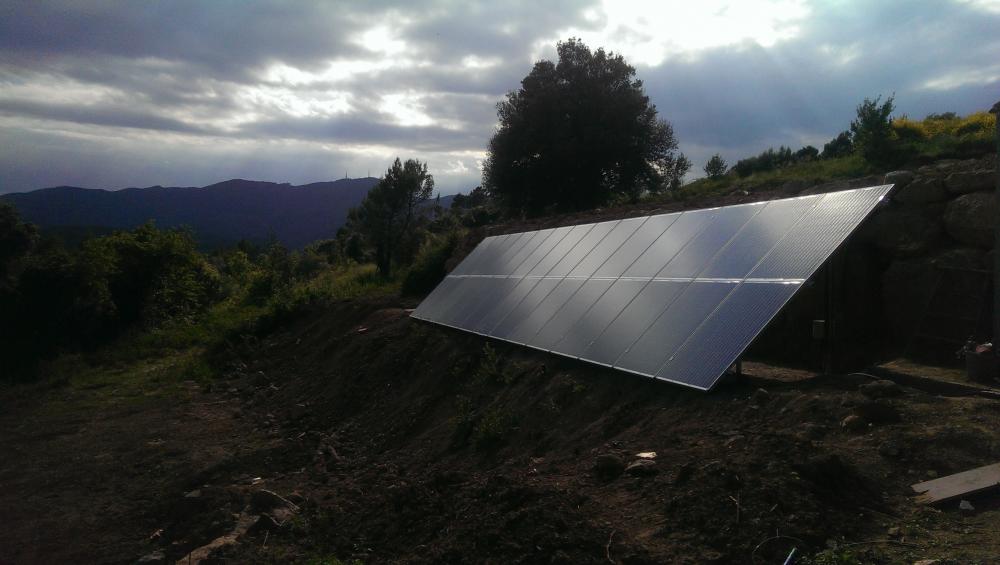

Las reguladores son 2x flexmax 80A, cada uno con 20 módulos de 235Wp, hay un espacio entre pared y batería.

Por cierto, es en Girona.

Archivo adjunto 10266

No, no son 20, son 21, salvo tengas dos desconectados, pues según tus fotos son 7*6=42.
No te lo tomes a mal pero yo pondría otro FM80 o un FM60, sino en las horas de máxima producción perderás muchos wh.

21*230=4830w por FM80
80A*48V=3840w, BASE
80A*55V=4400w, FLOTACION
80A*57.2V=4576w, ABSORCION
Tomes el voltaje que tomes, estas perdiendo mucha cosecha, salvo que des por supuesto que esas placas van a perder mucho rendimiento, cosa que muchas veces no es así.

También te aclaro que no soy partidario de colocar a los reguladores más placas del 100% de su potencia nominal, lo que se traduce normalmente en que los reguladores normalmente trabajan al 90% de su rendimiento.

Un saludo y felicidades al montador por la limpieza y la ejecución de la instalación.

21*235 = 4935 (105 W. mas)

Iniciado por Conchuo

21*235 = 4935 (105 W. mas)

Buena apreciación, joer últimamente la vista me falla, la presbicia esta haciendo estragos en mi persona.

Señal de que todavía eres jóven, en mi la hizo hace ya muchos años...

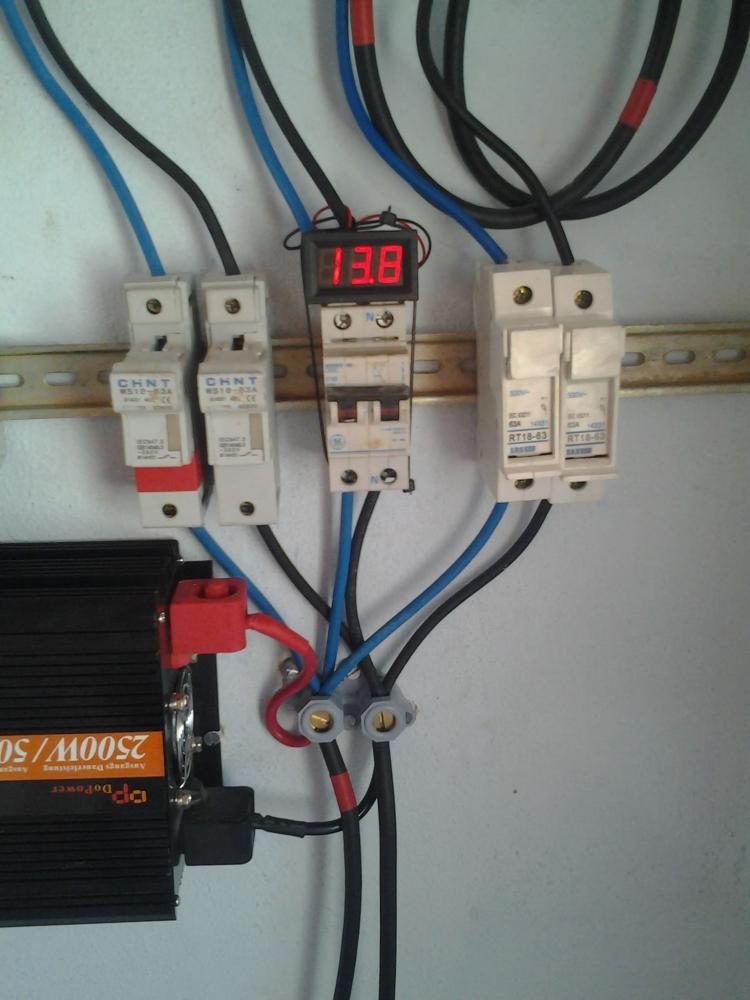

Hola aporto fotos de mi instalacion quedan cosas por hacer, por ejemplo orden de cables, armario y subir la bateria pequeña.

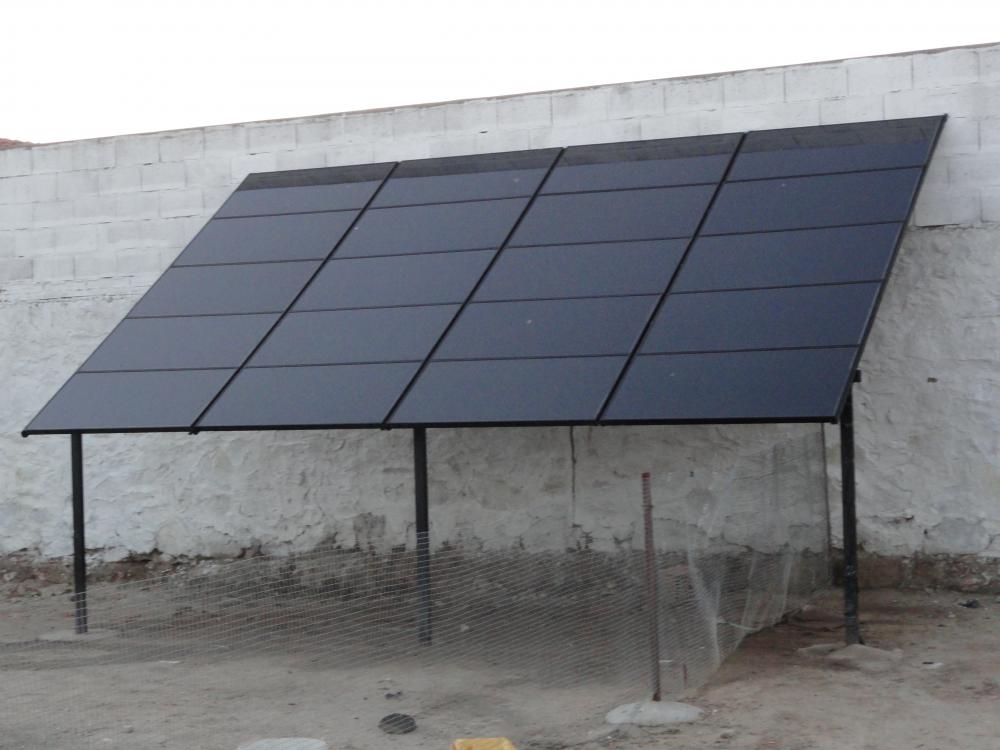

- 10 paneles de 12v 100w 500€
- Estructura 180€

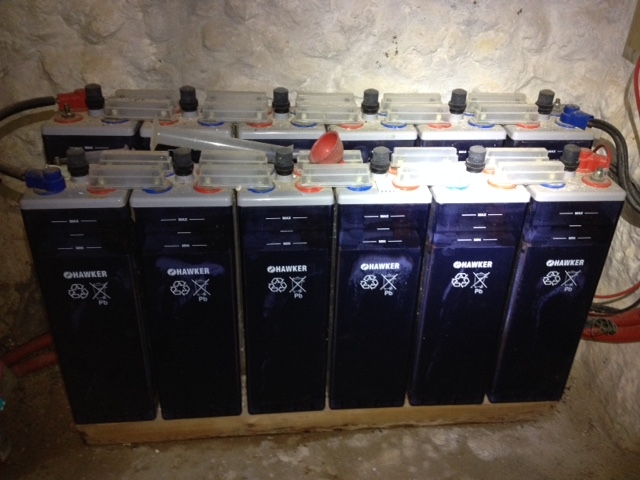

- 12 hoppecker 2v 634ah c100 400€



- Inv/car Xantrex 12v 1500w Lcd 550€



- 1 opzs 12v 300ah c100 Regalada
- Pwm Steca pr3030 Lcd 50€
- Pwm Phocos Cxn40 Lcd 150€
- Inversor Chino onda pura 500w 65€
- Portafusibles y fusibles Regalados
- Cable 50mm, 35mm,etc regalado






Esquema de la instalacion



Cuando este el armario y cables recogidos subo fotos.

Saludos

Hola

Si perdona tienes razón, son 21 módulos en series de 3.

El flexmax especifica una entrada de max 5000W en 48 V. y estamos a 4935
Lo que si estoy de acuerdo que se pierda un poco en horas punta pero si observo todas nuestros instalaciones son pocos horas al dia en que una placa solar da su máximo rendimiento en respecto a inclinación y orientación.

Saludos

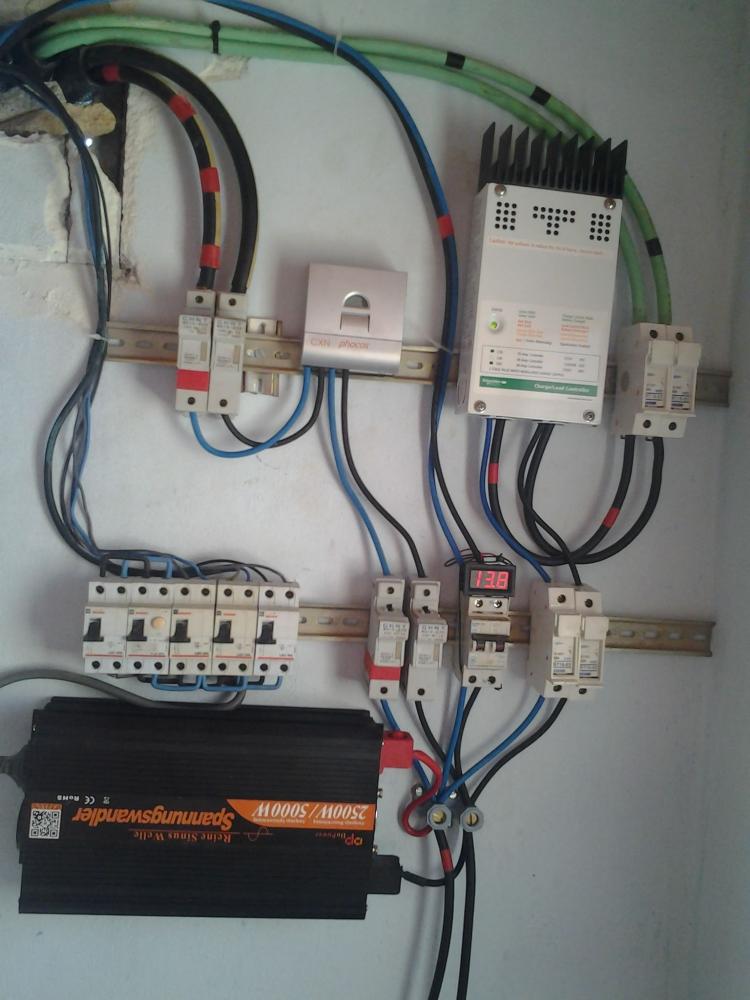

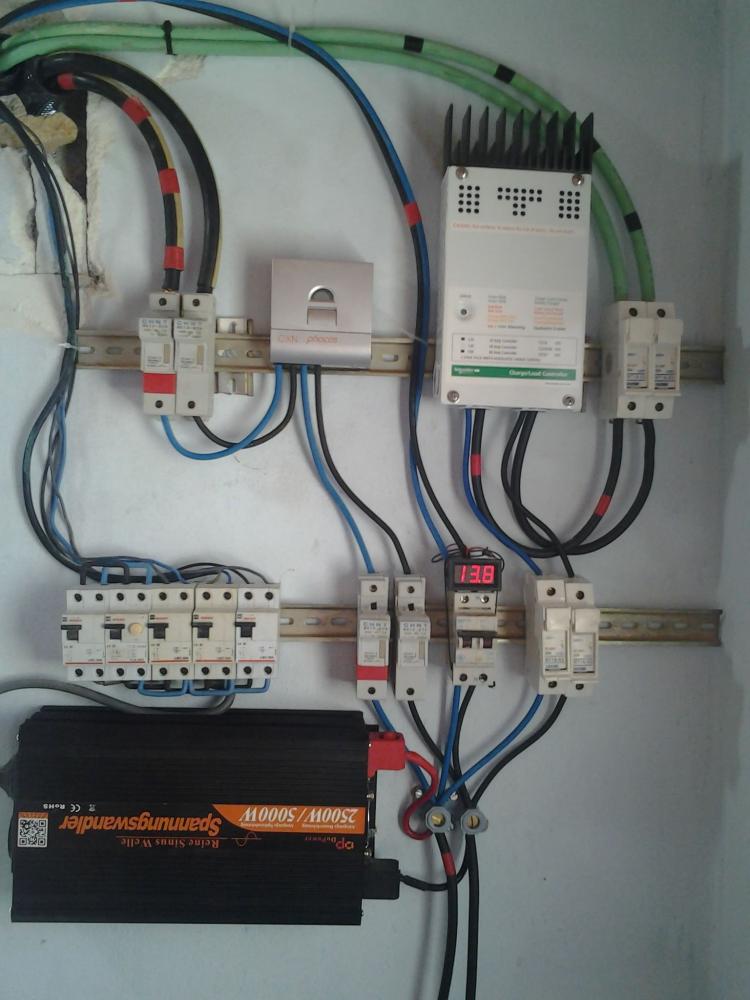

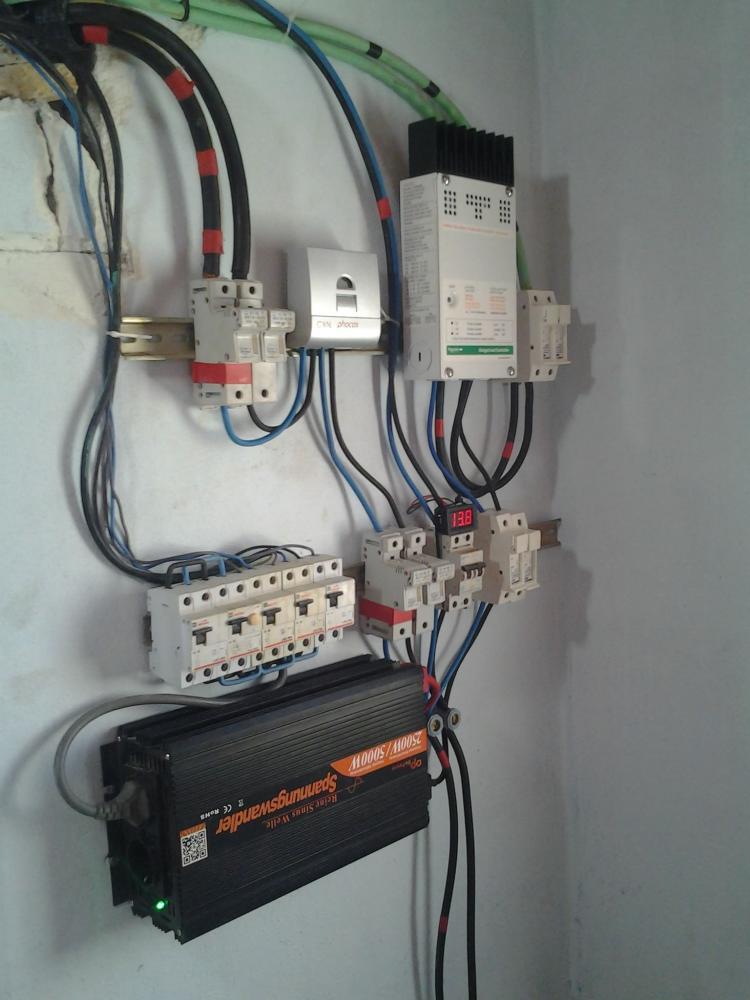

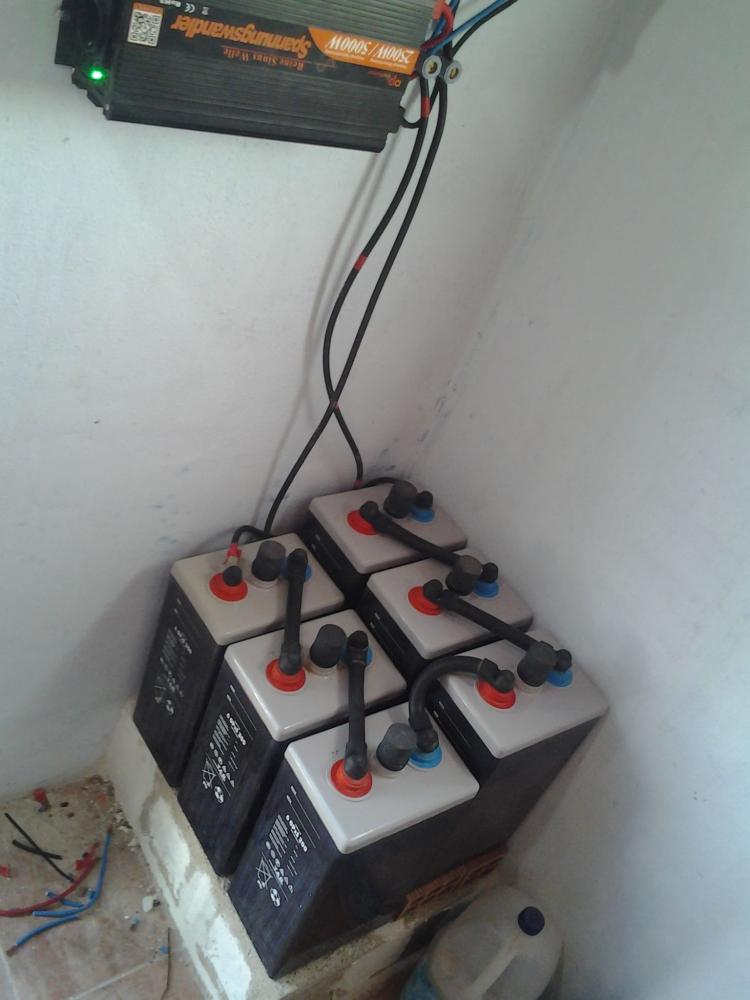

Como he ampliado lo he cambiado todo se sitio

Hola esos 2 reguladores estan conectados en las mismas baterias y eso no da problema?

Saludos

Iniciado por Javier29

Hola esos 2 reguladores estan conectados en las mismas baterias y eso no da problema?

Saludos

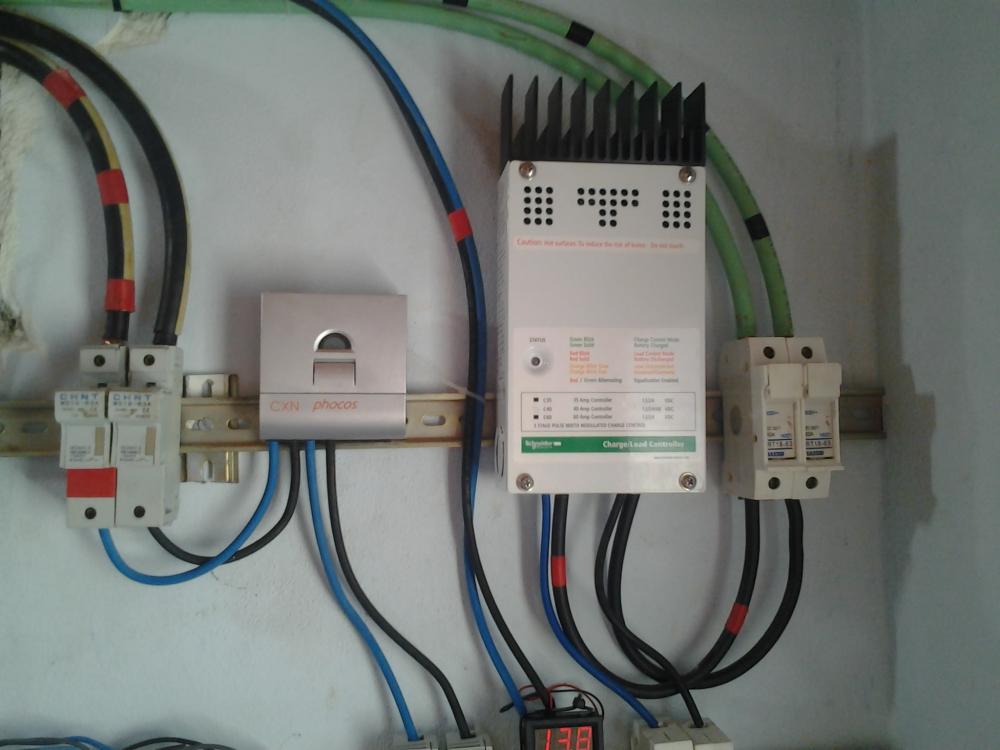

No, solo hay que ponerlos con los mismos valores de carga , el phocos 495 W orietacion Sur y xantres 580 W SurOeste unos 20 grados

Buenos Aires Latitud 35° sur

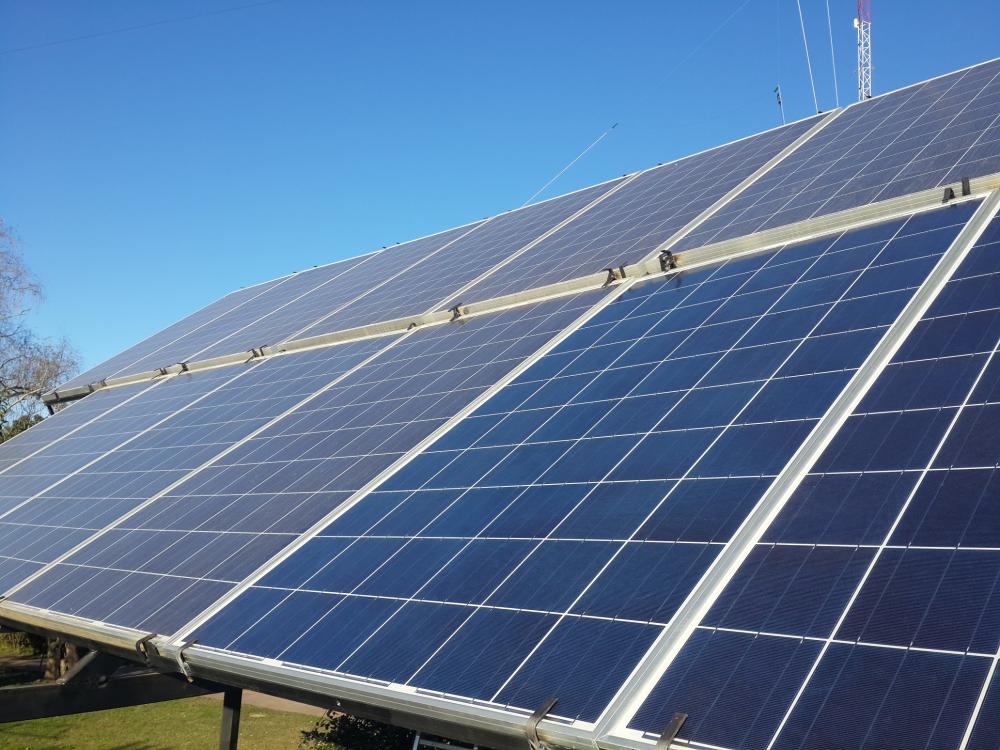

12 paneles 235wp / 60 celdas / 40° / 4 series de 3 paneles (gracias a la info del foro!)

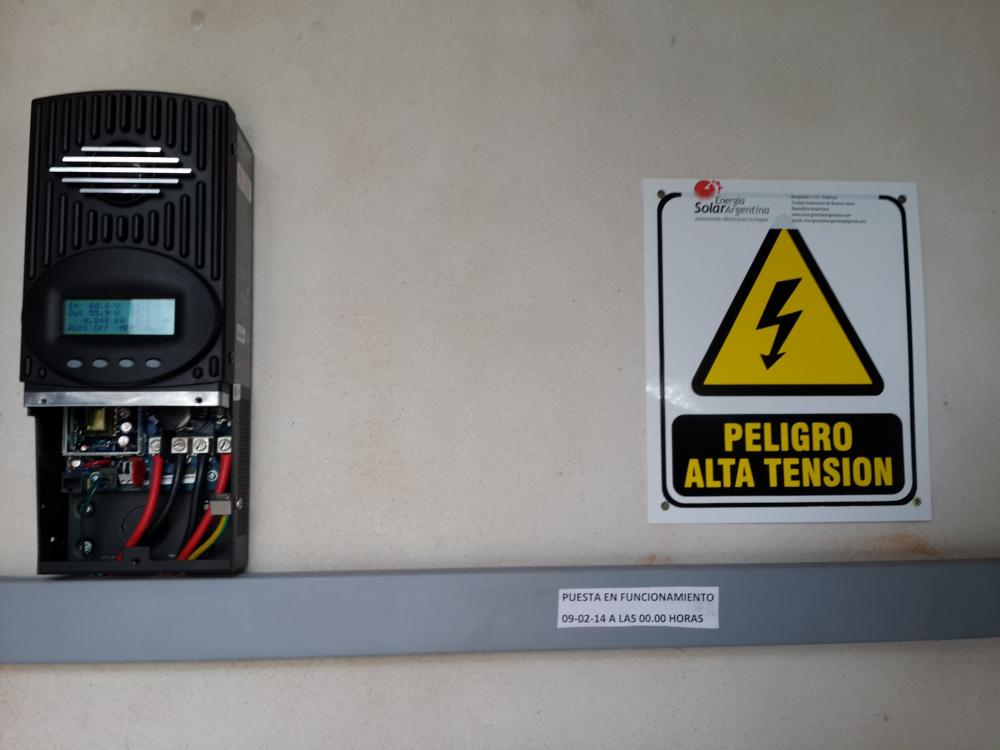

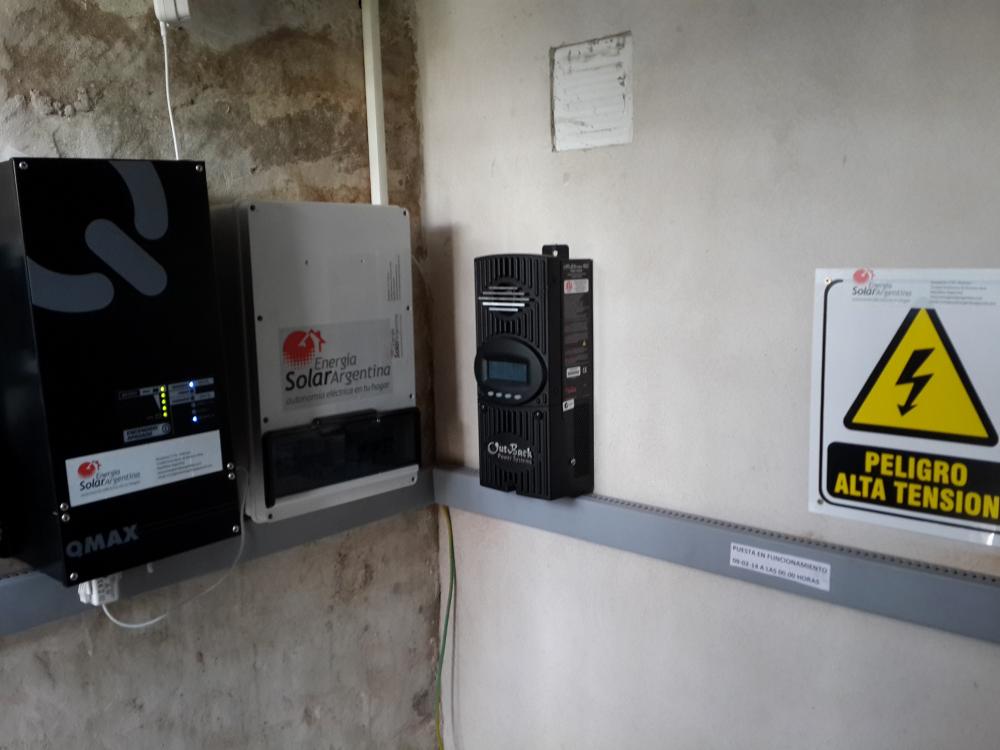

FM60 c/ sensor de temp.

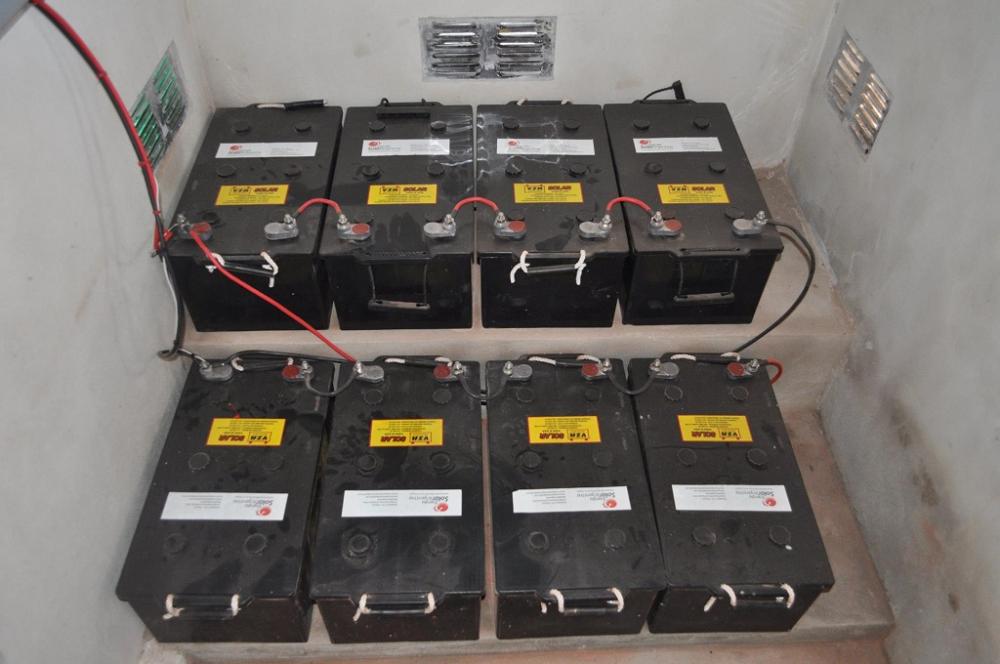

8 baterías de 12v/220Ah C20 / 80%, formando banco de 440ah/48V (no pude evitar el paralelo)
inversor onda pura 2000w/48v con cargador de red de 30A (nacional también muy buena calidad)

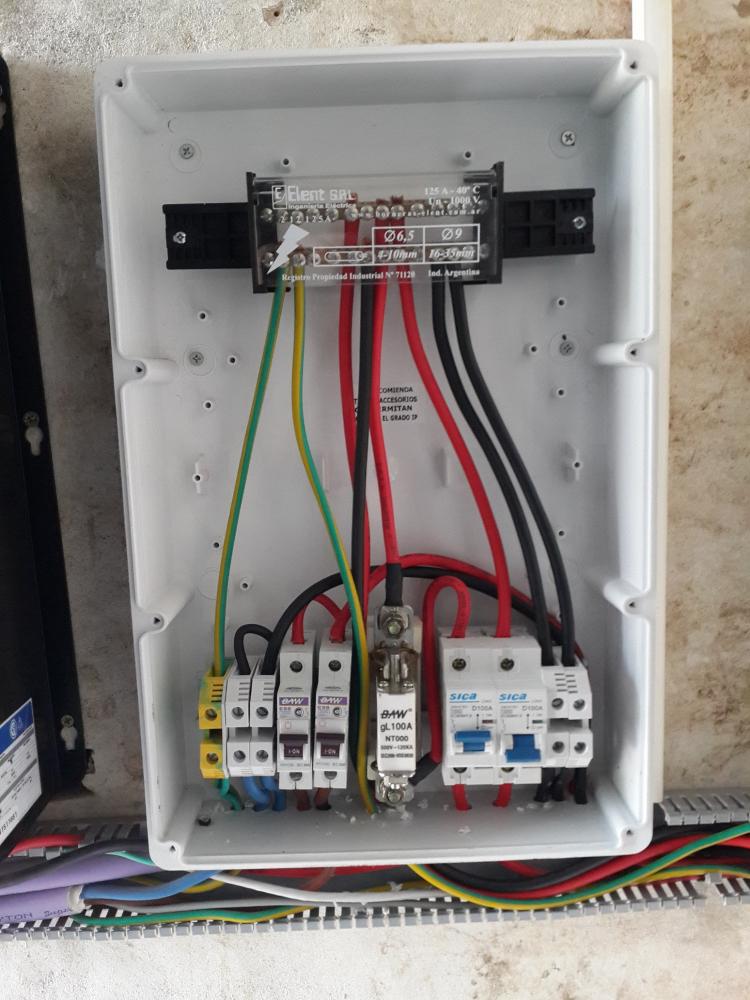

Negativos a tierra, termomagneticas de 50A cada 2 series de 3 paneles cable 16mm/12metros
fusible 100 y termomagnetica de 100A al banco de baterías.

Iniciado por Energia Solar Ar

Buenos Aires Latitud 35° sur

buenos aires no esta en el hemisferio sur, entonces la orientacion deveria ser norte, ¿ o no es asi ?

Iniciado por galera34

buenos aires no esta en el hemisferio sur, entonces la orientacion deveria ser norte, ¿ o no es asi ?

si señor y bastante al sur, casi en la patagonia.

Efectivamente los paneles se orientan al norte.

Buenos Aires (35° S) es la capital de Argentina que va desde 55° S hasta los 22°S. La region al sur de Argentina es la paragonia, generalmente se utiliza eólica en esta zona. La region noroeste es la puna, uno de los lugares con mayor radiación del mundo.

Como ven hay una gran amplitud de latitudes por lo tanto dentro del pais tenemos radiaciones muy diferentes.

Hola vecino de América: Ese es un gran inversor,he instalado de 24 V y de 48 V.
Son de transformador y muy resistentes.
Personalmente pude ver que es impresionante la respuesta a un cortocircuito.
Se autoapaga en 3 hz.
Tu haces un corto en un portalámpara y al levantar el interruptor para encenderla,el equipo se apaga.
Eso es fantástico. El scan de consumo tan pequeño como 15 W es un lujo.
La contra que le vi: Una impresionante Interferencia en el espectro de AM broadcasting en sus cercanías y por radiación en el cableado de 220 V.
Algo se suprime aterrando el neutro de 220 V junto al negativo de DC y el chasis que está aislado sin aterramiento ninguno.

Pondré fotos de mis instalaciones,que por supuesto también fueron fruto de mucha información y consejos de estos invalorables Caballeros y Señores de este Foro.

Una crítica: que sección pequeña en los puentes de batería.....2000Va de ese inversor en 48 V son 40 Amp. Donde te prendan una plancha,algunas luces y el freezer esos cables van a calentar. Yo soy medio exagerado,pero en los puentes de las baterías de 2 V 600 Amp para 48 V y 3500VA puse de 50 mm. quedaron bonitos. y el cableado hasta el inverter lo hice en 35 mm. Yo veo poca sección en esas fotos.

- - - - - - - - - - - - - - - - - - -

Aquí ese inversor poderoso en 24 V 2000VA Onda Pura.

Archivo adjunto 10965

Iniciado por Energia Solar Ar

Efectivamente los paneles se orientan al norte.

Buenos Aires (35° S) es la capital de Argentina que va desde 55° S hasta los 22°S. La region al sur de Argentina es la paragonia, generalmente se utiliza eólica en esta zona. La region noroeste es la puna, uno de los lugares con mayor radiación del mundo.

Como ven hay una gran amplitud de latitudes por lo tanto dentro del pais tenemos radiaciones muy diferentes.

Te felicito por la instalación, la verdad no sabía que en nuestro país había gente que instale estos sistemas en ese tamaño, en general son para pequeñas aplicaciones y pruebas (como es mi caso). De paso te consulto, veo las termomagnéticas y no logro ver que modelo son, son las de AC normales o especiales de CC?. Hasta ahora no conseguí las especiales de CC y las de AC sirven pero no son tan efectivas, si sabés donde las venden te agradecería, soy del mismo lugar que vos. Si me permitís, lo único que no me gusta en esa instalación es la marca es precisamente el motivo de mi consulta, las termomagnéticas :o ya que esas marcas no son lo mejor que se consigue acá. Si sería mi caso, optaría por marcas más importantes y más caras...aunque si son de CC no se si se conseguirán.

Saludos!

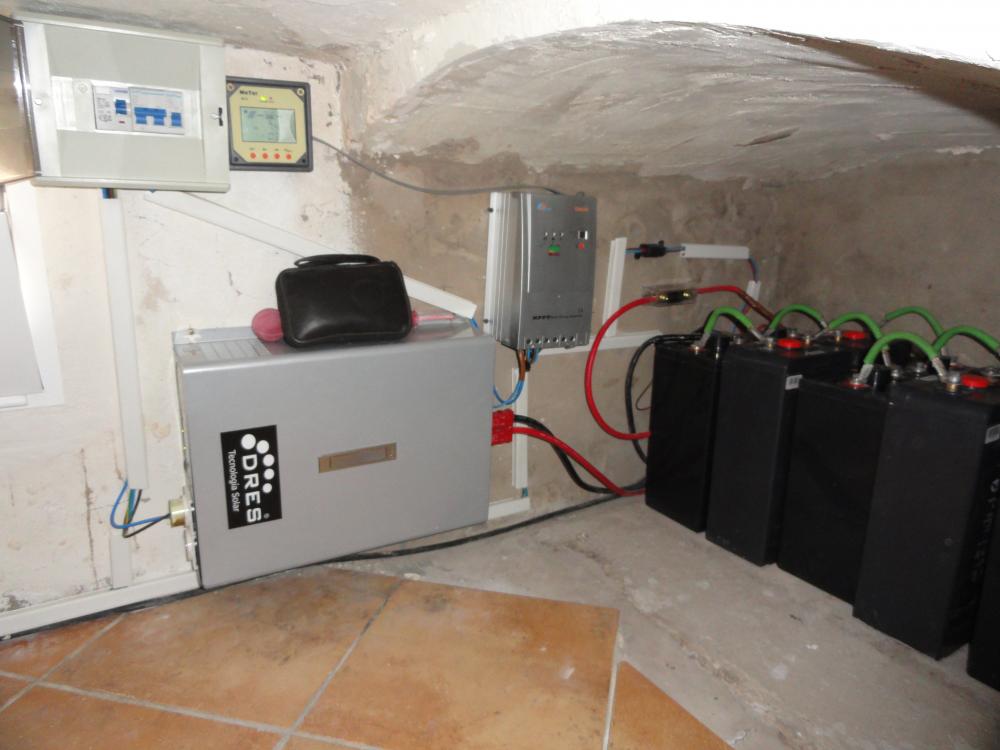

Hola, esta es mi instalación.









Que os parece??
Los paneles son de 120 y 220.

Un detalle es por la foto has puesto los paneles casi al ras del suelo. La hierba crece rápido y hace sombras ? Por línea de visión no se sombrean los de atrás ?

Iniciado por Uruguayito

Un detalle es por la foto has puesto los paneles casi al ras del suelo. La hierba crece rápido y hace sombras ? Por línea de visión no se sombrean los de atrás ?

Los que ves detrás, no lo están. Están encima, como si fuera solo un panel. Y el tema de las yerbas, si me descuido si que sombrean, pero ya me encargo de que no crezcan demasiado. Tengo pensado poner otra tanda de paneles, si te fijas en la parte baja de la foto se ve un plano de hormigón que tengo preparado para la siguiente tanda y entre los dos grupos de paneles quiero poner algún tipo de tela para impedir que crezcan las yerbas.
Aunque la verdad es que estoy intentando saber si me conviene mas un molino o unos paneles.

Aqui te diran que mejor paneles.

Saludos

Enviado desde mi GT-N7000 usando Tapatalk 2

si cubres la hierba con nylon negro no crece y se seca. Entendido los paneles. El tema molino te sirve si hay constancia de buen viento. El lío es interacción entre regulador de panel y regulador del acero.

Iniciado por Uruguayito

si cubres la hierba con nylon negro no crece y se seca. Entendido los paneles. El tema molino te sirve si hay constancia de buen viento. El lío es interacción entre regulador de panel y regulador del acero.

no eniendo lo del regulador acero
En Menorca hace bastante viento!!! hay algún sitio donde se pueda ver la eficacia de los molinos por región?? o por zona??
