Tema: Fotografías instalaciones fotovoltaicas aisladas

Añado alguna foto más. Siento no tener fotos del resto de la instalación. Saludos

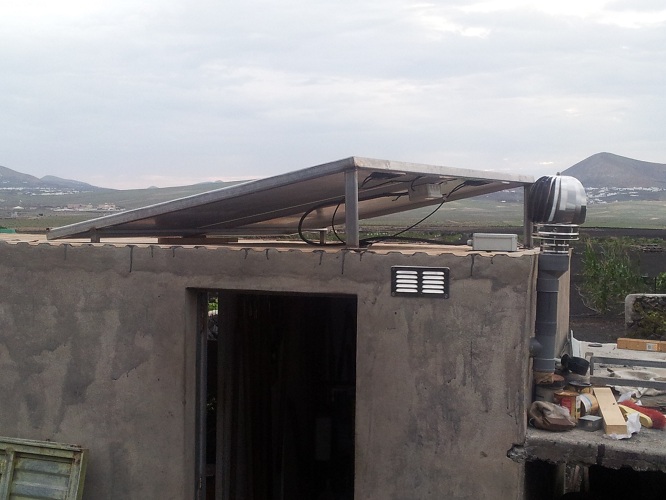

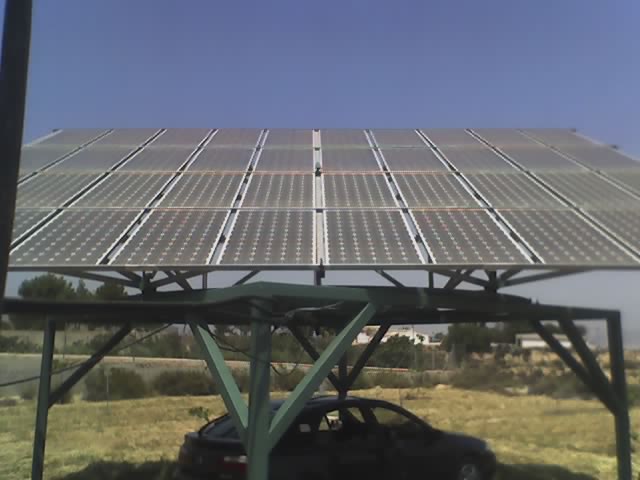

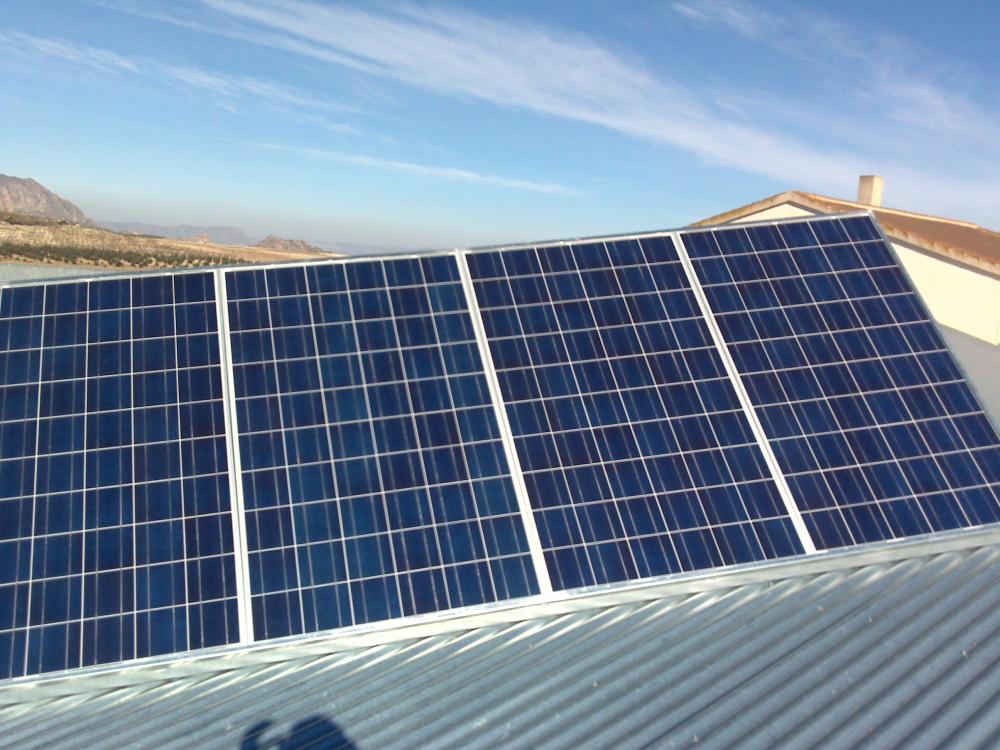

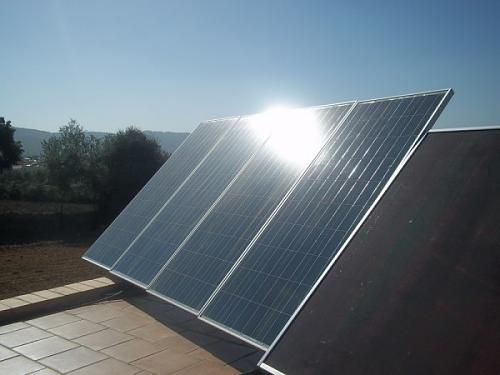

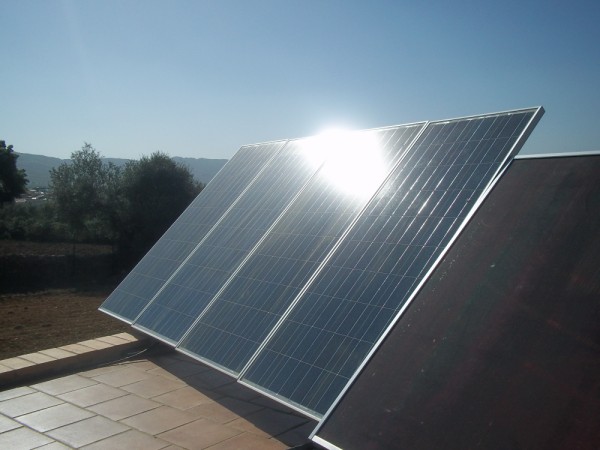

Aquí una foto de los paneles de otra instalación. Saludos

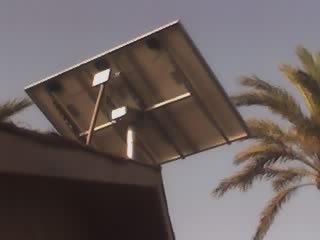

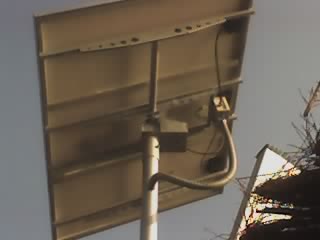

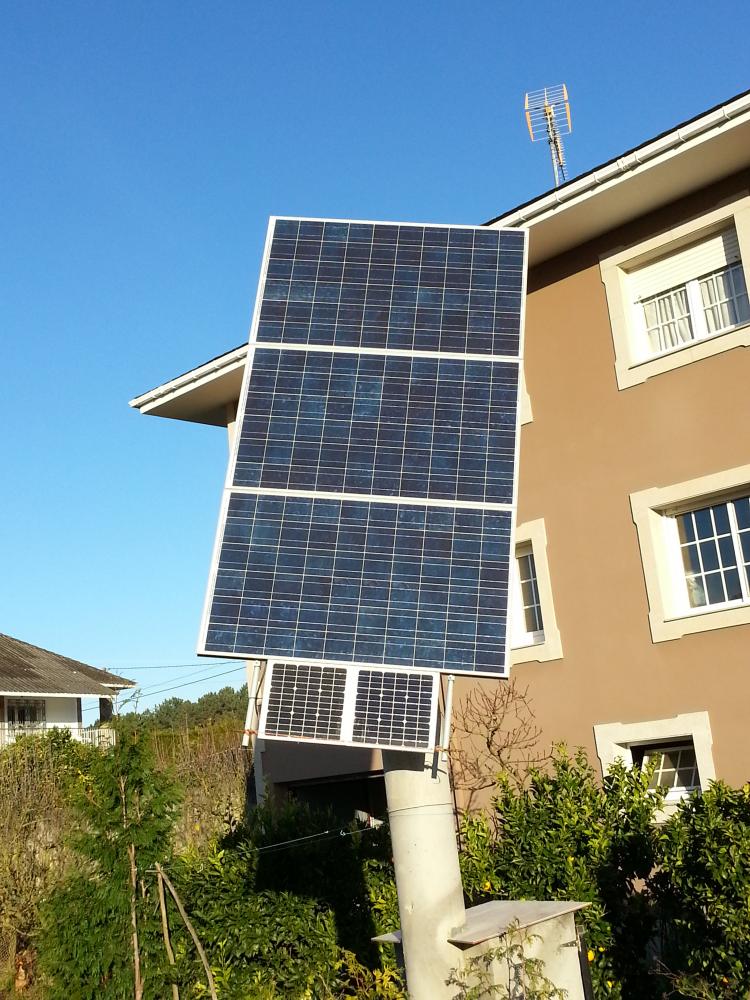

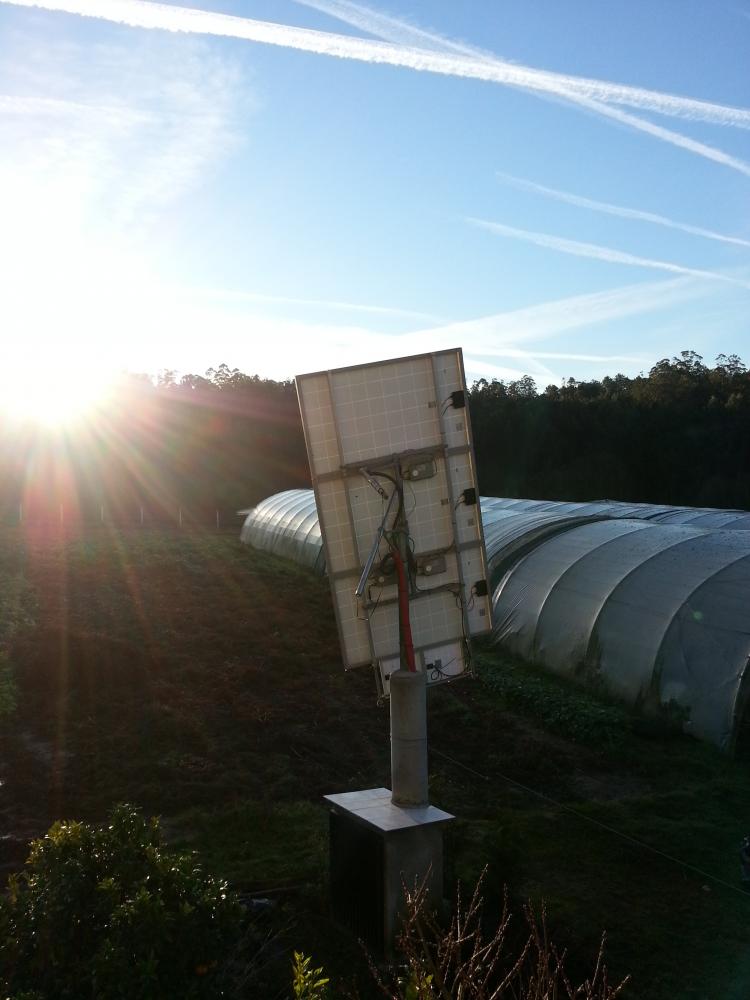

Aquí adjunto unas de un seguidor de aislada. El de la foto un servidor. Saludos.

Aquí una de conexión a red con seguidor.

Que después se amplió con otro seguidor. (He encontrado la foto después). Saludos

os dejo algunas fotos de la mia, me falta las fotos de las placas, pero en cuanato esten completas las 8 las pondre.

esto es de la luz solo que van aparte.

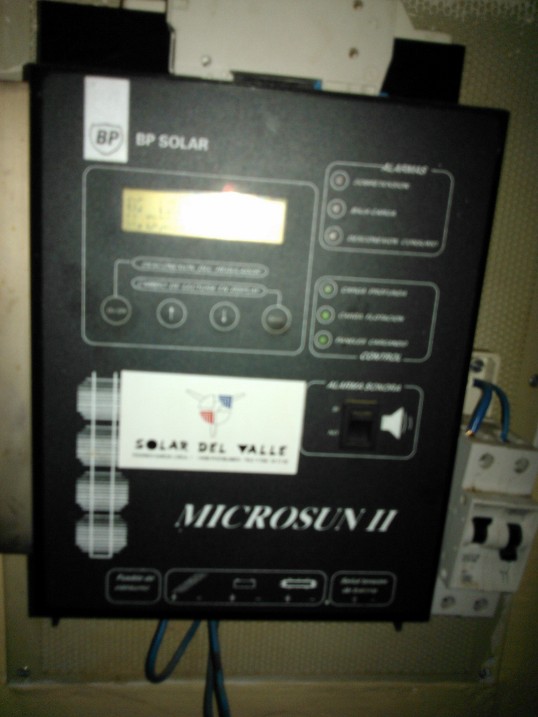

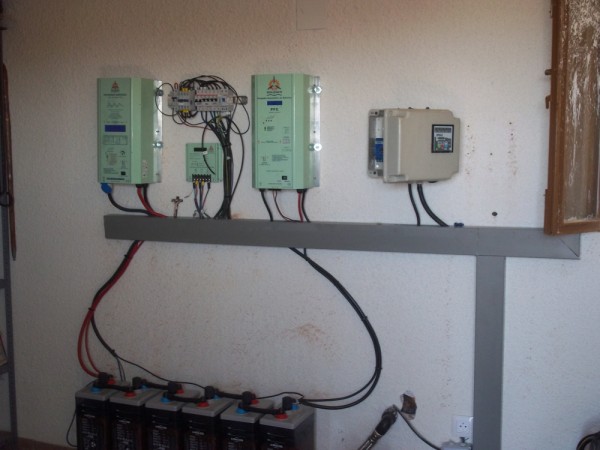

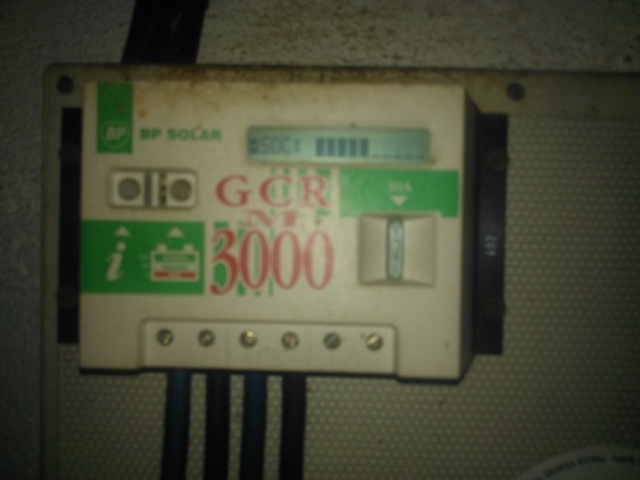

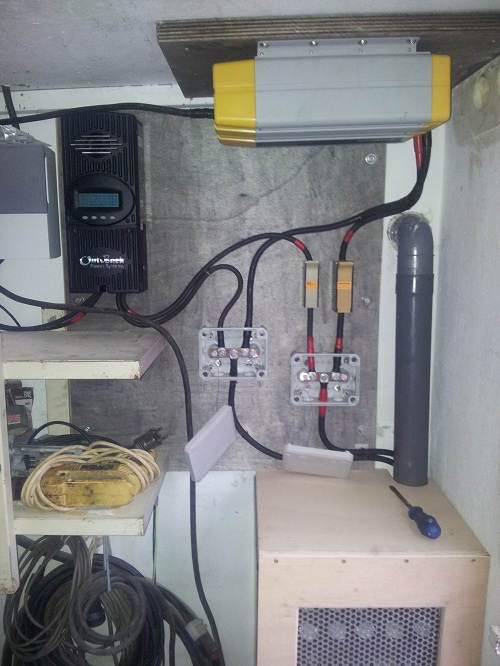

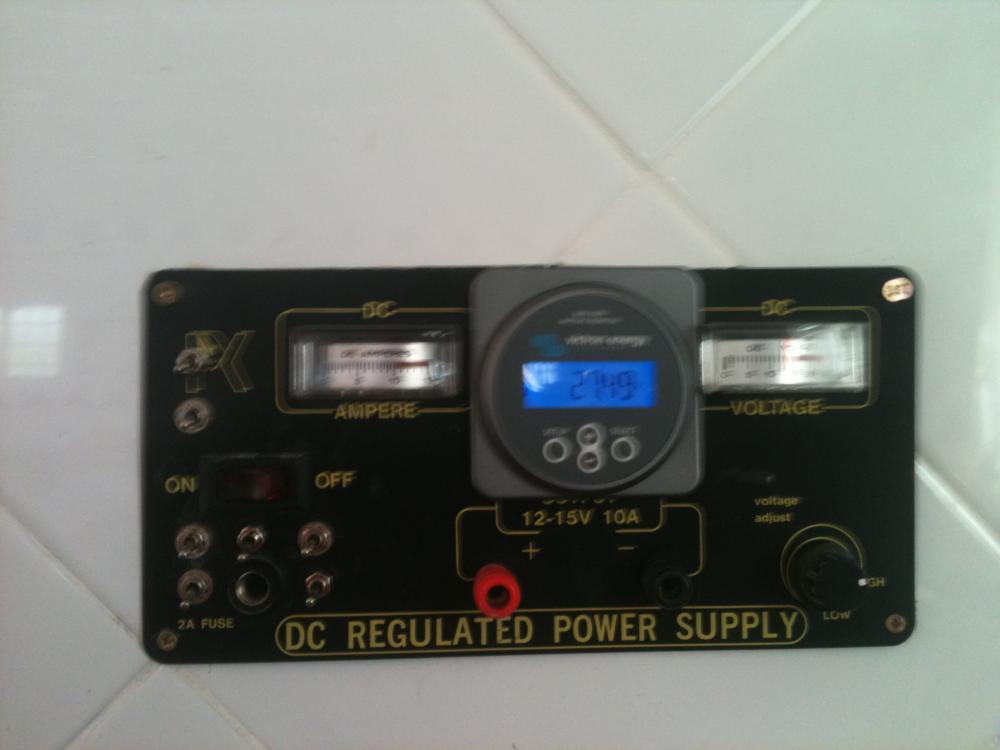

el regulador

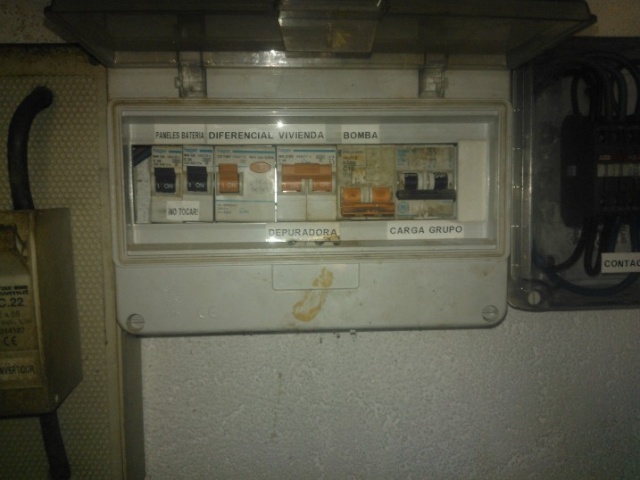

el cuadro

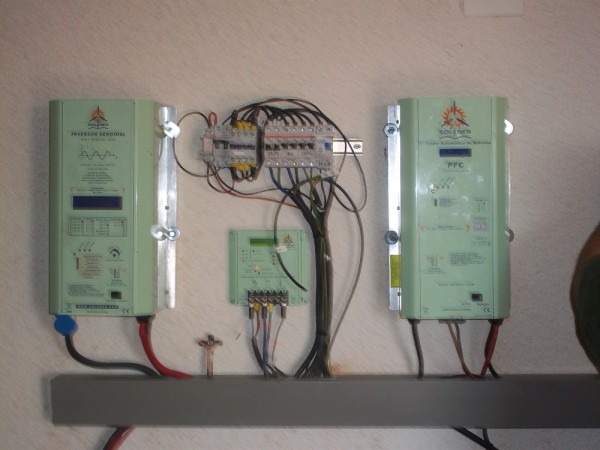

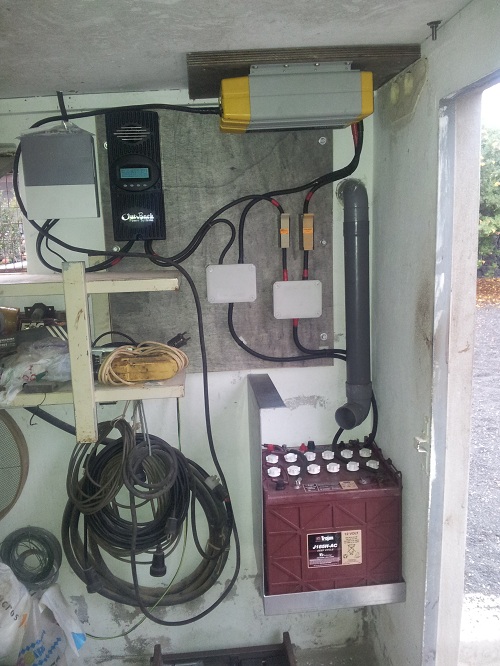

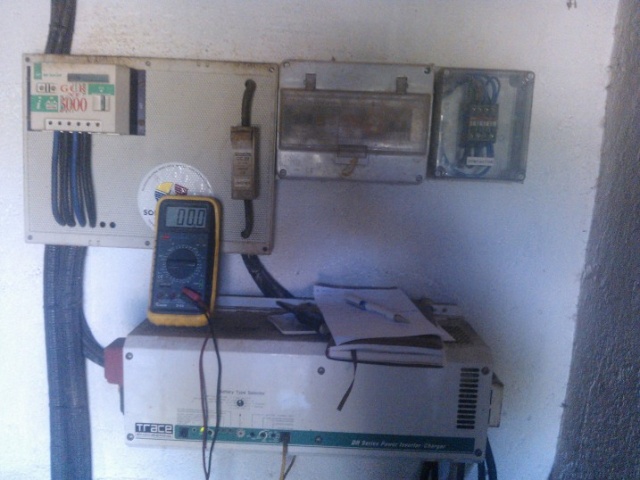

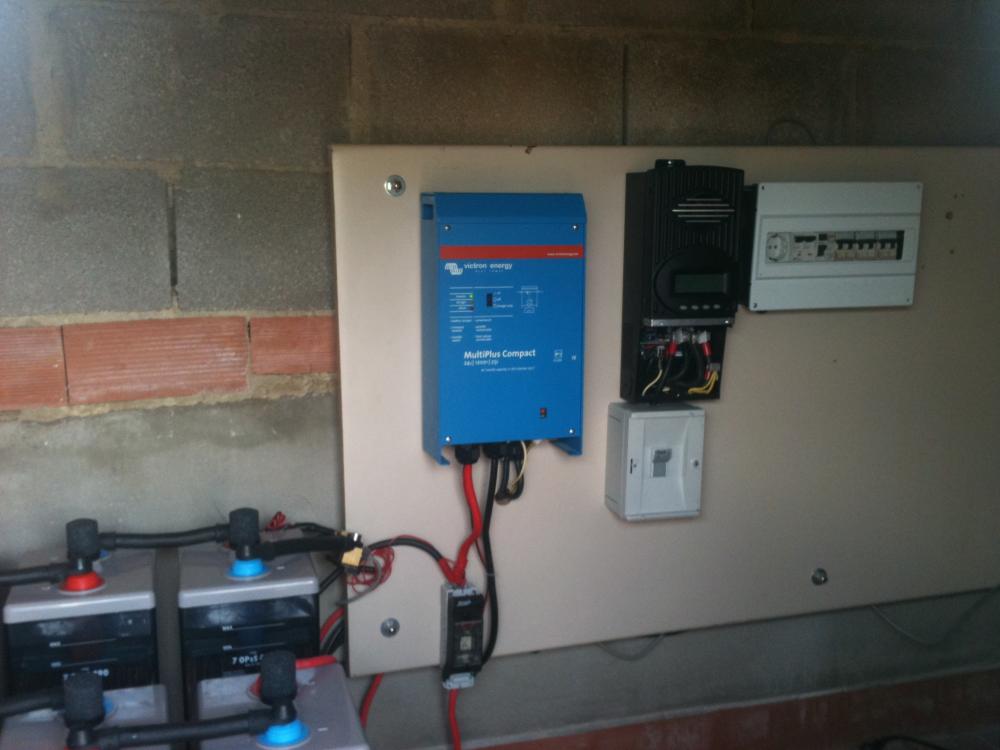

una general con el inverter

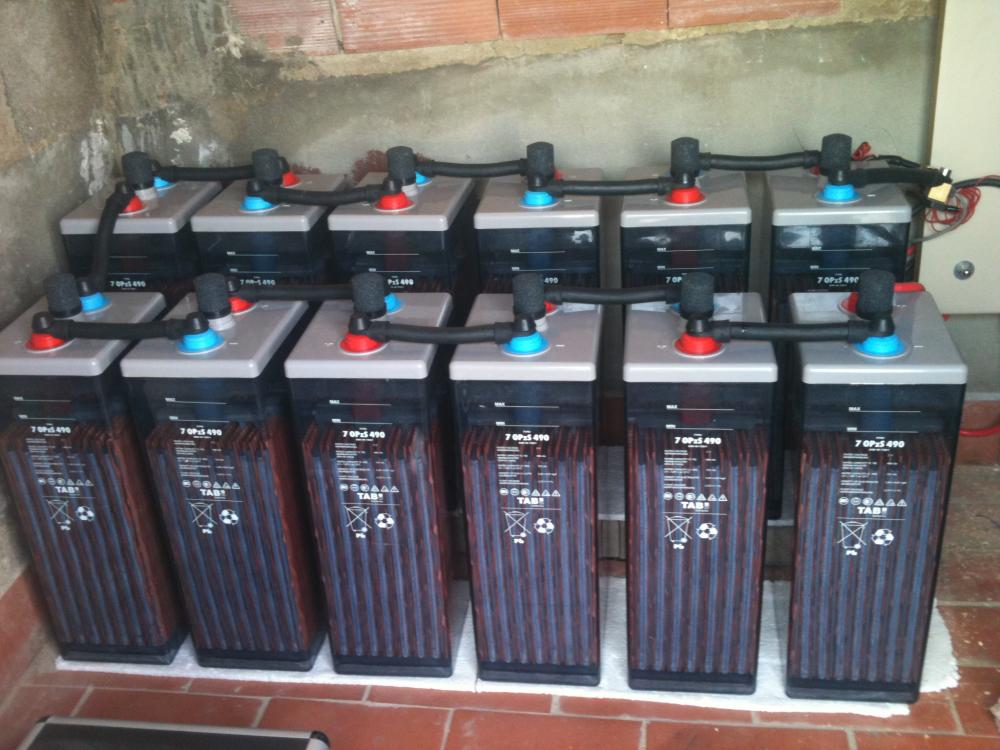

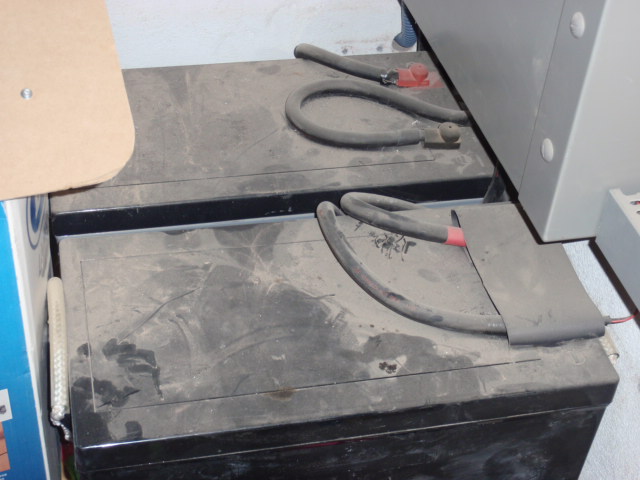

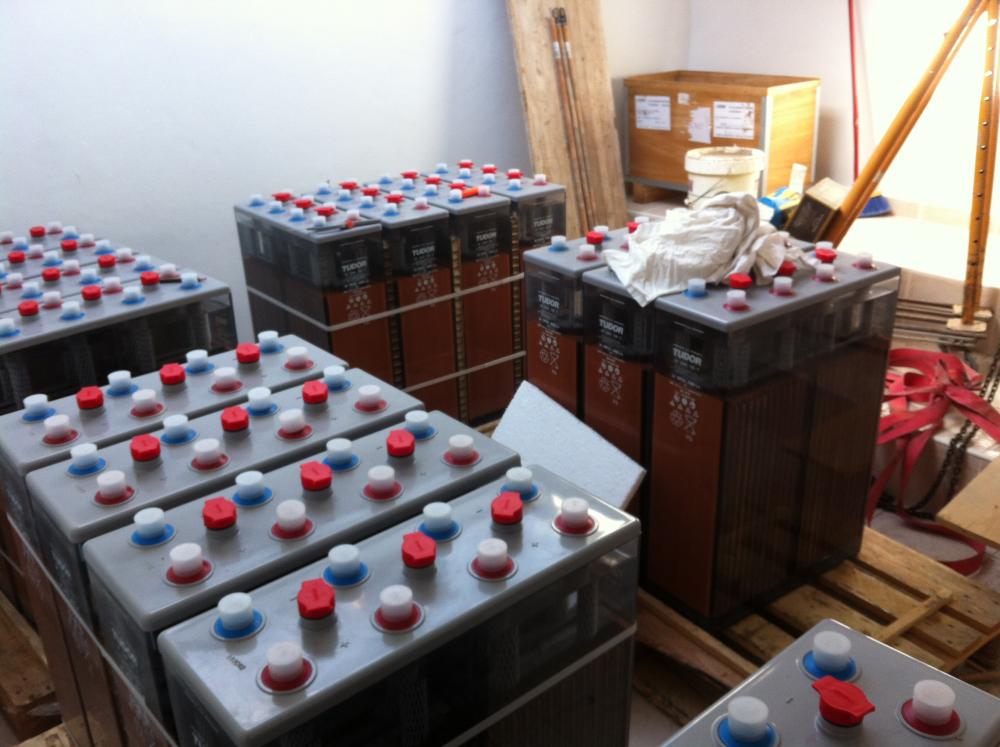

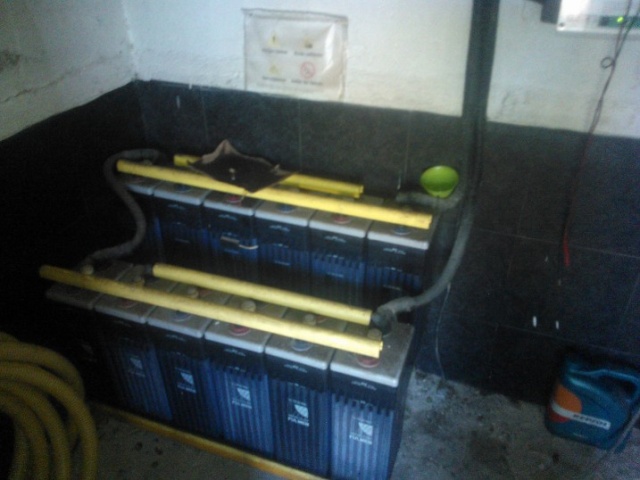

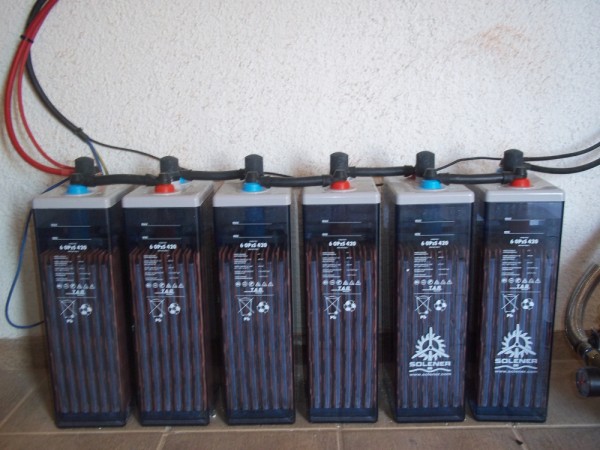

y el banco de baterias, las de la luz no las tengo en foro, pero solo son 2 de 6v.

buenas for aqui dejo mis fotos por si quereis echar un vistazo.

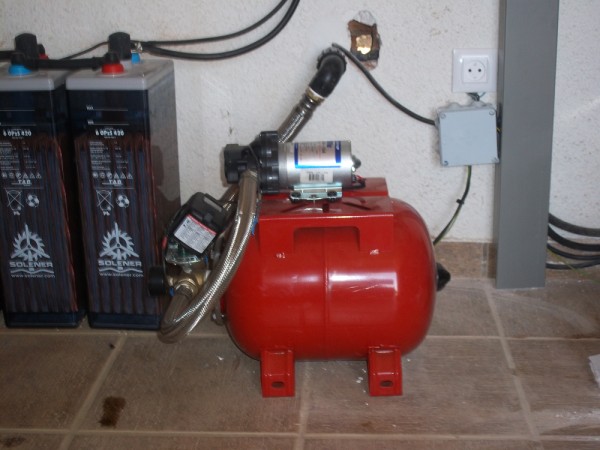

Os subo estas de una triaislad, la llamo asi por que son 3 sistemas, inversor de 1500w, arrancador automatico de grupo con cargador de baterias y bombeo solar directo.
Saludos

Sin ánimo de molestar, sino todo lo contrario, los mecanismos magnetotérmicos etc... estarían mucho mejor dentro de un cuadro, mejor protegidos y mucho mas estético, igualmente los vasos de batería estarían mejor sobre una bancada, aunque solo fueran dos vigas de madera sobre el suelo.

Iniciado por Conchuo

Sin ánimo de molestar, sino todo lo contrario, los mecanismos magnetotérmicos etc... estarían mucho mejor dentro de un cuadro, mejor protegidos y mucho mas estético, igualmente los vasos de batería estarían mejor sobre una bancada, aunque solo fueran dos vigas de madera sobre el suelo.

Jajaaj. si sr. llevas razon la instalacion no estaba acabada ya te enviaré como quedó, cierto es, que los automaticos si se quedaron dentro en un cuadro con tapa transparente color, pero la bancada no se llegó a poner ya que el cliente se negaba a ponerlos encima de madera, y no quiso pagar una metalica como dios manda.

Gracias por los comentarios, siempre que que sean constructivos no molestas para nada al reves siempre esta bien segundas opiniones para poder ver cosas que uno mismo no ve, saludos

Mira esta instalación es muy parecida a la tuya, esta hecha en una bodeguita, donde el suelo es de soleria y donde era un compromiso estropear la pared con taladros etc... al mismo tiempo que se quería hacer una terminación lo mas estética posible.

La solución fue realizar un mueble metálico en el que alojar los vasos de la batería sobre una bancada y atornillar el resto de elementos, como ves el cuadro de conexiones y protecciones aglutina la mayoría de cables etc... al mismo tiempo que incorpora el regulador de carga, reduciendo el cableado al máximo, debajo del regulador hay un conmutador para seleccionar en la vivienda la energía procedente del inversor o de un grupo generador. El inversor es al mismo tiempo cargador de baterías, con lo que te evitas colocar dos aparatos y la pared solo se ha tocado para fijar los cables que viene de los paneles y los que van a consumo y a generador.



Uploaded with ImageShack.us

Iniciado por Conchuo

Mira esta instalación es muy parecida a la tuya, esta hecha en una bodeguita, donde el suelo es de soleria y donde era un compromiso estropear la pared con taladros etc... al mismo tiempo que se quería hacer una terminación lo mas estética posible.

La solución fue realizar un mueble metálico en el que alojar los vasos de la batería sobre una bancada y atornillar el resto de elementos, como ves el cuadro de conexiones y protecciones aglutina la mayoría de cables etc... al mismo tiempo que incorpora el regulador de carga, reduciendo el cableado al máximo, debajo del regulador hay un conmutador para seleccionar en la vivienda la energía procedente del inversor o de un grupo generador. El inversor es al mismo tiempo cargador de baterías, con lo que te evitas colocar dos aparatos y la pared solo se ha tocado para fijar los cables que viene de los paneles y los que van a consumo y a generador. El cableado del regulador lo haces por arriba del cuadro o perforas la tapa?



Uploaded with ImageShack.us

Muy buen diseño, si sr. el armario donde se cuelgan los equipos ¿son perfiles?, buena presentacion.
Otra pregunta el conmutador es manual? yo instalo un contactor para que nunca confluyan dos suministros de energia y es automatico, el arranque del grupo, en los casos de falta de suministro, exceso de consumo y el inversor se apaque y para carga de bateria.

Si, la instalación de un conmutador es siempre beneficiosa, bien sea manual, como es en este caso o eléctrico como el que tu instalas y siempre hago que en ambas posiciones actúe el cargador de baterías, que solo dejaría de cargar si se baja un magnetotérmico que es el que controla la corriente de carga.

El cuadro también aloja las protecciones, fusible del inversor, y magnetotérmicos entre paneles y regulador y entre regulador y baterías, de esta forma además de estar protegidos, puedes aislar los circuitos fácilmente en caso de comprobaciones o averías y al mismo tiempo aglutina todas las conexiones, lo que facilita su montaje, ya que parte del trabajo te lo llevar hecho desde el taller.

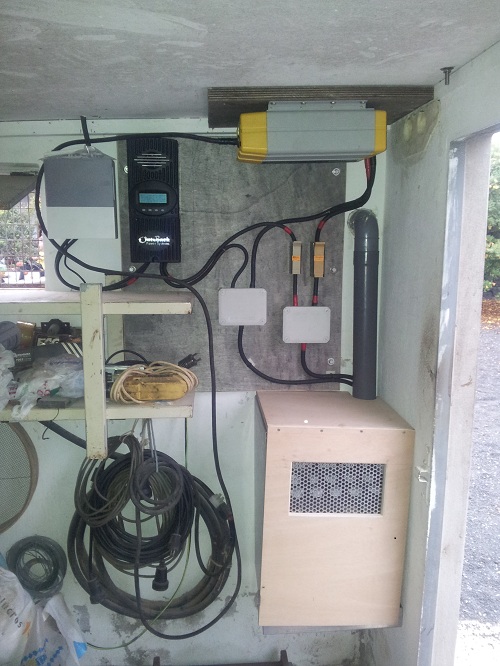

Les mando unas fotillas de como está quedando mi instalación.

Vista general con la baterías cubiertas.

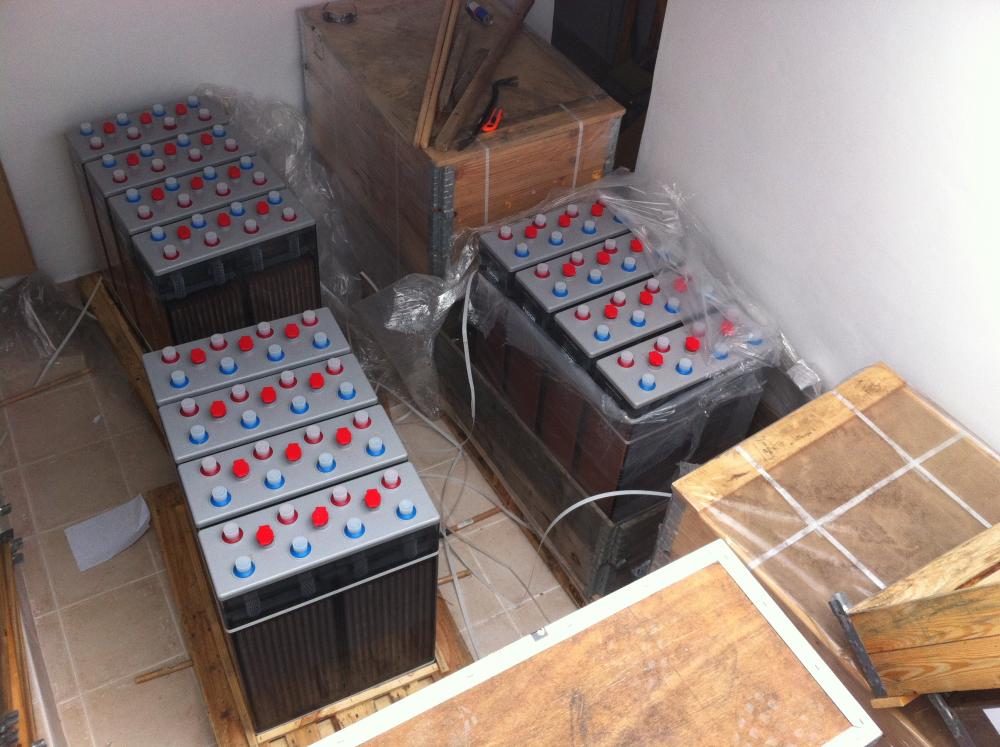

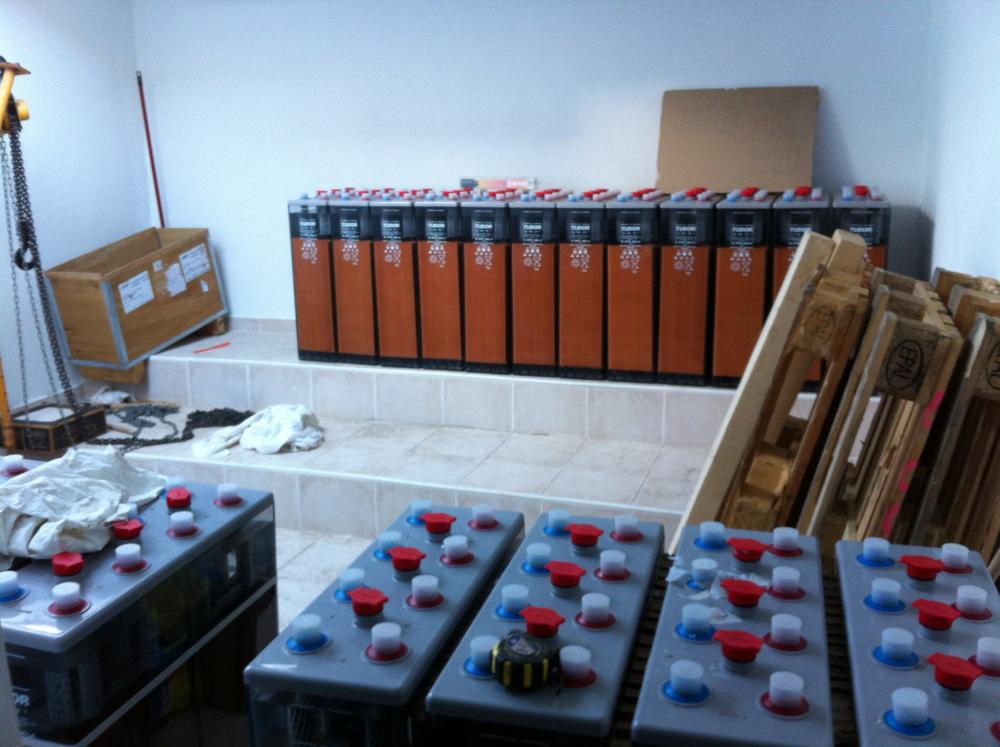

Con las baterías al descubierto.

Las placas solares con un aireados para las baterías.

Cajas de conecciones abiertas.
Aún me falta unas cosas para terminarla y añadiré las fotos mas adelante.

Ten cuidado, que las baterías necesitan buena aireación, las baterías desprenden hidrógeno en su etapa final de carga y el hidrógeno como sabes es altamente explosivo, no las debes tapar, al menos déjale aireación por convección para eso la tapa debe tener aireación por abajo y por arriba para que circule el aire y nunca encender un mechero o cerillas cerca de las baterías, el local también debe estar aireado.

Ok, lo tendré encuenta.
De todas formas el fronte del cajón es de rejilla y la base de las baterías también, y con la ventilación forzada he comprobado que se crea una buena corriente de aire en la superficie de la batería.
Mi intención para hacerlo así era evitar que los gases corrosivos llegaran al inversor.
De todas formas como bien dices lo tendré en observación cuidadosamente.

- - - - - - - - - - - - - - - - - - -

El habitáculo global donde se encuentra todo es de 7.5 x 3 metros y tiene una pared de 7 x 2 metros de rejilla y aparte unas ventanas opuestas.

Buenas tardes a todos.
Aqui les traigo algunas fotos de mi instalacion.

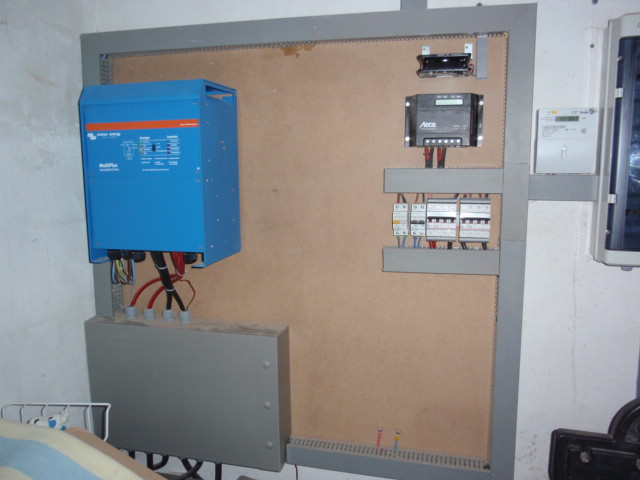

la 1ª es la vista general del panel de montaje.
la 2ª es parte de las baterias AGM.

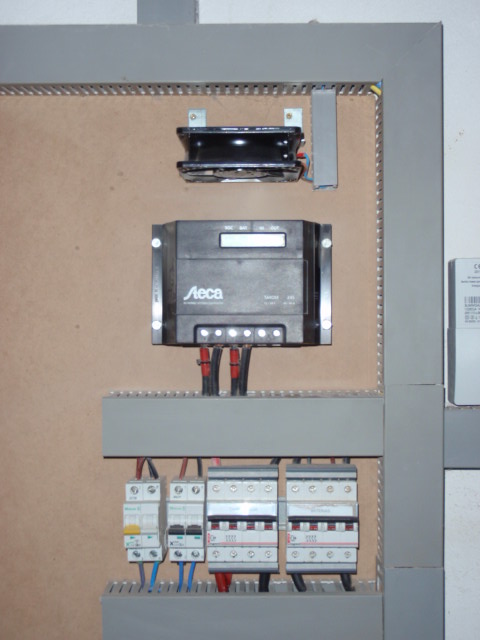

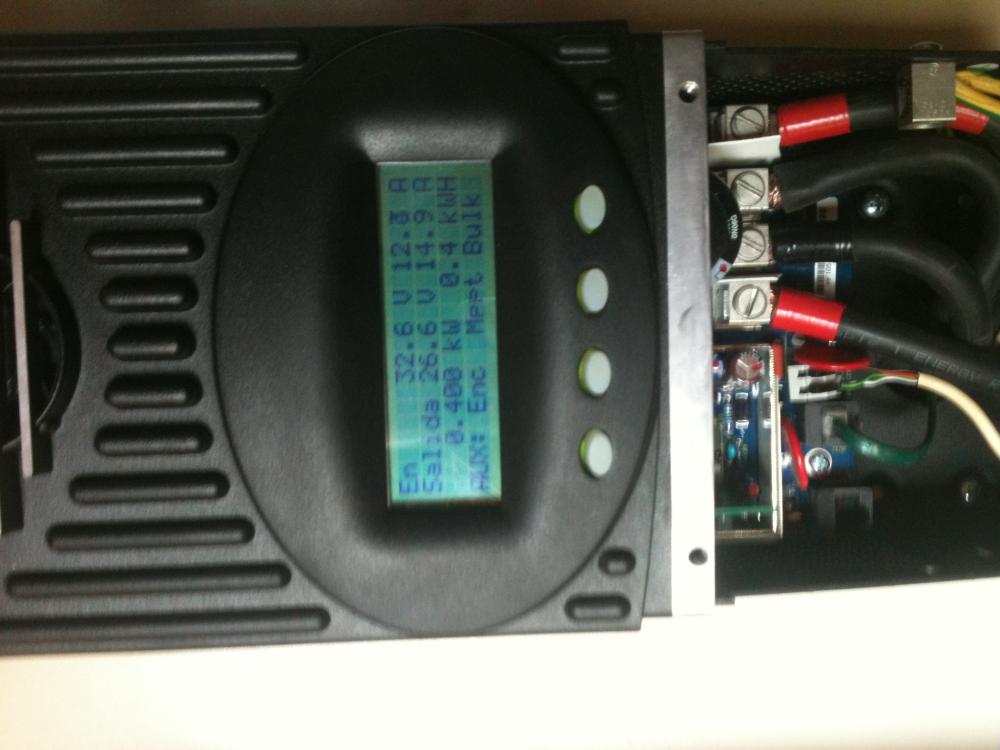

la 3ª es el regulador y su refrigerador auxiliar.

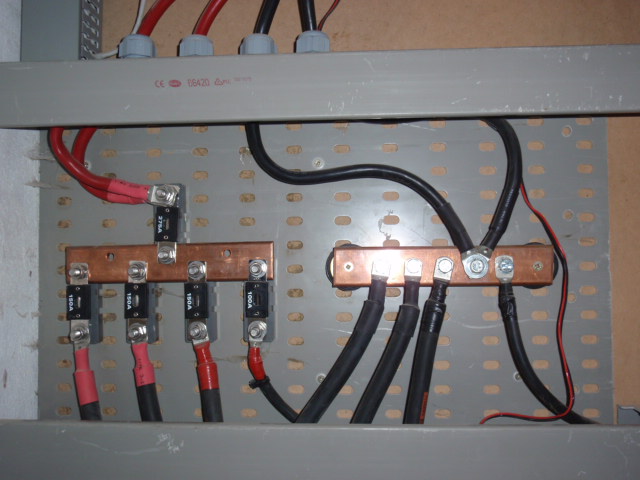

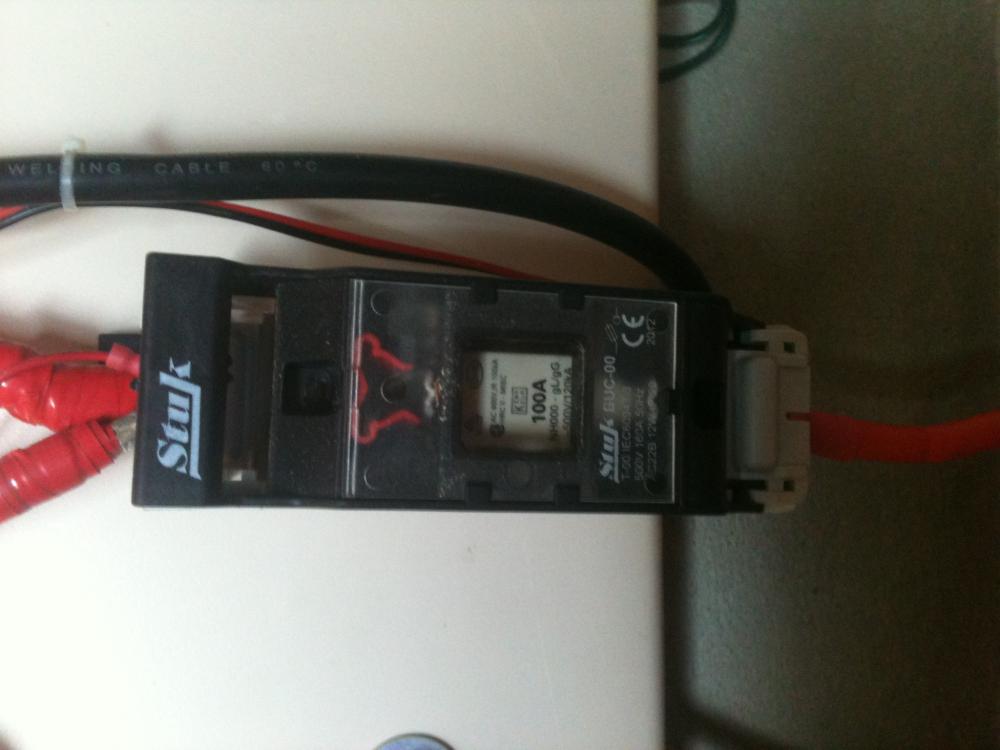

la 4ª es el interior de la caja de conexiones y fusibles.

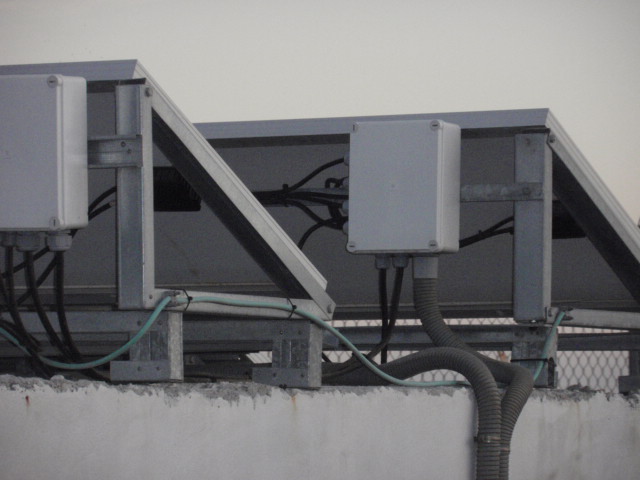

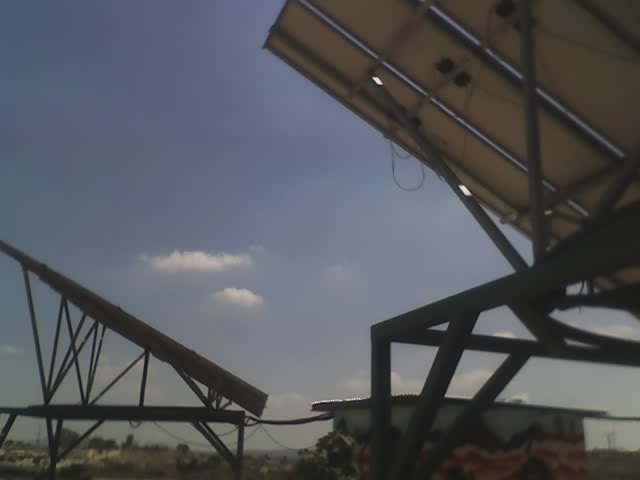

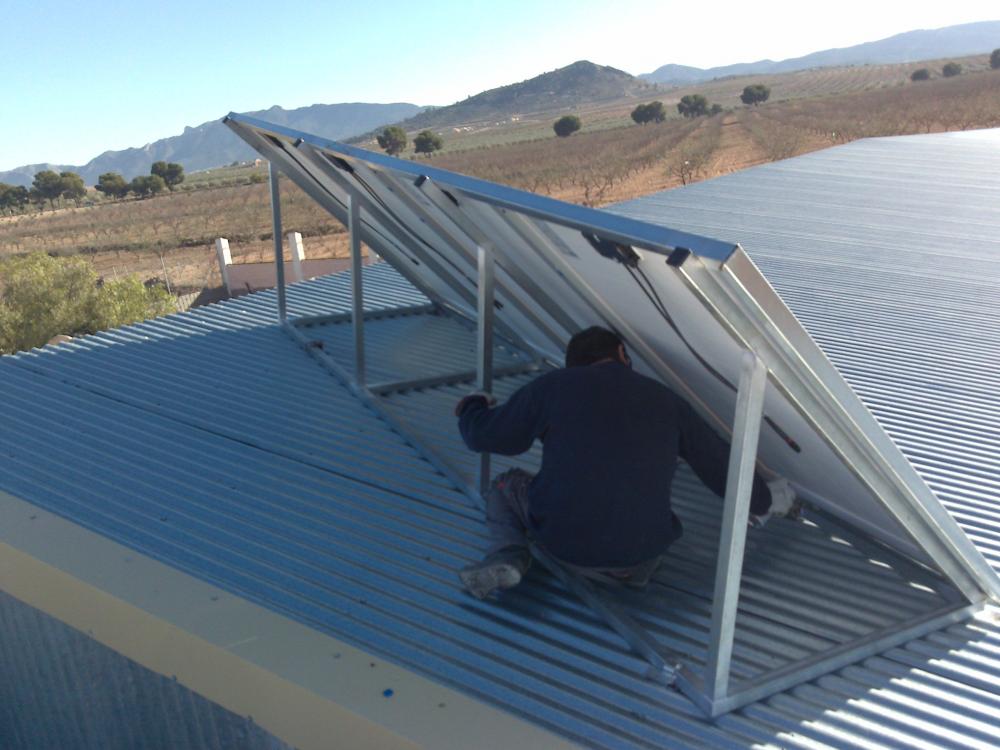

y la ultima es parte del soporte de las placas.
Saludos

Y como así AGM?

Mas que nada por el tema de los gases, el lugar donde está la instalacion lo comparte con ropa y algo de comida, cada cosa en sus cajones, pero en el mismo recinto.

Visto, ok. Para ciclaje van mejor las gel, pero se nota en el precio...

Ahí le has dado, cuando me toque renovarlas(tratándolas bien espero que duren 10 años) a ver como han evolucionado los precios...

Bueno ahi va lo mio,aunque es para autoconsumo.

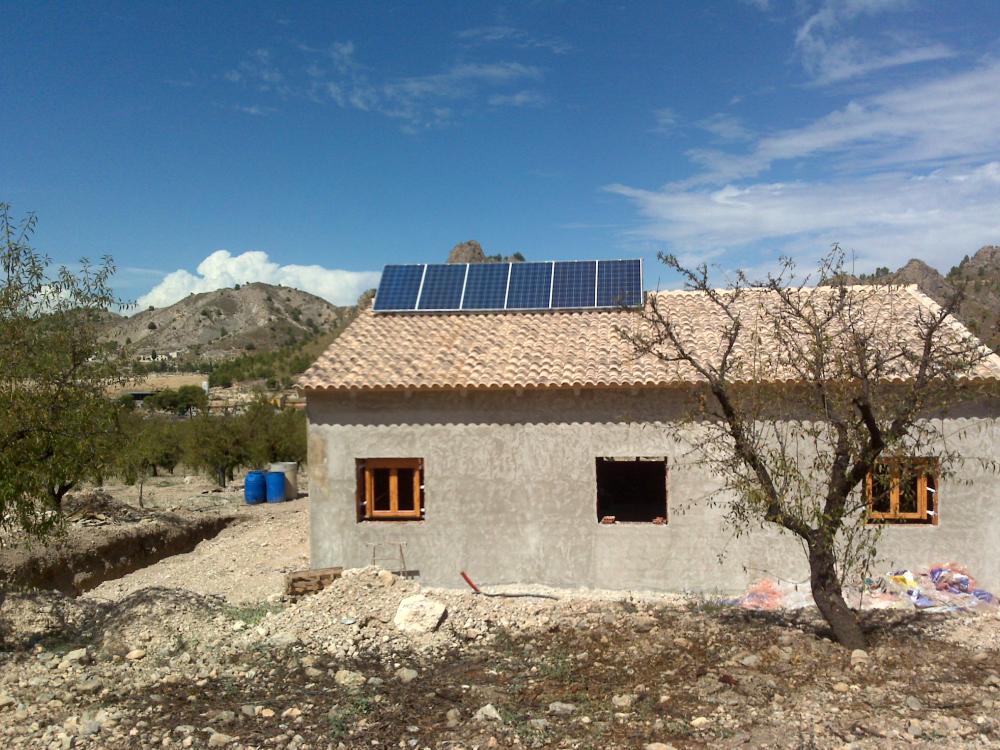

-3 Paneles atersa 222wp
-3 microinversores enecsys
-seguidor solar;solar motors a dos ejes.
-Los dos paneles pequeños que se ven ,ahi montados mediante el sistema provisional-definitivo son para alimentar el seguidor a 24 voltios.

Así que ahí fueron a parar....XDD

Poco a poco voy subiendo mas!!

Te dedicas al tráfico de baterías? madre mía que vasacos!!!
